Как выбрать фасочную фрезу SSK для обработки металла
Фасочная фреза SSK STI предназначена для снятия фасок 45° и обработки кромок деталей. Это концевая фреза со сменной твердосплавной пластиной APMT1135**, хвостовиком Weldon и одним зубом. При выборе проверяйте угол обработки, глубину резания, размеры корпуса и совместимость с инструментальной оснасткой.
С чего начинать подбор
Сначала определите угол фаски по чертежу. У серии SSK главный угол в плане KAPR составляет 45°. Затем проверьте диаметр режущей части – 16 мм. Эти параметры необходимо сопоставить с геометрией детали и расположением обрабатываемой кромки.
Модель SSK-C16-16-110L-1T имеет рабочую длину 40 мм и максимальную глубину резания 12 мм. Перед обработкой учитывайте доступность кромки, требуемый вылет и возможность перемещения фрезы без столкновения с заготовкой.
Когда нужна фасочная фреза 45°
Фрезы фасочные 45° выбирают для формирования кромки под соответствующим углом. Такая геометрия применяется при снятии фасок на наружных и доступных внутренних контурах деталей. Размер получаемой фаски зависит от положения инструмента и глубины его врезания.
Если требуется фасочная фреза по металлу с другим диаметром, рассмотрите фасочные фрезы AC01. Для сравнения инструментов с углами 30°, 45° и 60° доступны фрезы MCH. Другие конструкции собраны в разделе фасочных фрез со сменными пластинами.
Что проверить перед покупкой
Фреза SSK имеет хвостовик Weldon диаметром 16 мм и общую длину 110 мм. Проверьте совместимость хвостовика с патроном и достаточность рабочей длины для выполнения операции. При установке необходимо обеспечить правильное положение и фиксацию инструмента.
Фасочная фреза со сменными пластинами SSK рассчитана на APMT1135**. Для подбора режущего элемента перейдите в раздел фрезерных пластин APMT. Сверяйте полную маркировку, размер и сплав пластины с обрабатываемым материалом.
Корпус поставляется с установленным крепежным винтом и ключом T08. Режущая пластина приобретается отдельно. Перед началом обработки проверьте ее посадку и состояние режущей кромки.

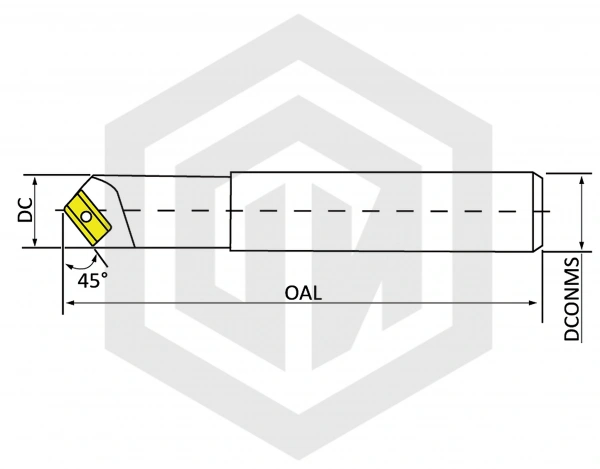

| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Главный угол KAPR | 45° | Соответствие геометрии фаски |
| Диаметр режущей части | 16 мм | Выбор под размеры зоны обработки |
| Хвостовик | Weldon, 16 мм | Совместимость с оснасткой |
| Рабочая длина LU | 40 мм | Проверка доступа к кромке |
| Общая длина OAL | 110 мм | Проверка вылета инструмента |
| Глубина резания APMX | 12 мм | Контроль допустимой глубины |
| Количество зубьев | 1 | Учет конструкции режущей части |
| Сменная пластина | APMT1135** | Подбор совместимого режущего элемента |
Чтобы подобрать фасочную фрезу SSK, сначала сверьте угол 45° с чертежом, затем проверьте диаметр режущей части, глубину резания и хвостовик Weldon 16 мм. После выбора корпуса подберите пластину APMT1135** с учетом обрабатываемого материала.
Часто задаваемые вопросы
1. Для чего нужна фасочная фреза SSK?
Фреза SSK STI предназначена для снятия фасок 45° и обработки кромок металла. Использует сменную твердосплавную пластину APMT1135**.
2. Чем фасочная фреза SSK отличается от AC01?
Обе серии имеют главный угол в плане 45°, но используют разные пластины. SSK рассчитана на APMT1135**, а AC01 – на SPMT1204**. Также серии отличаются размерами корпусов.
3. Когда выбирать именно фасочную фрезу SSK?
Когда требуется концевая фасочная фреза по металлу с углом 45°, диаметром режущей части 16 мм и максимальной глубиной резания 12 мм.
4. На что обратить внимание при работе?
Проверяйте положение фрезы относительно кромки, глубину резания и закрепление хвостовика Weldon. Перед обработкой убедитесь в правильной установке пластины APMT1135**.
5. Как правильно подобрать фасочную фрезу SSK?
Сверьте угол обработки 45°, диаметр режущей части 16 мм, рабочую длину 40 мм и хвостовик Weldon 16 мм. Затем подберите совместимую пластину APMT1135**.
