Руководство по твердосплавным пластинам для металлообработки: виды, применение и оценка качества

Что такое сменная многогранная пластина

Сменная многогранная пластина (СМП, Indexable Insert) — стандартизованный режущий элемент из твёрдого сплава или другого сверхтвёрдого материала, устанавливаемый в державку (корпус инструмента) и заменяемый по мере износа без переточки. После износа одной режущей кромки пластина поворачивается (индексируется) на следующую кромку. Когда все кромки использованы — пластина заменяется новой.

Система сменных пластин революционизировала металлообработку: инструмент меняется за секунды вместо часов на переточку; геометрия стабильна от пластины к пластине; современные покрытия и субстраты недостижимы для заточки напайного инструмента.

Классификация по форме (ISO 1832)

Форма пластины — первый символ ISO-кода. Определяет угол при вершине и число режущих кромок:

Пластины для точения

Токарные пластины — наиболее широкая категория. Применяются для наружного и внутреннего точения, расточки, подрезки торцов. В каталоге STI Store сменные токарные пластины разделены по форме:

• CNMG/CCMT (ромб C 80°) — наиболее распространённые, универсальные
• TNMG/TCMT (треугольник T 60°) — экономичные, 6 кромок
• DCMT/DNMG (ромб D 55°) — для профильного и чистового точения
• VCMT/VNMG (ромб V 35°) — для острых контуров и копирования
• RCMT (круглая R) — для черновых операций с максимальной прочностью

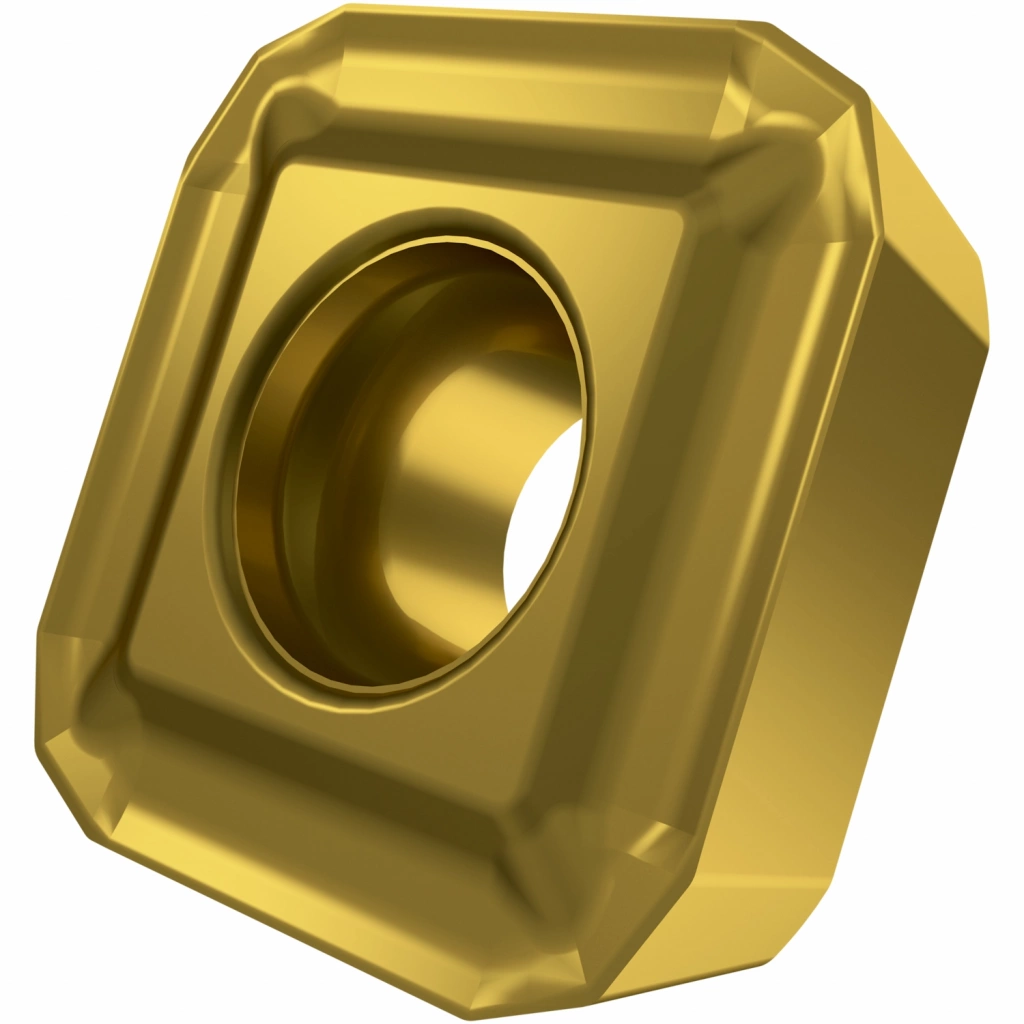

Пластины для фрезерования

Фрезерные пластины отличаются от токарных позитивной геометрией (задний угол >0°), меньшим радиусом honing и оптимизацией под прерывистое резание. В каталоге STI Store: сменные фрезерные пластины:

• APKT/APMT — для торцевых фрез 45°, универсальные
• SEHT/SNMR — для торцевых фрез 90°
• RCKT/RPMT (круглые) — для профильного фрезерования

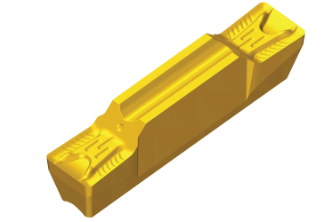

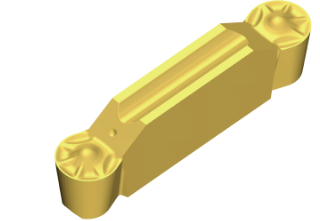

Пластины для канавок и отрезки

Канавочные и отрезные пластины — специализированная группа для операций с радиальной подачей. В каталоге: СМП для отрезки и обработки канавок — серии GBA, T16, THC, TKF, GER, MGMN и другие.

Пластины для резьбы

Резьбовые пластины имеют профиль, точно соответствующий нарезаемой резьбе. Доступны для всех стандартных профилей: метрической M, трубной G, трапециевидной Tr и других.

Пластины для свёрл со сменными пластинами

Пластины к свёрлам — специальные форматы для установки в тело сверла. Внутренняя и наружная пластина сверла имеют разную геометрию. Каталог: свёрла со сменными пластинами.

Марки сплавов и покрытия

Марка сплава — нестандартизированный параметр (у каждого производителя свои коды). Ориентация по ISO-группам применения (P, M, K, N, S, H) и по типу покрытия:

CBN-пластины для обработки закалённых сталей — в разделе кубический нитрид бора. Керамика — керамические пластины.

Оценка качества пластины

Признаки качественной пластины: острая режущая кромка без сколов (под лупой ×10–20), равномерное покрытие без непокрытых участков, точные посадочные размеры в допусках ISO, стабильный ресурс от пластины к пластине в партии, полная маркировка (ISO-код, марка, партия).

Признаки некачественной пластины: разброс ресурса более ±40% в пределах партии, видимые дефекты кромки, нестабильные размеры (пластина «болтается» в гнезде), неравномерное покрытие или нестандартный цвет.

Алгоритм выбора пластины

1. Определите обрабатываемый материал → ISO-группа (P, M, K, N, S, H). 2. Определите операцию (черновое/чистовое, точение/фрезерование/сверление). 3. Выберите форму пластины: черновое → более тупой угол (C 80°, S); чистовое → более острый (D 55°, V 35°). 4. Определите ISO-подгруппу: P10/M10 (чистовое) → P40/M40 (черновое). 5. Выберите покрытие по материалу. 6. Назначьте стартовые режимы по каталогу производителя.

Сводная таблица: пластины по операциям

Часто задаваемые вопросы

Сколько режущих кромок на стандартной CNMG-пластине?

CNMG — ромбическая пластина C (80°) с конструкцией G (стружколом с обеих сторон + отверстие). Четыре угла при вершине → 4 режущие кромки при одностороннем использовании. Некоторые производители выпускают CNMG с двусторонним стружколомом — тогда до 8 кромок. TNMG (треугольник) — до 6 кромок, что делает её экономически выгоднее CNMG при аналогичных условиях.

Что означает «позитивная» и «негативная» геометрия пластины?

Позитивная геометрия — задний угол пластины >0° (режущая кромка острее, меньше сил резания, но кромка менее прочная). Обозначение: вторая буква ISO-кода B, C, D, E, F, G, N, O, P. Негативная геометрия — задний угол 0° (N — нейтральная). Кромка прочнее, подходит для тяжёлых режимов. При установке в «негативную» державку геометрически создаётся функциональный задний угол за счёт наклона посадочного гнезда.

Можно ли использовать токарные пластины в фрезерных корпусах?

Только если гнездо корпуса фрезы совместимо с данной формой и размером пластины по ISO-коду. Ряд торцевых фрез используют пластины SNMG или CNMG, идентичные токарным. Однако марка сплава для фрезерования должна иметь повышенную вязкость субстрата — прерывистый рез требует этого. Применение токарных марок (оптимизированных для непрерывного резания) во фрезерном корпусе снизит ресурс из-за выкрашивания при ударных нагрузках.
