Как выбрать фасочную фрезу SSH для обработки металла
Фасочные фрезы SSH STI применяются для снятия фасок 60° и обработки кромок деталей. Это концевые фрезы со сменными твердосплавными пластинами TCMT и цилиндрическим хвостовиком. Серия включает два исполнения, которые отличаются диаметром режущей части, размером хвостовика и количеством зубьев.
С чего начинать подбор
Сначала определите угол фаски по чертежу. У фрез SSH главный угол в плане KAPR составляет 60°. Затем проверьте диаметр режущей части. В каталоге представлены модели SSH-C12-15-110-1T диаметром 15 мм и SSH-C20-30-120-2T диаметром 30 мм.
Оба исполнения имеют рабочую длину 40 мм и максимальную глубину резания 8 мм. При выборе учитывайте размеры кромки, доступность зоны обработки и необходимый вылет инструмента.
Когда нужна фасочная фреза 60°
Фрезы фасочные 60° выбирают для формирования кромок с соответствующей геометрией. Перед обработкой важно сверить главный угол в плане с обозначением угла на чертеже. Размер получаемой фаски зависит от положения инструмента и глубины его врезания.
Если требуется фасочная фреза по металлу с другим углом, рассмотрите фасочные фрезы SSY под 30° или фрезы SSK под 45°. Для сравнения с другой конструкцией инструмента под 60° доступны фасочные фрезы DC01.
Что проверить перед покупкой

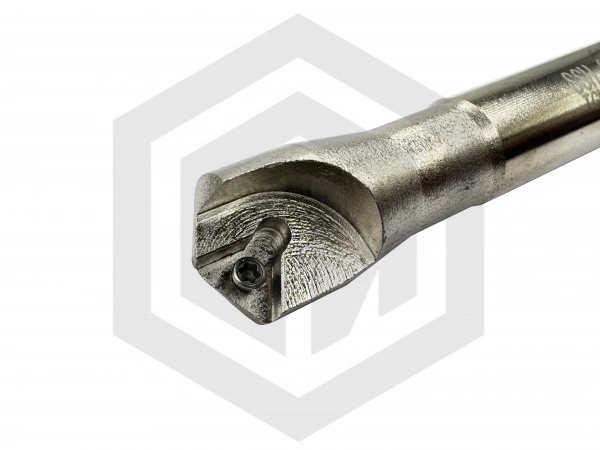

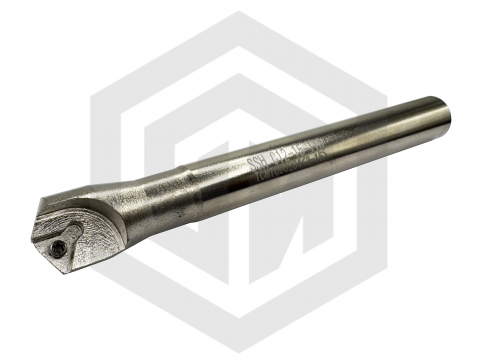

Фреза SSH-C12-15-110-1T имеет цилиндрический хвостовик 12 мм, один зуб и общую длину 110 мм. Исполнение SSH-C20-30-120-2T оснащено цилиндрическим хвостовиком 20 мм, двумя зубьями и имеет общую длину 120 мм. Перед заказом проверьте совместимость хвостовика с применяемым патроном.
Фасочная фреза со сменными пластинами SSH использует режущие элементы TCMT0902** или TCMT16T3**. Для корпуса диаметром 15 мм предусмотрены TCMT0902**, для корпуса 30 мм – TCMT16T3**. Подобрать режущие элементы можно в разделе твердосплавных пластин TCMT.
При выборе пластины проверяйте полную маркировку и сплав под обрабатываемый материал. Учитывайте, что пластины одинаковой формы, но разных размеров не являются взаимозаменяемыми.
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Главный угол KAPR | 60° | Соответствие геометрии фаски |
| Диаметр режущей части DC | 15 или 30 мм | Выбор размера инструмента |
| Тип хвостовика | Цилиндрический | Совместимость с патроном |
| Диаметр хвостовика | 12 или 20 мм | Подбор зажимной оснастки |
| Рабочая длина LU | 40 мм | Проверка доступа к кромке |
| Общая длина OAL | 110 или 120 мм | Проверка вылета инструмента |
| Глубина резания APMX | 8 мм | Контроль допустимой глубины |
| Количество зубьев | 1 или 2 | Учет конструкции режущей части |
| Сменные пластины | TCMT0902** или TCMT16T3** | Подбор совместимых режущих элементов |
Чтобы подобрать фасочную фрезу SSH, сначала сверьте угол 60° с чертежом, затем выберите диаметр режущей части 15 или 30 мм. Проверьте цилиндрический хвостовик, рабочую длину и совместимость пластин TCMT с конкретным корпусом.
Часто задаваемые вопросы
1. Для чего нужна фасочная фреза SSH?
Фрезы SSH STI предназначены для снятия фасок 60° и обработки кромок металла. Используют сменные твердосплавные пластины TCMT0902** и TCMT16T3**.
2. Чем фасочная фреза SSH отличается от SSY?
Основное отличие – угол обработки. У SSH главный угол в плане 60°, у SSY – 30°. Обе серии используют пластины TCMT, но отличаются геометрией корпусов и доступными размерами.
3. Когда выбирать именно фасочную фрезу SSH?
Когда требуется концевая фасочная фреза по металлу с углом 60°, цилиндрическим хвостовиком и диаметром режущей части 15 или 30 мм.
4. На что обратить внимание при работе?
Проверяйте положение инструмента относительно кромки, глубину резания и надежность закрепления цилиндрического хвостовика. Используйте пластины TCMT, совместимые с выбранным корпусом.
5. Как правильно подобрать фасочную фрезу SSH?
Сверьте угол обработки 60°, выберите диаметр режущей части 15 или 30 мм, проверьте хвостовик 12 или 20 мм и рабочую длину 40 мм. Для корпуса 15 мм подходят пластины TCMT0902**, для корпуса 30 мм – TCMT16T3**.
