Как выбрать токарный резец CWLNR/L

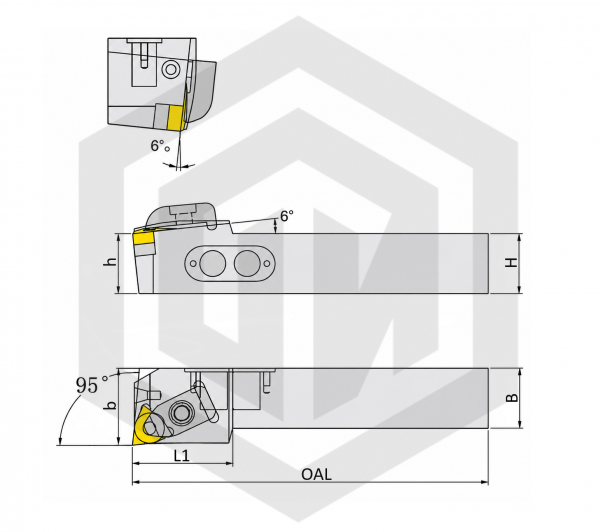

Резцы токарные по металлу CWLNR/L предназначены для наружного точения тригональными сменными пластинами WNGN 0804**. Державки HANSHIBA имеют главный угол в плане 95° и систему крепления C – прижимом сверху. В зависимости от обрабатываемого материала применяются керамические пластины и CBN – кубический нитрид бора.
С чего начинать подбор
Сначала определите направление обработки. CWLNR имеет правое исполнение, CWLNL – левое. Затем проверьте размер хвостовика. Доступны державки 20 × 20 и 25 × 25 мм. Размер должен соответствовать посадочному месту резцедержателя токарного станка.
Общая длина составляет 125 или 150 мм в зависимости от модели. Для устойчивого точения важно обеспечить жесткое закрепление державки и минимально необходимый вылет инструмента. Это особенно важно при работе с керамикой и CBN.
Когда выбирают тригональную форму

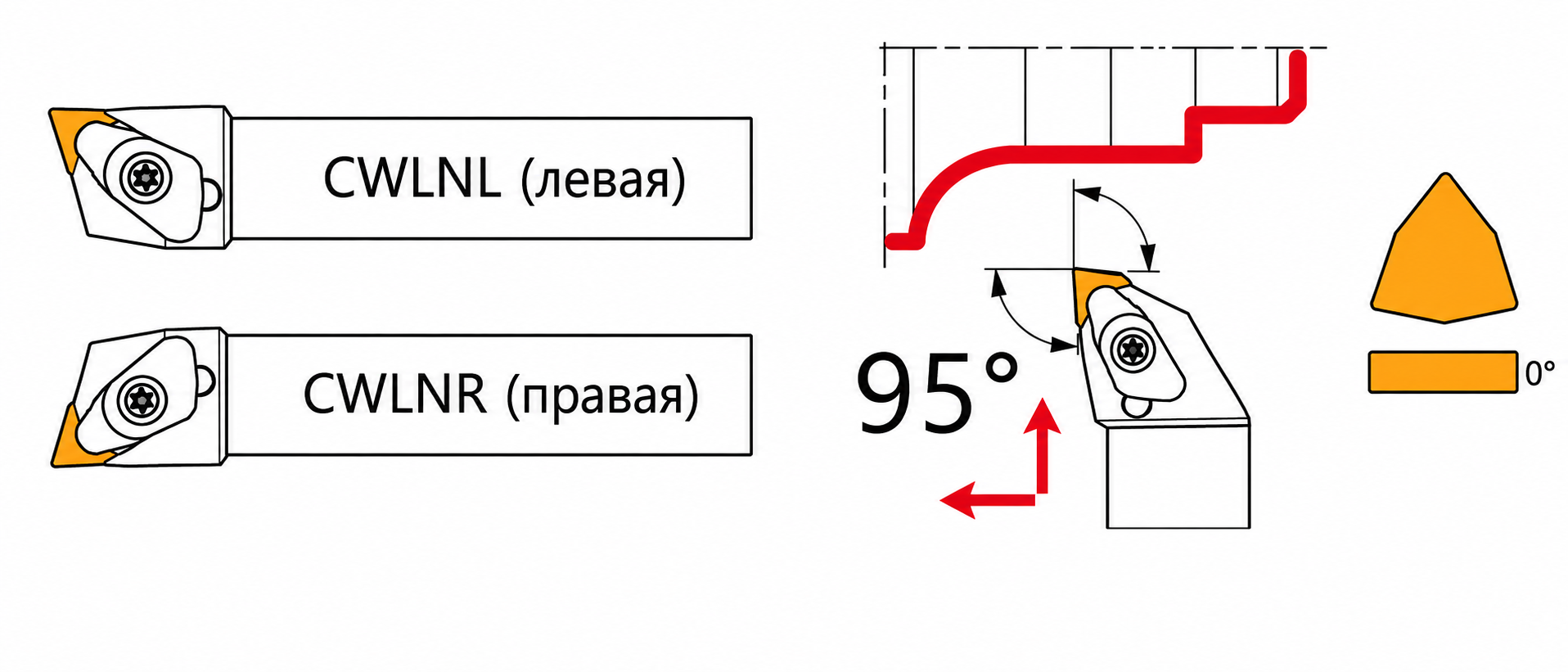

Тригональная пластина W имеет три режущие вершины с углом 80°. Такая форма применяется при продольном наружном точении и обработке уступов. Главный угол в плане 95° позволяет подводить режущую кромку к поверхности уступа. Возможность обработки конкретного профиля зависит от геометрии державки и положения инструмента относительно детали.
Если требуется другая система крепления тригональной пластины, сравните CWLNR/L с резцами DWLNR/L и державками MWLNR/L. Другие формы инструмента доступны в разделе резцов для наружного точения.
Когда нужны CBN и керамические пластины
Для точения закаленных сталей и других твердых материалов рассматривают пластины CBN. Кубический нитрид бора применяют при обработке твердых заготовок. При выборе учитывайте твердость детали, непрерывность резания и назначение конкретного режущего сплава.
Керамические пластины применяются для обработки чугуна, жаропрочных сплавов и других материалов согласно назначению режущей керамики. При работе особенно важны жесткость системы, характер резания и соблюдение рекомендованных режимов.
Для CWLNR/L предусмотрены пластины WNGN 0804**. Они закрепляются прижимом сверху, без винта через пластину. При подборе проверяйте полную маркировку и размер. Совпадения только тригональной формы недостаточно для совместимости с державкой.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Исполнение | Правое CWLNR или левое CWLNL | Для нужного направления обработки |
| Размер хвостовика | 20 × 20 или 25 × 25 мм | Для установки в резцедержатель |
| Общая длина | 125 или 150 мм | Для проверки условий установки |
| Главный угол | 95° | Для соответствия операции точения |
| Режущая пластина | WNGN 0804** | Для совместимости с державкой |
| Режущий материал | Керамика или CBN | Для соответствия материалу заготовки |
| Система крепления | C – прижимом сверху | Для правильной фиксации пластины |
Перед тем как купить токарный резец CWLNR/L, проверьте исполнение, размер хвостовика и совместимость пластины. Для обработки закаленных деталей дополнительно учитывайте твердость заготовки, а при работе керамикой – жесткость закрепления и характер резания.
Часто задаваемые вопросы
1. Для чего нужны токарные резцы CWLNR/L?
Для наружного точения металла тригональными сменными пластинами WNGN 0804**. Державки предназначены для установки подходящих керамических пластин и CBN при обработке материалов различной твердости.
2. Чем CWLNR отличается от CWLNL?
Направлением исполнения. CWLNR – правый резец, CWLNL – левый. При подборе учитывайте направление обработки и расположение инструмента относительно заготовки.
3. Когда выбирать именно CWLNR/L?
Когда требуется державка для наружного точения под тригональную пластину WNGN 0804** с креплением прижимом сверху. Главный угол в плане составляет 95°.
4. На что обратить внимание при работе с CBN и керамическими пластинами?
Проверяйте жесткость закрепления державки, состояние режущей кромки и характер резания. Режимы обработки подбирайте по материалу заготовки и рекомендациям производителя пластины.
5. Как правильно подобрать державку токарного резца CWLNR/L?
Выберите правое или левое исполнение, проверьте хвостовик 20 × 20 или 25 × 25 мм и общую длину 125 или 150 мм. Затем подберите пластину WNGN 0804** с нужным режущим материалом и проверьте её полную маркировку.
