Расточные державки STFNR/L: применение и геометрия

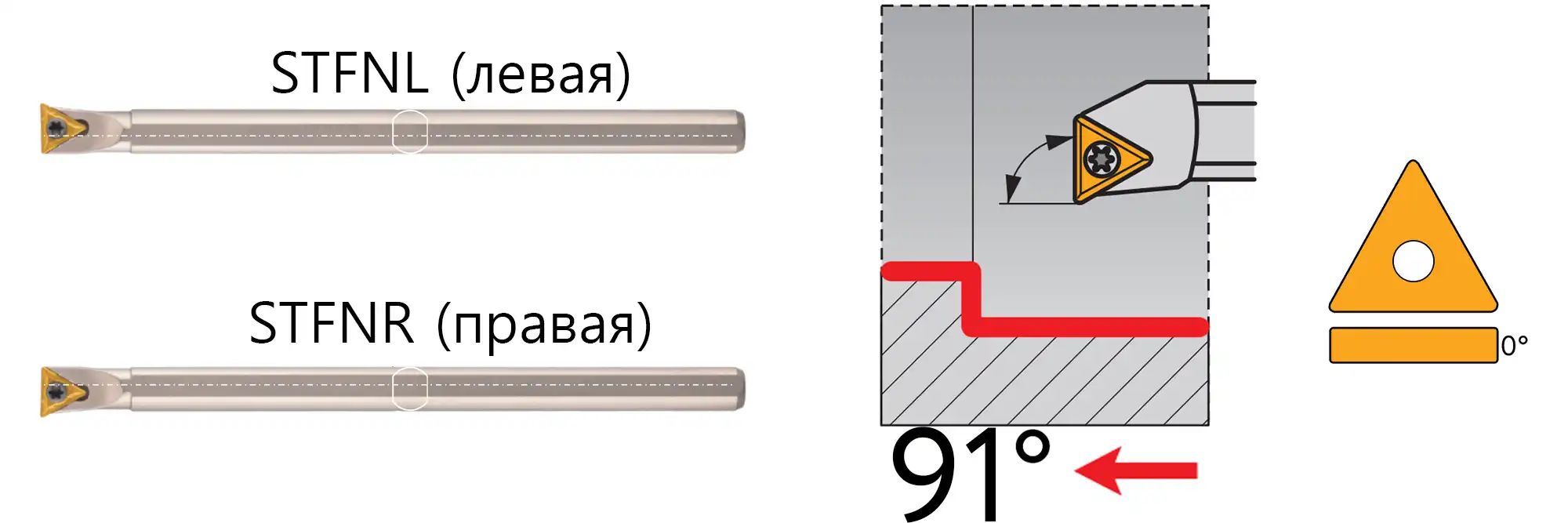

В разделе STFNR/L собраны расточные державки под пластины формы T. Тип пластины — треугольная пластина T, главный угол в плане — 91°. Эти параметры учитывают при подведении режущей части к внутренней поверхности и уступам.
При подборе треугольной пластины учитывайте расположение корпуса в отверстии: число режущих вершин не заменяет проверку доступа к нужному уступу. Главный угол в плане 91° указан в характеристиках серии. Перед обработкой торца или внутреннего уступа проверьте возможный подход инструмента и траекторию его отвода.
Минимальный диаметр растачивания и рабочая глубина
Для серии STFNR/L заявлены исполнения с минимальным диаметром растачивания от 19 мм. Данный порог нельзя автоматически переносить на любой товар раздела: точное значение определяется размером и конструкцией конкретной державки.
Рабочая длина должна обеспечивать достижение нужной глубины, а вылет из резцедержателя следует ограничивать необходимым минимумом: избыточный вылет снижает жёсткость и может ухудшать качество поверхности. Внутри отверстия важно учитывать свободное пространство для корпуса державки, особенно если на пути есть уступ или глухое дно. Само соответствие DMIN ещё не гарантирует возможность выполнить всю траекторию.
Крепление и совместимость сменных пластин
Для серии указаны обозначения сменных пластин TN**1604**; совместимые группы — TNMG. При заказе сопоставьте полную маркировку выбранной пластины с характеристиками конкретной державки: совпадения формы недостаточно.
Система крепления S: Винтовое крепление через отверстие пластины позволяет идентифицировать конструкцию системы S. Совместимость при этом определяется полным обозначением пластины и посадочным местом державки.
По описанию серии предусмотрены правое и левое исполнения. Выберите направление с учётом установки инструмента и подачи; наличие нужного варианта уточните в карточке товара. Перед оформлением заказа сопоставьте длину и диаметр хвостовика с посадочным местом станка, а маркировку сменной пластины — с характеристиками выбранной державки.
Сравнение исполнений и заказ
Если нужен альтернативный вариант, сопоставьте с державками MTFNR/L. Среди отличий — другая система крепления (M вместо S) и другая минимальная граница растачивания (от 20 мм против от 19 мм). Отличия необходимо учитывать до выбора сменной пластины и размера державки.
В каталоге STFNR/L выберите модель по DMIN, длине и исполнению, проверьте характеристики, цену и наличие. Для запроса на подбор укажите диаметр и глубину отверстия, маркировку действующей державки и пластин, а также условия её закрепления в станке.
