Группа компаний NAREX
Чешское качество в производстве прецизионного металлорежущего инструмента
Головной офис расположен в Чехии.NAREX – европейский лидер в разработке и производстве высокоточных сверл, фрез и разверток для профессиональной металлообработки. Используют в автомобилестроении, общем машиностроении и приборостроении, где важны стабильные результаты и предсказуемый ресурс инструмента.
Narex – метчики для промышленного нарезания резьбы
Narex – производитель резьбонарезного инструмента для машинной и ручной обработки внутренних резьб. Основное направление бренда – метчики из быстрорежущей стали для обработки конструкционных, легированных и нержавеющих сталей, чугуна, алюминиевых сплавов и других обрабатываемых материалов.
В ассортименте представлены машинные и ручные метчики, инструменты с прямыми и винтовыми стружечными канавками, исполнения со спиральным остриём для сквозных отверстий, а также метчики для специальных резьбовых профилей. Полный ассортимент собран в разделе метчики Narex.

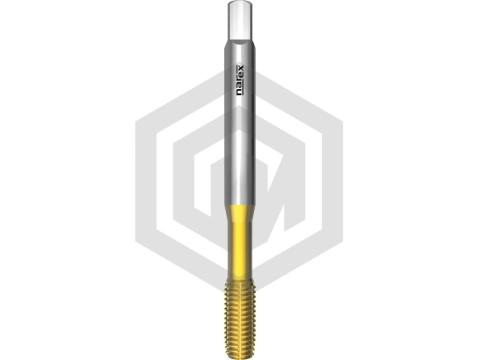

Машинные и ручные метчики Narex
Машинный метчик формирует внутреннюю резьбу за один рабочий цикл. Конструкцию инструмента выбирают по типу отверстия и направлению отвода стружки:– метчики со спиральным остриём направляют стружку вперёд и применяются преимущественно в сквозных отверстиях;

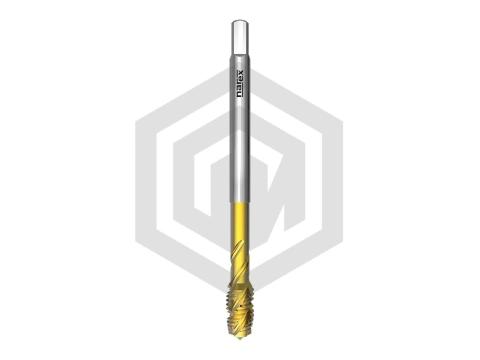

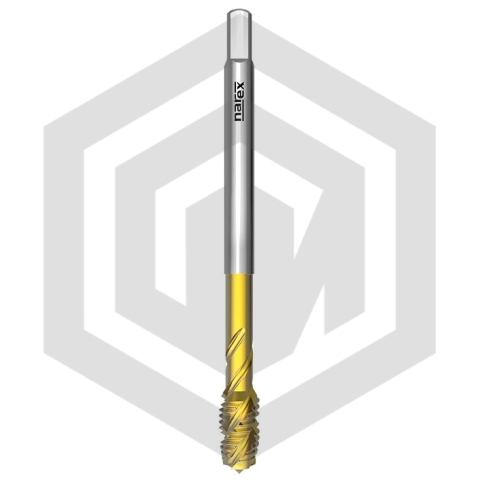

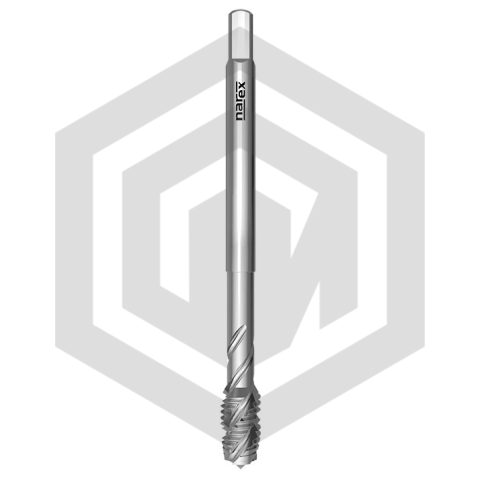

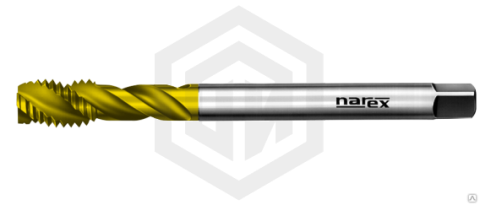

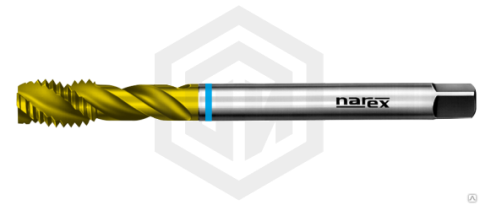

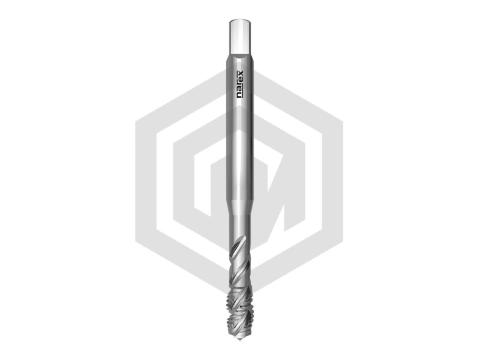

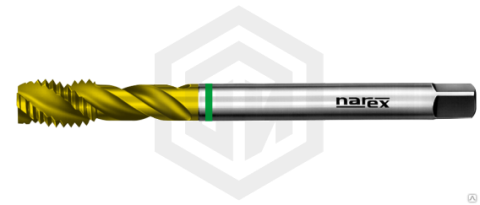

– метчики с правыми винтовыми канавками выводят стружку к хвостовику и используются для глухих отверстий;

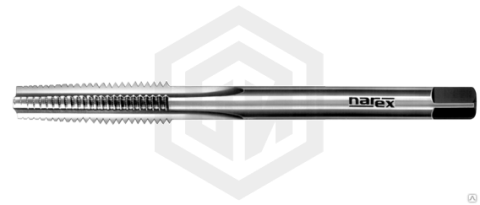

– инструменты с прямыми канавками применяются при обработке материалов с короткой стружкой и в операциях, где активный вывод стружки не требуется;

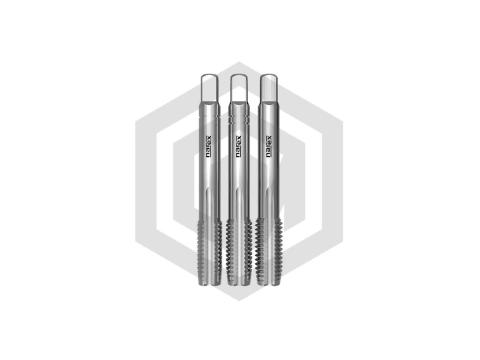

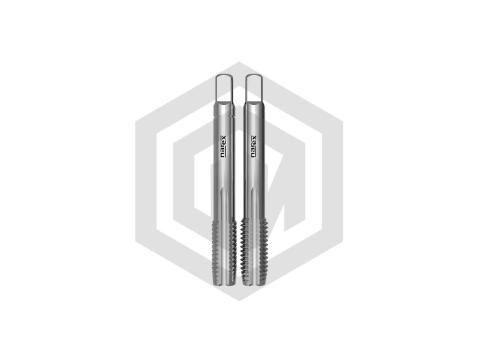

– ручные комплекты распределяют припуск между двумя или тремя последовательными проходами.
При подборе необходимо учитывать обозначение резьбы, номинальный диаметр, шаг, поле допуска, глубину отверстия, материал детали и способ закрепления инструмента. Метчики одного диаметра, но с разным шагом или стандартом резьбы, не являются взаимозаменяемыми.
Метчики для метрической резьбы

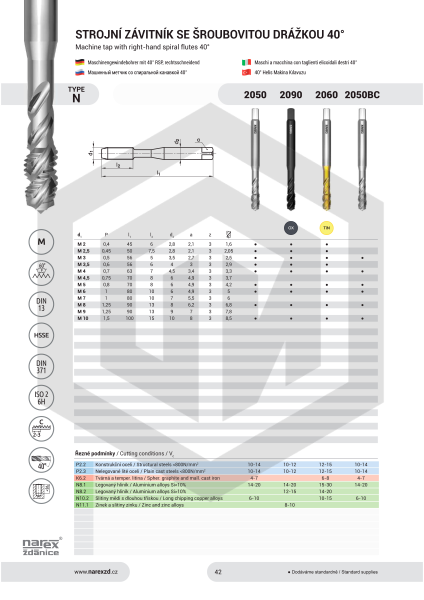

Для стандартных крепёжных соединений применяются метчики для метрической резьбы M. Профиль метрической резьбы имеет угол 60°, а шаг задаётся в миллиметрах. В обозначении M10×1,5 число 10 соответствует номинальному диаметру, а 1,5 – шагу резьбы.
Для регулировочных соединений, деталей с ограниченной толщиной стенки и узлов, где требуется меньшее осевое перемещение за один оборот, используются метчики для метрической резьбы с мелким шагом MF. Например, M12×1,75 и M12×1 имеют одинаковый номинальный диаметр, но разные шаги и требуют разных инструментов.
Для установки проволочных резьбовых вставок предназначены специальные метчики под резьбовые вставки. Они формируют посадочную резьбу увеличенного размера, поэтому обычный метрический метчик соответствующего номинала для такой операции не подходит.
Метчики для трубной резьбы
Метчики для трубной цилиндрической резьбы G применяются при изготовлении соединений с профилем 55°. Диаметр резьбы остаётся постоянным по длине, а герметизация соединения выполняется отдельным уплотнительным элементом: прокладкой, кольцом или торцевым уплотнением.
Для конических трубных соединений американского стандарта используются метчики для резьбы NPT. Профиль NPT имеет угол 60°, а диаметр изменяется по длине резьбовой части. Инструменты G и NPT одинакового условного размера не взаимозаменяемы из-за различий в угле профиля, конусности и системе допусков.
Метчики для американской дюймовой резьбы

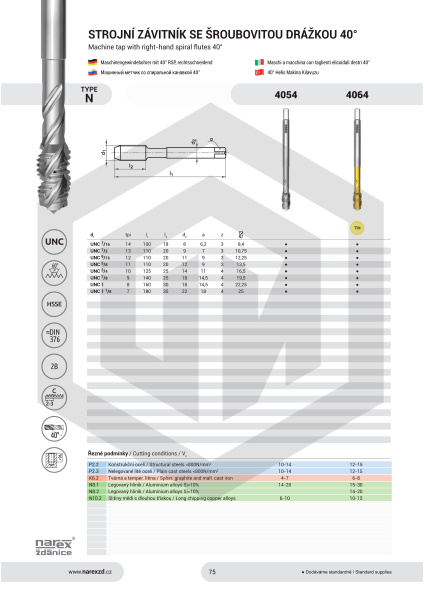

Для крепёжных соединений дюймовой системы Narex выпускает инструменты для резьб UNC и UNF. Серия UNC имеет основной крупный шаг, а UNF – мелкий шаг и большее количество ниток на один дюйм.– метчики UNC – для унифицированной американской резьбы основного шага;
– метчики UNF – для унифицированной американской резьбы с мелким шагом.
В обозначении 1/2-13 UNC число 13 показывает количество ниток на один дюйм. Метчик 1/2-13 UNC нельзя использовать вместо 1/2-20 UNF: при одинаковом номинальном диаметре инструменты имеют разный шаг.
Метчики Narex для специальных резьб
В ассортименте представлены инструменты для резьбовых профилей, применяемых в винтовых передачах, арматуре, кабельных вводах и специализированных соединениях:– метчики для трапецеидальной резьбы Tr с углом профиля 30° – для ходовых винтов, приводов подачи и механизмов преобразования вращения в поступательное движение;
– метчики для вентильной резьбы Vg – для отдельных типов вентилей, штуцеров и элементов арматуры;
– метчики для панцирной трубной резьбы Pg с углом профиля 80° – для кабельных вводов, защитных труб и электротехнической арматуры.
Трапецеидальная, вентильная и панцирная трубная резьбы имеют разные профили и назначение. Подбирать инструмент только по измеренному наружному диаметру нельзя: необходимо проверить полное обозначение резьбы, шаг и нормативный документ детали.
Как подобрать метчик Narex
Для точного подбора инструмента потребуются следующие данные:
- обозначение резьбы: M, MF, UNC, UNF, G, NPT, Tr, Vg или Pg;
- номинальный диаметр и шаг;
- поле допуска внутренней резьбы;
- сквозное или глухое отверстие;
- длина нарезаемой резьбы;
- материал и твёрдость детали;
- машинный или ручной способ обработки;
- правая или левая резьба.
Для сквозного отверстия предпочтительно исполнение, направляющее стружку вперёд. Для глухого отверстия требуется отвод стружки в сторону хвостовика и запас глубины под заборную часть инструмента. Диаметр отверстия перед нарезанием назначают по стандартной таблице для конкретного размера и материала детали.
Перейдите в раздел метчиков Narex, чтобы выбрать инструмент по типу резьбы, размеру и условиям обработки. При отсутствии полного обозначения для подбора можно передать маркировку используемого метчика, чертёж отверстия и материал заготовки.
Документы

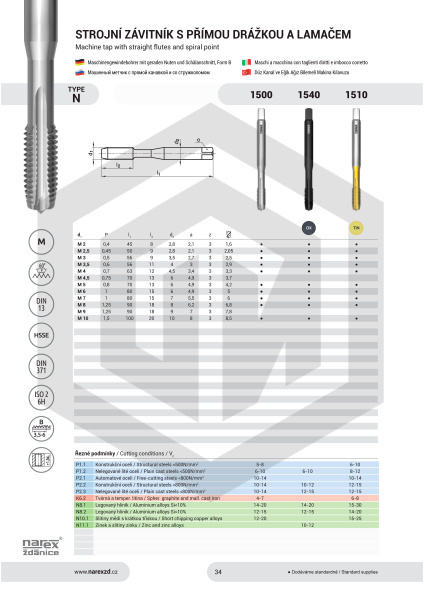

NAREX Метчики 2021
10 мб
