Как выбрать метчик VG для вентильной резьбы 60°
Метчики VG применяют для нарезания вентильной резьбы с углом профиля 60°. В разделе представлены машинные правые метчики для глухих и сквозных отверстий. Подбор начинайте с размера резьбы и шага, затем проверяйте обрабатываемый материал, материал инструмента, стандарт и размер квадрата хвостовика.
С чего начинать подбор
Сначала сверьте обозначение резьбы по чертежу или технической документации. В разделе доступны размеры VG5 и VG8. Поэтому размер и шаг нужно проверять вместе, а не выбирать метчик только по обозначению VG. Если требуется другой профиль резьбы, перейдите в раздел метчиков для нарезания резьбы. В каталоге также есть метчики Pg для панцирной трубной резьбы 80° и другие типы резьбонарезного инструмента.
Когда нужен метчик VG

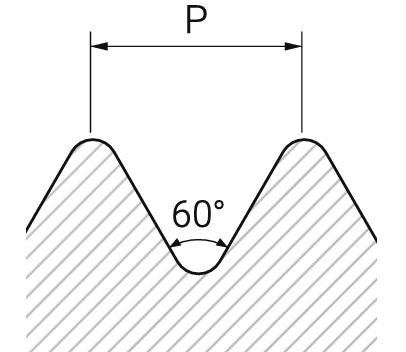

Метчик VG выбирают, когда в документации детали указана вентильная резьба 60° соответствующего размера. Эта резьба имеет трапецеидальный профиль с углом 60 градусов и специально разработана для создания надежных и герметичных соединений, часто без использования дополнительных уплотнителей. При выборе обязательно сопоставляйте обозначение VG с требуемым шагом.
Что проверить перед покупкой
Для обеих позиций указаны группы обрабатываемых материалов P – сталь и M – нержавеющая сталь. Материал инструмента – HSSE, исполнение – правое, покрытие отсутствует. Стандарт – DIN 371. Для VG5 указан квадрат хвостовика 4,9 мм, для VG8 – 6,2 мм. При установке на оборудование этот размер нужно сверить с применяемой оснасткой. На сайте можно подобрать резьбонарезной патрон и быстросменную цангу FES для метчика.
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Размер резьбы | VG5 или VG8 | Чтобы выбрать метчик требуемого номинала |
| Шаг | 0,705 или 0,794 мм | Чтобы параметры резьбы соответствовали выбранному размеру VG |
| Тип отверстия | Глухое или сквозное | Чтобы подтвердить применение выбранной позиции |
| Материал заготовки | Группу P или M | Чтобы подобрать метчик по обрабатываемому материалу |
| Материал и исполнение | HSSE, правое, без покрытия | Чтобы сверить характеристики инструмента |
| Стандарт и хвостовик | DIN 371 и размер квадрата 4,9 или 6,2 мм | Чтобы проверить спецификацию и совместимость с оснасткой |
Перед заказом метчика VG сверьте размер резьбы и соответствующий ему шаг, затем проверьте тип отверстия и группу материала заготовки. После этого уточните стандарт и размер квадрата хвостовика. Такой порядок помогает выбрать инструмент под конкретную операцию нарезания вентильной резьбы 60°.
Часто задаваемые вопросы
1. Для чего нужен метчик VG?
Метчик VG применяют для нарезания вентильной резьбы с углом профиля 60°.
2. Чем метчик VG отличается от похожего инструмента?
Метчик VG предназначен именно для вентильной резьбы 60°. Для других профилей резьбы на сайте выделены отдельные категории метчиков.
3. Когда выбирать именно этот вариант?
Выбирайте метчик VG, когда в документации указана вентильная резьба VG5 или VG8 с соответствующим шагом.
4. На что обратить внимание при работе?
Проверьте размер и шаг резьбы, тип отверстия и размер квадрата хвостовика. Метчики раздела предназначены для машинного нарезания.
5. Как правильно подобрать метчик VG?
Для VG5 выбирайте шаг 0,705 мм, для VG8 – 0,794 мм. Дополнительно проверьте группу обрабатываемого материала и совместимость хвостовика с оснасткой.
