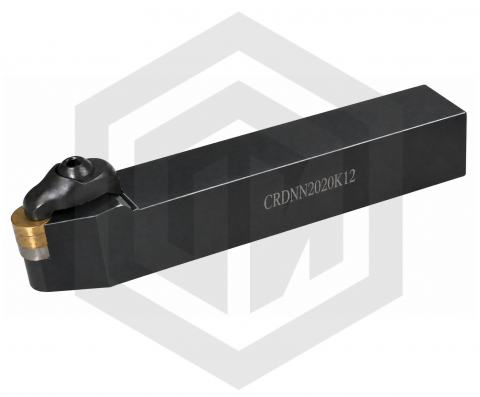

Как выбрать токарный резец CRDNN
Резцы токарные по металлу CRDNN предназначены для наружного точения круглыми сменными пластинами. Державка имеет нейтральное исполнение и прижимную систему крепления. Для обработки применяются режущие пластины из керамики и кубического нитрида бора (CBN). При подборе учитывайте материал заготовки, твердость и характер резания.
С чего начинать подбор
Сначала проверьте размер резцедержателя токарного станка. В разделе доступны державки с хвостовиком 20 × 20 и 25 × 25 мм. Оба исполнения рассчитаны на круглые пластины RN** 1207**. Главный угол в плане, указанный в фильтре, составляет 45°.
Державка токарного резца должна соответствовать посадочному месту станка. Для уменьшения вибраций используйте минимально необходимый вылет инструмента. Это особенно важно при обработке твердых материалов керамикой и CBN.
Когда выбирают круглую форму
Круглая пластина позволяет использовать различные участки режущей кромки при повороте в державке. Такая форма применяется при наружном точении и обработке поверхностей, где не требуется получение острого внутреннего угла.
Если геометрия детали требует другой формы режущей части, сравните CRDNN с резцами CRDCN, державками MRDNN или перейдите в общий раздел резцов для наружного точения.
Когда нужны CBN и керамические пластины
Для точения закаленных сталей и других твердых материалов рассматривают пластины CBN. Кубический нитрид бора сохраняет режущие свойства при обработке твердых заготовок. Выбирайте сплав с учетом твердости детали и наличия прерывистого резания.
Керамические пластины применяются при обработке чугуна, жаропрочных сплавов и других материалов согласно назначению конкретной керамики. Для них особенно важны жесткость системы и соблюдение рекомендованных режимов резания.
Независимо от режущего материала пластина должна соответствовать посадочному месту CRDNN. Проверяйте полную маркировку RN** 1207**, а не только круглую форму.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Размер хвостовика | 20 × 20 или 25 × 25 мм | Для установки в резцедержатель |
| Исполнение | Нейтральное | Для правильного положения инструмента |
| Главный угол | 45° | Для соответствия операции точения |
| Пластина | RN** 1207** | Для совместимости с державкой |
| Режущий материал | Керамика или CBN | Для соответствия материалу заготовки |
| Система крепления | Прижим сверху | Для правильной фиксации пластины |
Перед тем как купить токарный резец CRDNN, проверьте размер хвостовика, совместимость пластины и условия обработки. Для точения закаленных деталей дополнительно учитывайте твердость заготовки, а при работе керамикой – жесткость закрепления и характер резания.
Часто задаваемые вопросы
1. Для чего нужны токарные резцы CRDNN?
Для наружного точения металла круглыми сменными пластинами. Державки применяются с подходящими керамическими пластинами и CBN при обработке материалов различной твердости.
2. Чем CRDNN отличается от других токарных резцов?
Нейтральным исполнением, круглой формой устанавливаемой пластины и прижимной системой крепления. Главный угол в плане составляет 45°.
3. Когда выбирать именно CRDNN?
Когда для наружного точения требуется нейтральная державка под круглую пластину RN** 1207**. При обработке закаленных деталей можно применять подходящие CBN-пластины, а для других задач – режущую керамику согласно её назначению.
4. На что обратить внимание при работе с CBN и керамическими пластинами?
На жесткость закрепления державки, состояние режущей кромки и характер резания. Режимы обработки подбирайте по материалу заготовки и рекомендациям производителя пластины.
5. Как правильно подобрать державку токарного резца CRDNN?
Выберите хвостовик 20 × 20 или 25 × 25 мм в соответствии с резцедержателем станка. Затем подберите пластину RN** 1207** с нужным режущим материалом и проверьте её полную маркировку.
