Расточные державки DTFNR/L: применение и геометрия

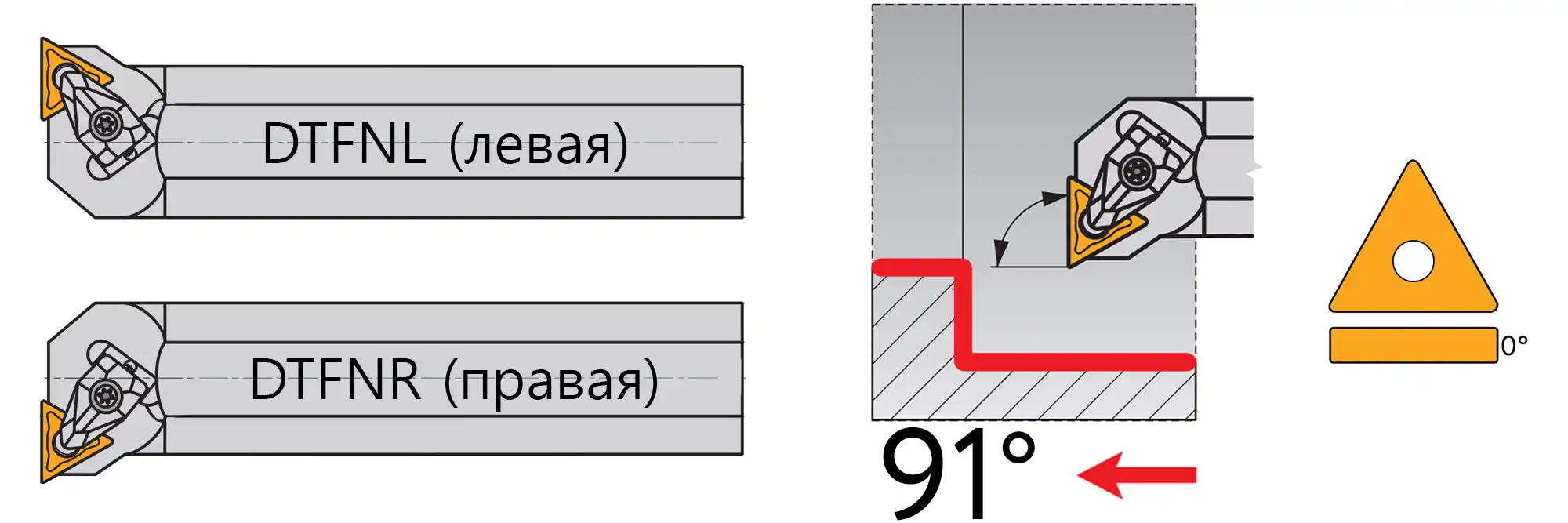

Серия DTFNR/L представлена расточными державками для обработки внутренних поверхностей. Она рассчитана на сменные пластины следующей формы: треугольная пластина T; главный угол в плане — 91°. Выбор зависит от требуемого прохода и геометрии отверстия.
Форма T задаёт геометрию пластины; пригодность для продольного прохода или внутреннего уступа зависит от исполнения державки. Главный угол в плане 91° указан в характеристиках серии. Перед обработкой торца или внутреннего уступа проверьте возможный подход инструмента и траекторию его отвода.
Минимальный диаметр растачивания и рабочая глубина
Минимальный диаметр растачивания для доступных исполнений DTFNR/L начинается от 32 мм. До заказа убедитесь, что фактический DMIN выбранной державки не превышает диаметр отверстия, которое предстоит обрабатывать.
Если отверстие глухое, помимо диаметра оцените глубину, расположение дна и внутреннего уступа. Державка должна дотягиваться до участка обработки без касания корпусом стенок отверстия. При подборе под отверстие большого диаметра не нужно брать избыточно длинную державку: вылет выбирают по глубине растачивания и условиям закрепления, чтобы ограничить вибрации.
Крепление и совместимость сменных пластин
Для серии указаны обозначения сменных пластин TN**1604** и TN**2204**; совместимые группы — TNMG. При заказе сопоставьте полную маркировку выбранной пластины с характеристиками конкретной державки: совпадения формы недостаточно.
Система крепления D: Пластина фиксируется верхним прижимом за отверстие. При замене резца проверяйте состояние элементов прижима и наличие нужного посадочного места под размер пластины.
Правое или левое исполнение выбирают исходя из направления подачи и способа установки инструмента. Наличие конкретной стороны определяется ассортиментом выбранной позиции. Уточните габариты хвостовика, доступную рабочую длину и обозначение пластины для конкретной позиции. Размеры одной серии не следует считать одинаковыми.
Сравнение исполнений и заказ
Близкую по назначению серию PTFNR/L полезно сравнить по параметрам. Среди отличий — другая система крепления (P вместо D) и другая минимальная граница растачивания (от 20 мм против от 32 мм). Отличия необходимо учитывать до выбора сменной пластины и размера державки.
В каталоге DTFNR/L выберите модель по DMIN, длине и исполнению, проверьте характеристики, цену и наличие. Для запроса на подбор укажите диаметр и глубину отверстия, маркировку действующей державки и пластин, а также условия её закрепления в станке.
