Виды фрезерования: классификация операций, инструмент и рекомендации по выбору

Фрезерование — один из наиболее многогранных методов механической обработки. Одним и тем же станком можно создавать идеально ровные плоскости, глубокие пазы, сложные 3D-поверхности пресс-форм и тончайшие резьбовые профили — всё зависит от вида операции, выбранной стратегии и инструмента. В этой статье систематизированы основные виды фрезерования: от классического торцевого до трохоидального и высокоскоростного, с описанием применяемого инструмента и ключевых параметров каждой операции.

Классификация видов фрезерования

Все виды фрезерования можно разделить по нескольким признакам:

• По форме обрабатываемой поверхности: плоскость, уступ, паз, карман, профиль, объёмная поверхность
• По положению оси инструмента: торцевое (ось перпендикулярна поверхности), периферийное (ось параллельна поверхности), наклонное
• По виду инструмента: насадными фрезами, концевыми, дисковыми, сферическими, фасочными, резьбофрезами
• По стратегии движения: обычное (зигзаг, спираль), трохоидальное, HSM
• По типу обработки: черновое, получистовое, чистовое, финишное

Правильный выбор вида фрезерования и соответствующего инструмента напрямую влияет на производительность, качество поверхности и стоимость операции. Весь необходимый инструмент со сменными пластинами и монолитные твердосплавные фрезы представлены в каталоге STI Store.

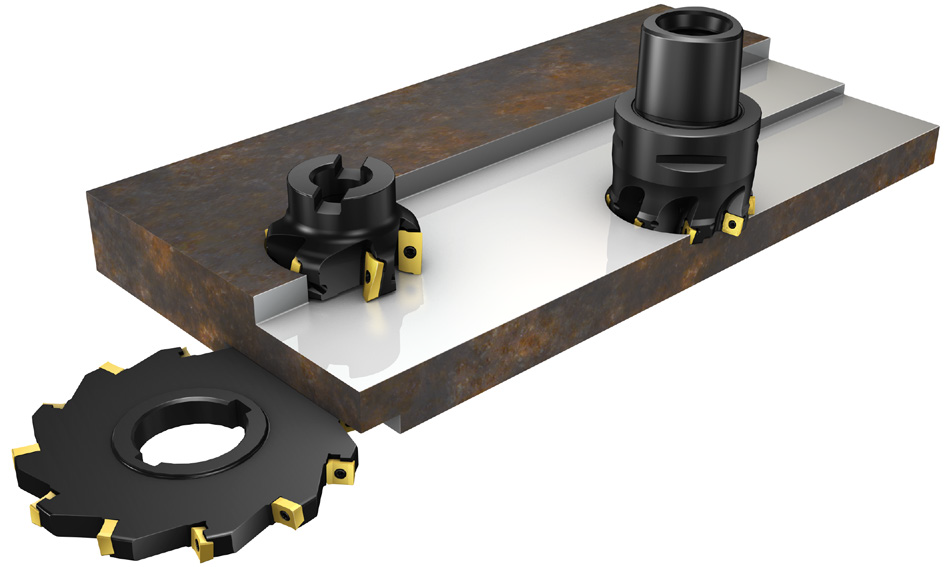

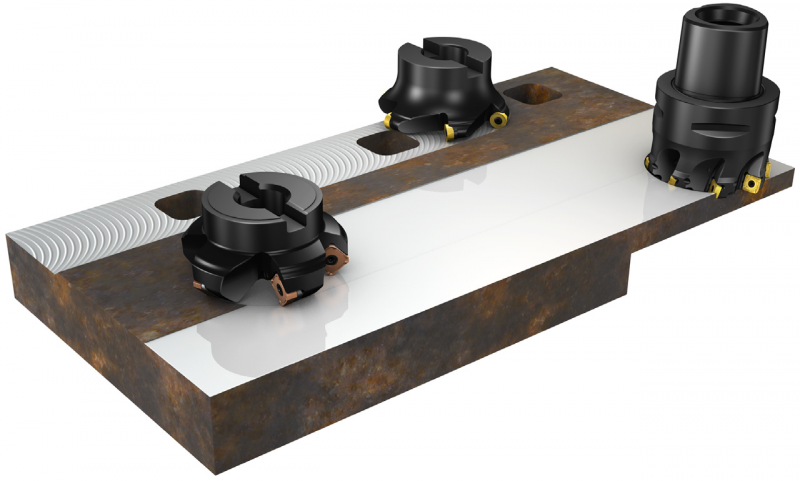

Торцевое фрезерование

Торцевое фрезерование — обработка горизонтальной плоскости торцевой частью фрезы. Это наиболее распространённая операция: с неё начинается подготовка базовых поверхностей корпусных деталей, плит, фланцев.

Главное движение резания создаётся вращением фрезы, подача — горизонтальным перемещением стола. Фреза перекрывает ширину заготовки за минимальное число проходов.

Торцевая фреза с углом 45°

Наиболее универсальный вариант для торцевого фрезерования. Угол в плане κr = 45° обеспечивает баланс между осевой и радиальной составляющими силы резания. Особенности:

• Подходит для чернового и чистового фрезерования
• Снижает риск выкрашивания на входе и выходе из резания
• Высокая производительность при большой ширине фрезерования
• Оптимальна для сталей, чугунов и цветных металлов

Торцевая фреза с круглыми пластинами (R-пластины)

Фрезы с круглыми (R-образными) сменными пластинами — специализированный инструмент для тяжёлой черновой обработки. Круглая пластина распределяет нагрузку по всей кромке, что резко повышает прочность. Особенности:

• Максимальная стойкость при ударных нагрузках
• Применяются при обработке поковок, отливок с твёрдой коркой
• Большие ap и fn при высокой производительности
• Менее пригодны для чистового фрезерования (высокая шероховатость)

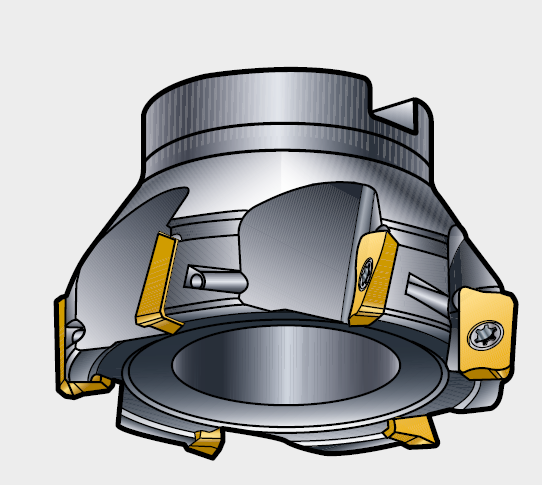

Торцевая фреза с углом 90°

Фреза с углом в плане κr = 90° создаёт только радиальную силу резания — без осевой составляющей. Это критически важно при обработке тонкостенных деталей и нежёстких конструкций. Особенности:

• Минимальная осевая нагрузка — не «прогибает» деталь
• Идеальна для тонкостенных деталей и закреплённых консольно заготовок
• Обеспечивает точный вертикальный уступ 90° в одной плоскости
• Преимущественно для чистового фрезерования и получистового

Полный ассортимент: насадные торцевые фрезы.

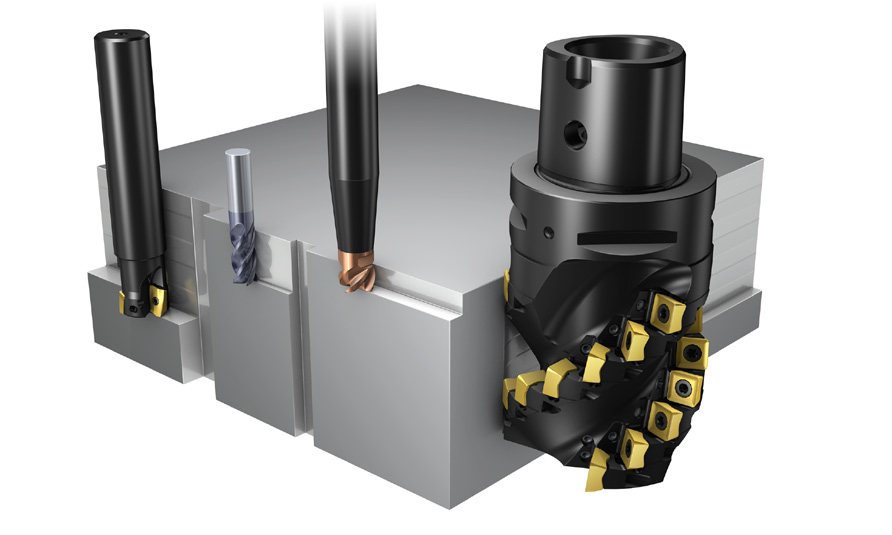

Фрезерование уступов

Уступ — выемка, ограниченная двумя взаимно перпендикулярными плоскостями, образующими ступень. Фрезерование уступов — одна из наиболее частых задач при обработке корпусных деталей, направляющих, рычагов.

Для формирования чёткого уступа 90° необходимы фрезы с углом в плане κr = 90°. Применяемый инструмент:

Концевая фреза с углом 90° — большая глубина резания

Фрезы с увеличенным соотношением длины кромки к диаметру (длиннокромочные). Позволяют за один проход снять уступ значительной высоты (ap до 2–3×Dc). Применяются на черновых операциях для максимального съёма за проход.

Концевая фреза с углом 90° — стандартная глубина

Универсальный выбор. Меньшая длина кромки — выше жёсткость, лучше качество поверхности. Применяется как для черновых, так и для чистовых операций при умеренных ap.

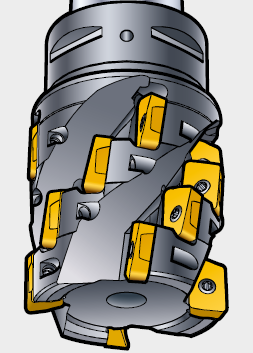

Длиннокромочная фреза (со СМП)

Корпус со сменными пластинами для фрезерования глубоких уступов. Большая глубина и ширина резания за один проход. Экономичный вариант для крупносерийного чернового фрезерования. Смотрите: концевые фрезы со сменными пластинами.

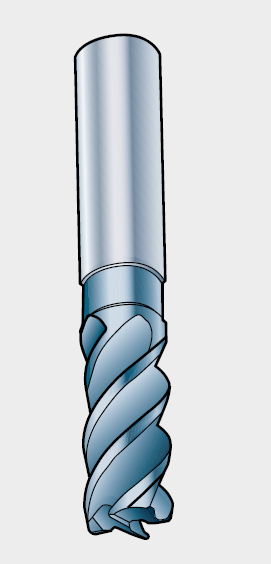

Монолитная твердосплавная концевая фреза

Для точного фрезерования уступов с высокими требованиями к Ra и размеру. Малая ширина резания при большой возможной глубине. Эффективна на чистовых и получистовых операциях. Смотрите: монолитные концевые фрезы.

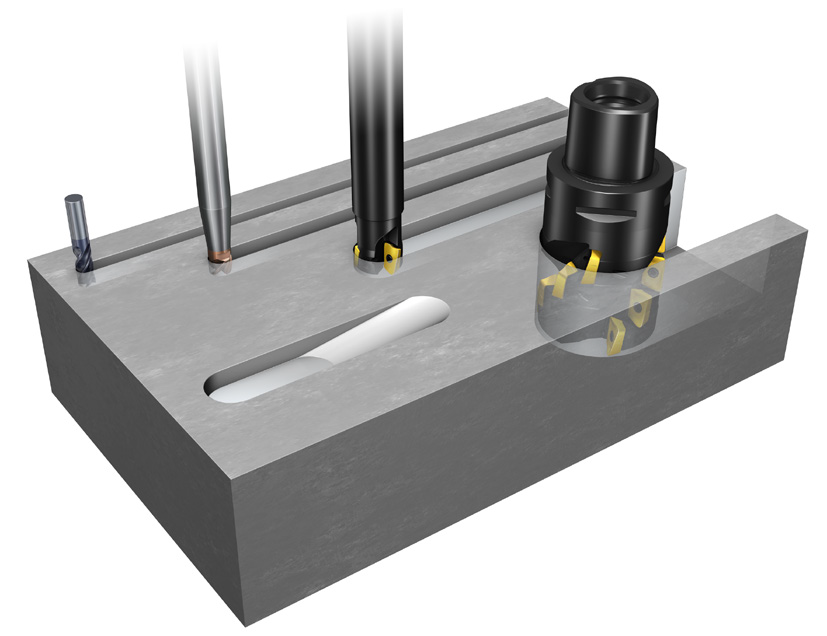

Фрезерование пазов

Пазы — закрытые или открытые выемки прямоугольного, Т-образного, трапециевидного («ласточкин хвост») или специального сечения. Фрезерование пазов предъявляет повышенные требования к жёсткости инструмента и эвакуации стружки.

Виды пазов и применяемый инструмент

• Прямоугольный паз (шпоночный) — концевые фрезы со стандартным или увеличенным числом зубьев. Для шпоночных пазов h7/h9 — специальные шпоночные фрезы с допуском по диаметру.
• Т-образный паз — обрабатывается в два прохода: сначала прямой паз концевой фрезой, затем Т-образной фрезой на полную ширину. Смотрите: Т-образные фрезы.
• «Ласточкин хвост» — обрабатывается специальной угловой фрезой или концевой фрезой с поднутрением. Применяется для направляющих и соединений скольжения.
• Глубокий паз (прорезка) — дисковыми фрезами. Смотрите: дисковые фрезы.

Особенности фрезерования пазов

При полном погружении концевой фрезы в паз (ae = Dc, 100%) нагрузка на инструмент максимальная. Для улучшения эвакуации стружки применяют:

• Фрезы с 2–3 зубьями (увеличенные канавки)
• Увеличенную подачу СОЖ под давлением
• Стратегию «маятникового» врезания (helix ramp или arc entry) вместо осевого
• Трохоидальную стратегию для глубоких узких пазов (см. ниже)

Фрезерование карманов

Карман — замкнутое углубление в теле заготовки. В отличие от паза, карман ограничен со всех четырёх сторон. Фрезерование карманов — типовая задача при обработке корпусных деталей, литьевых форм, авиационных компонентов.

Стратегии фрезерования карманов

• Зигзаг (raster) — параллельные проходы по всей ширине. Простая стратегия, но чередование попутного и встречного фрезерования.
• Спираль (spiral / offset) — фреза движется по спирали от центра к стенкам или наоборот. Постоянное попутное фрезерование, равномерная нагрузка.
• Трохоидальная (trochoidal) — малое ae, большое ap, круговые/циклоидальные траектории. Высокая производительность при обработке твёрдых материалов.

Врезание в карман

Осевое врезание (plunge milling) концевой фрезой перегружает торцевые кромки. Правильные способы:

• Наклонное врезание (ramp entry) — фреза врезается под углом 1–3° по спирали или прямому наклону
• Предварительное сверление — засверлить отверстие, затем войти фрезой в готовое отверстие
• Дуговое врезание (arc entry) — вход по дуге окружности

Профильное (контурное) фрезерование

Профильное фрезерование — обработка плоского контура произвольной формы боковой поверхностью концевой фрезы. Движение инструмента задаётся в плоскости XY. Применяется для получения деталей сложного контура: кронштейны, рычаги, корпуса.

Инструмент для профильного фрезерования

Выбор инструмента зависит от типа обработки:

• Черновая обработка контура — фрезы со сменными круглыми (R) пластинами. Высокая производительность, большой съём металла, кромка распределена по окружности → высокая стойкость при врезании.

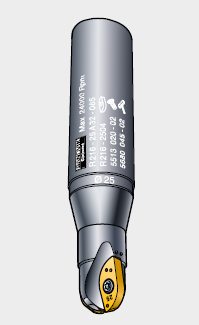

• Получистовая обработка — сферические фрезы со СМП. Хорошая универсальность, подходят для чернового и чистового фрезерования профилей.
• Чистовая обработка контура — монолитные концевые фрезы. Точный профиль, минимальное биение, высокое качество поверхности.
• Фасонные контуры — радиусные фрезы (corner radius) для внутренних радиусов в карманах и уступах.

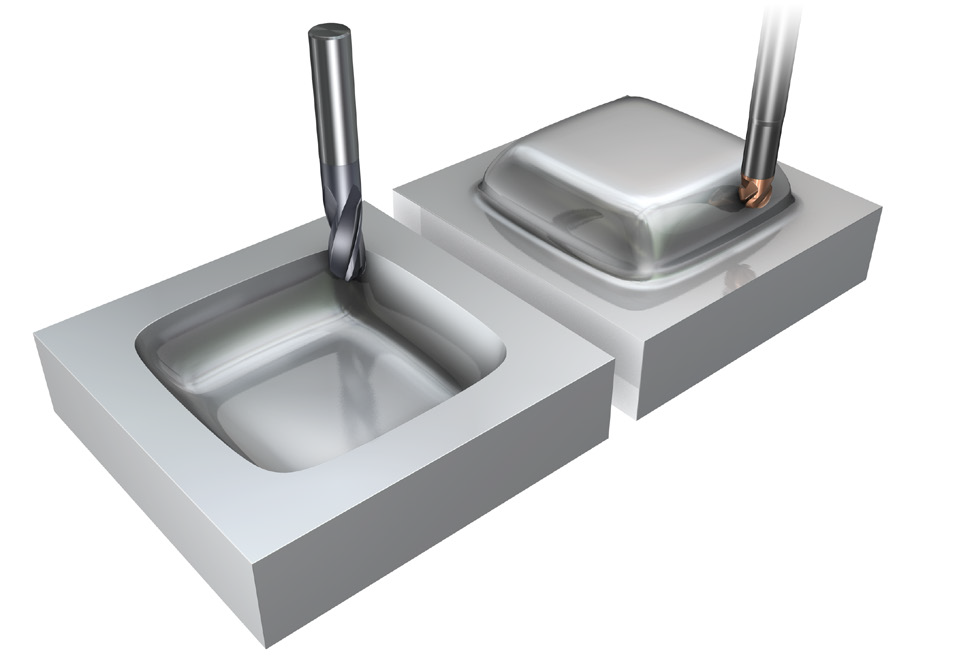

Объёмное (3D) фрезерование

Объёмное (3D) фрезерование — обработка поверхностей двойной кривизны: пресс-форм, штампов, лопаток, имплантов. Инструмент одновременно движется по трём осям (X, Y, Z), создавая произвольную трёхмерную поверхность.

Инструмент для 3D-фрезерования

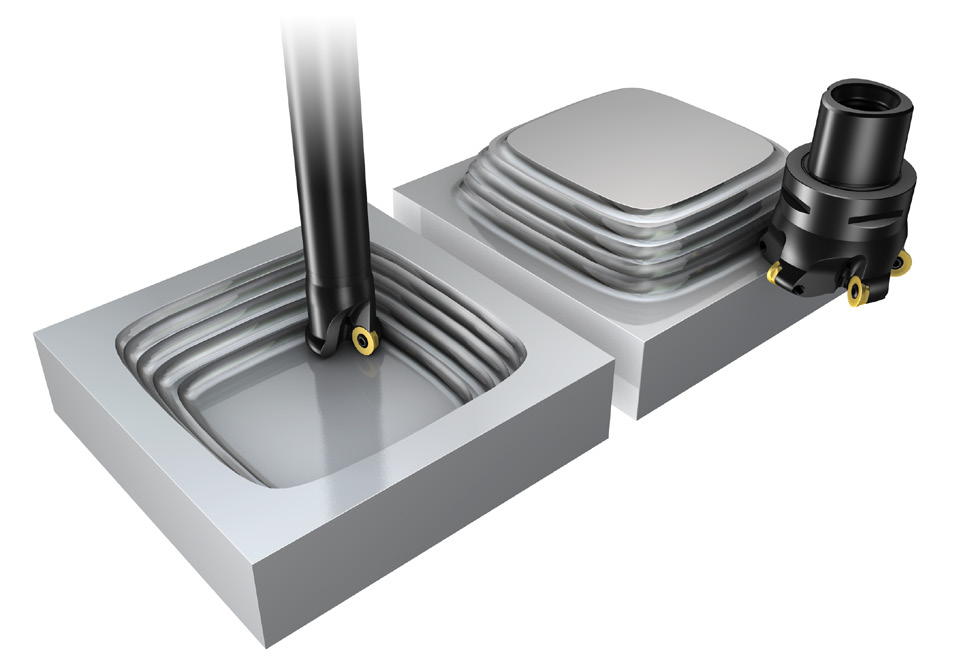

• Черновая 3D-обработка — фрезы с круглыми пластинами или насадные торцевые. Цель: снять основной объём металла с минимальным временем.
• Получистовая 3D-обработка — сферические фрезы со СМП. Равномерное снятие припуска перед финишным проходом.

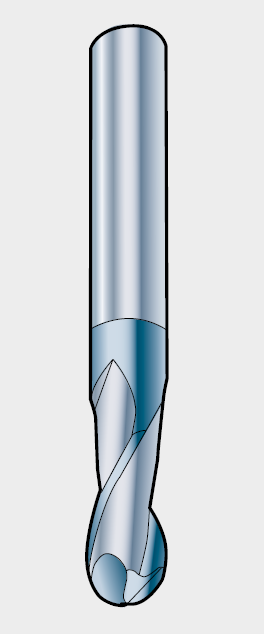

• Чистовая 3D-обработка — монолитные сферические концевые фрезы. Малый диаметр (2–12 мм), малая глубина ap, высокая скорость Vc. Определяет финальное качество поверхности Ra.
• Фрезерование поднутрений — фрезы с обратным радиусом для поднутрений и обратных конусов.

Шаг строчки (stepover) при 3D-фрезеровании

Качество поверхности при 3D-фрезеровании определяется шагом строчки (ae) — расстоянием между соседними проходами. Высота гребешка h при сферической фрезе:

h ≈ ae² / (8 × R)

где R — радиус шаровой фрезы. Для Ra 0,8 мкм при фрезе R = 5 мм: ae ≈ √(0,0008 × 8 × 5) ≈ 0,18 мм.

Резьбофрезерование

Резьбофрезерование — нарезание резьбы методом фрезерования по спиральной траектории. Альтернатива метчику и плашке с рядом преимуществ.

Преимущества резьбофрезерования перед метчиком

• Одна резьбофреза подходит для правой и левой резьбы
• Возможность нарезания резьб в материалах HRC 60+ (закалённые стали)
• При поломке инструмент не застревает в отверстии
• Контроль натяга резьбы изменением корректора диаметра
• Одна фреза — несколько шагов (у многовитковых фрез)

Виды резьбофрез

• Одновитковые — для длинных резьб и нестандартных профилей
• Трёхвитковые — стандарт для большинства задач: баланс производительности и универсальности
• Полновитковые — максимальная производительность, нарезание за один проход
• Резьбофрезы со сменными пластинами — для крупных резьб (M40 и выше)

Фасочное фрезерование

Фасочное фрезерование — снятие фасок под заданным углом (30°, 45°, 60°, 90°) на кромках деталей. Применяется для подготовки под сварку, снятия заусенцев, формирования зенковок под головки винтов.

Инструмент: монолитные фасочные фрезы и фасочные фрезы со сменными пластинами. При обработке большого числа однотипных деталей предпочтительны фрезы со СМП — более экономичны. Для точных малых фасок — монолитные.

Трохоидальное фрезерование

Трохоидальное (динамическое) фрезерование — стратегия обработки, при которой фреза движется по циклоидальной траектории с малым радиальным перекрытием (ae = 5–20% Dc) при большой осевой глубине (ap = 2–5×Dc). Постоянный угол контакта инструмента с заготовкой — ключевое преимущество.

Когда применять трохоидальное фрезерование

• Глубокие узкие пазы в нержавеющих и жаропрочных сталях
• Обработка закалённых сталей (HRC 45–55) монолитными фрезами
• Когда традиционная обработка вызывает вибрации или перегрев
• Максимизация стойкости инструмента при высокой производительности

Сравнение с традиционным фрезерованием паза

Высокоскоростное фрезерование (HSM)

Высокоскоростное фрезерование (HSM — High Speed Machining) — работа на скоростях резания в 5–10 раз выше обычных, при малых ap и ae. Основной принцип: при очень высокой Vc тепло генерируется быстро, но уходит со стружкой, не успевая передаться в деталь или инструмент.

Применение HSM

• Чистовая обработка пресс-форм из закалённых сталей (HRC 50–65)
• Высокопроизводительная обработка алюминиевых сплавов
• Тонкостенные детали в авиакосмосе
• Электродные заготовки из графита

Требования для HSM

• Высокочастотный шпиндель (10 000–60 000 об/мин)
• Термоусадочные или гидравлические оправки с биением <0,003 мм
• Специализированные высокоскоростные фрезы с балансировкой
• CAM-система с поддержкой HSM-стратегий
• Жёсткий станок с высокоточными шариковинтовыми парами

Сравнительная таблица видов фрезерования

FAQ: частые вопросы о видах фрезерования

Чем торцевая фреза с 45° лучше, чем с 90°?

Фреза 45° распределяет силы между радиальной и осевой составляющими, снижая риск выкрашивания пластины при входе в резание и выходе. Фреза 90° лучше для тонкостенных деталей — нет осевой нагрузки, деталь не прогибается. Выбор зависит от жёсткости детали и требований к геометрии обработанной поверхности.

Когда применять дисковую фрезу вместо концевой?

Дисковая фреза предпочтительна при прорезании глубоких и длинных пазов (соотношение глубины к ширине более 3:1), при отрезке и при обработке нескольких параллельных пазов одновременно набором фрез. Концевая фреза удобнее при ограниченном пространстве и сложной траектории.

Как правильно войти в карман концевой фрезой, чтобы не сломать её?

Никогда не врезайтесь вертикально (осевое погружение) концевой фрезой — торцевые кромки не рассчитаны на такую нагрузку. Используйте наклонное врезание (ramp, угол 1–3°), дуговое врезание (arc entry) или предварительно просверлите отверстие диаметром ≥ диаметра фрезы.

Резьбофреза или метчик — что выбрать?

Метчик производительнее и проще в использовании для стандартных сталей. Резьбофреза предпочтительна при обработке твёрдых и нержавеющих материалов, резьбах большого диаметра, глухих отверстиях с ограниченным выходом, а также когда поломка инструмента в отверстии недопустима.

Что такое «чистовой проход» и нужен ли он всегда?

Чистовой проход — финишный проход с малыми ap (0,1–0,3 мм) и fn для достижения требуемой Ra и точности размера. Он нужен при требованиях Ra ≤ 3,2 мкм, допусках IT7 и точнее. Если деталь идёт под шлифование или требования грубые (Ra 12,5) — чистовой проход не обязателен.

Почему трохоидальное фрезерование увеличивает стойкость?

При трохоидальной стратегии малый угол контакта (5–20% диаметра) означает, что каждый зуб находится в резании малую долю оборота — большую часть цикла кромка охлаждается. Это резко снижает тепловую нагрузку. Одновременно большое ap позволяет распределить нагрузку по всей длине кромки, уменьшая локальный износ у торца фрезы.
