Как выбрать корпус фрезы и подобрать аналог

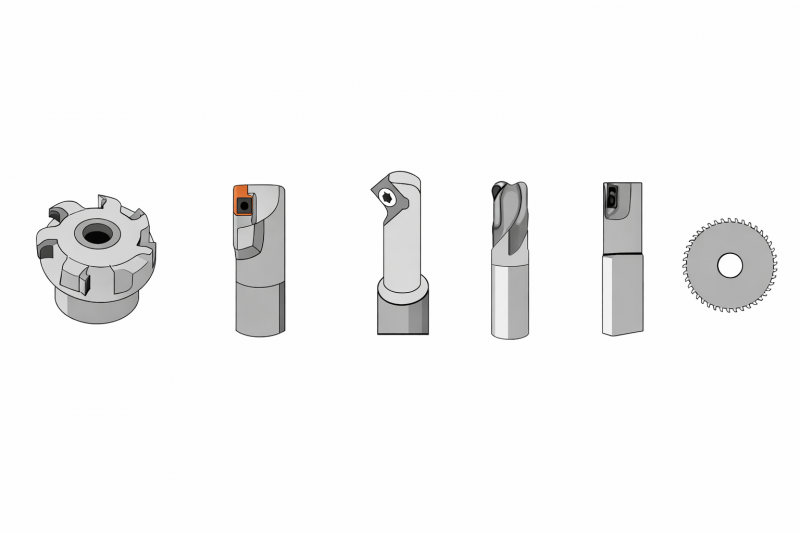

Типы корпусов фрез
Корпус фрезы (оправка с гнёздами под пластины) определяет тип операции, возможные режимы резания и совместимые сменные пластины. Неправильный выбор корпуса делает даже качественную пластину неэффективной.
По конструкции и назначению
| Тип корпуса | Угол в плане | Основное применение |
|---|---|---|
| Торцевые фрезы (насадные) | 45°, 60°, 90° | Торцевое фрезерование плоскостей |
| Концевые фрезы со сменными пластинами | 90°, 45° | Контурное фрезерование, уступы, карманы |
| Дисковые фрезы | 90° | Прорезка пазов, отрезка |
| Фасонные фрезы | переменный | Радиусные поверхности, профильные операции |
| Высокоскоростные фрезы | 45° | HSM-обработка, тонкостенные детали |
По способу крепления на шпинделе
Насадные корпуса — устанавливаются на оправки для насадных фрез через центральное отверстие. Типоразмеры посадки: 16, 22, 27, 32, 40 мм. Применяются для диаметров от 50 мм и выше.
Концевые корпуса с хвостовиком — крепятся непосредственно в патроны Weldon, цанговые патроны ER или гидропатроны. Хвостовик цилиндрический или Weldon.
Хвостовик и интерфейс шпинделя
Тип интерфейса шпинделя напрямую определяет, какую оправку и корпус фрезы можно использовать на конкретном станке.
Стандарты интерфейса шпинделя
| Стандарт | Обозначение | Скорость вращения | Применение |
|---|---|---|---|
| SK (ISO 7388) | SK30, SK40, SK50 | До 12 000 об/мин | Универсальные ОЦ, средние нагрузки |
| BT (MAS 403) | BT30, BT40, BT50 | До 15 000 об/мин | Японские и корейские ОЦ |
| HSK (DIN 69893) | HSK-A63, HSK-A100 | До 40 000 об/мин | Высокоскоростная обработка |
| Морзе (MT) | MT2, MT3, MT4 | До 6 000 об/мин | Сверлильные, старые фрезерные станки |
Оправки для SK (DIN 69871) и BT взаимозаменяемы по посадочному конусу, но не по системе затяжки. Смешение стандартов недопустимо.
Диаметр фрезы и число зубьев
Диаметр корпуса выбирается исходя из ширины обрабатываемой зоны и мощности шпинделя. Рекомендуемое соотношение: ширина фрезерования ae = 0,6–0,8 × Dc для торцевых фрез, ae = 0,05–0,25 × Dc для концевых.
Выбор диаметра по мощности шпинделя
| Мощность шпинделя | Рекомендуемый Dc | Число пластин |
|---|---|---|
| До 5 кВт | 40–63 мм | 2–4 |
| 5–11 кВт | 63–100 мм | 4–6 |
| 11–22 кВт | 100–160 мм | 6–10 |
| Более 22 кВт | 160–315 мм | 10–20 |
Шаг зубьев
Крупный шаг (малое число зубьев) — лучший отвод стружки, меньшие силы резания, применяется для обработки материалов с длинной стружкой (сталь, алюминий) и при недостаточной мощности станка.
Мелкий шаг (большое число зубьев) — высокая производительность, применяется для чугуна, закалённых сталей и при хорошей жёсткости системы СПИД.
Неравномерный шаг — снижает вибрации при нестабильном закреплении заготовки, предпочтителен для тонкостенных деталей.
Система крепления пластин
Совместимость корпуса и сменной пластины определяется не только формой гнезда, но и системой крепления.
Способы крепления
| Тип крепления | Обозначение | Особенности |
|---|---|---|
| Прижимной клин (W-крепление) | W | Высокие нагрузки, надёжно, требует специального ключа |
| Винтовое (S-крепление) | S | Быстрая замена, точное позиционирование, распространённое |
| Комбинированное (P-крепление) | P | Прижим + штифт, для пластин с отверстием и без |
| Рычажное (M-крепление) | M | Точность, используется на координатных станках |
Как подобрать аналог корпуса фрезы
При замене корпуса фрезы необходимо проверить совместимость по нескольким уровням:
Шаг 1: Совместимость пластин
Определите ISO-код используемой пластины. Новый корпус должен быть рассчитан на тот же тип пластины. Форма гнезда, угол наклона и система крепления должны совпадать. Если используются сменные фрезерные пластины, проверьте совместимость по каталогу производителя корпуса.
Шаг 2: Интерфейс шпинделя
Стандарт хвостовика корпуса (SK/BT/HSK) должен соответствовать оправке или шпинделю станка. Посадочный диаметр насадного корпуса должен совпадать с диаметром оправки.
Шаг 3: Геометрические параметры
Диаметр Dc, длина L, вылет и максимальная глубина резания ap должны быть идентичны или близки к исходному корпусу. Допустимое отклонение по Dc: ±0 мм (точное совпадение), по ap: допустимо увеличение не более чем на 10%.
Шаг 4: Геометрия корпуса
Угол в плане κr (45°, 60°, 90°) определяет направление сил резания. Корпус с κr = 90° создаёт радиальные силы, κr = 45° — равномерно распределяет нагрузку. Замена угла в плане изменяет технологию обработки.
Таблица совместимости: корпуса и пластины
| Серия корпуса | Форма пластины | Угол в плане | Применение |
|---|---|---|---|
| Торцевые 45° | APKT, APMT, SNMG | 45° | Торцевое фрезерование, универсальное |
| Торцевые 90° | SEHT, SEET, LNGX | 90° | Уступы, карманы, торцы с прямым углом |
| Концевые 90° | APKT, ADKT, LNMU | 90° | Контурное фрезерование, карманы |
| Дисковые | LNGU, LNGX, LSMT | 90° | Пазы, отрезка, глубокое фрезерование |
| Сферические | RCMT, RDHX, RCKT | перем. | 3D-поверхности, штампы, пресс-формы |
Ошибки при выборе и замене корпуса
Ошибка 1: Несовпадение системы крепления пластин
Внешне похожие корпуса разных серий могут иметь разные системы крепления. Пластина с отверстием под S-крепление не встанет в корпус с W-клином. Проверяйте не только форму гнезда, но и тип крепления.
Ошибка 2: Игнорирование допустимой глубины резания
Каждый корпус имеет максимальный ap, превышение которого ведёт к поломке корпуса и пластины. Увеличение ap сверх нормы на 20–30% в 4–6 раз ускоряет износ гнёзд для пластин.
Ошибка 3: Замена угла в плане без корректировки режимов
Переход с κr = 45° на κr = 90° увеличивает радиальные силы резания примерно на 40%. На нежёстких заготовках и при тонких стенках это может вызвать вибрацию и брак.
Ошибка 4: Несоответствие посадочного диаметра оправки
Насадной корпус с посадочным отверстием 27 мм нельзя установить на оправку 32 мм даже через переходник. Соединение будет нежёстким и небезопасным.
Часто задаваемые вопросы
Можно ли использовать пластины одного производителя в корпусе другого?
Технически — да, если ISO-код пластины и форма гнезда корпуса совместимы. Однако производители оптимизируют геометрию гнезда под свои пластины, поэтому максимальный ресурс достигается при использовании пластин рекомендованных марок. На черновых операциях смешение, как правило, допустимо; на чистовых — требует проверки.
Как определить, подходит ли корпус для высокоскоростной обработки?
Корпус для HSM должен иметь балансировочные выточки или быть сертифицирован производителем для оборотов свыше 15 000 об/мин. Обычные корпуса без балансировки безопасны до 8 000–10 000 об/мин. Превышение этого предела создаёт опасную дисбаланс-нагрузку на шпиндель.
Какой диаметр корпуса выбрать для обработки кармана 80×80 мм?
Оптимальный Dc = 50–63 мм. Это обеспечит перекрытие ширины за 1–2 прохода с ae = 0,7–0,8 × Dc, при этом фреза войдёт в угол кармана без остаточного материала. Диаметры свыше 80 мм не позволят войти в углы кармана.
Что делать, если корпус нужного диаметра недоступен?
Допускается использование корпуса меньшего диаметра с увеличением числа проходов. Использование большего диаметра возможно только при достаточном вылете и жёсткости системы. В обоих случаях корректируются режимы резания.
Как часто нужно проверять гнёзда для пластин?
Гнёзда осматриваются при каждой замене пластины. Критерии замены корпуса: видимые трещины гнезда, выработка посадочной поверхности более 0,05 мм, повреждение резьбы крепёжного винта. Корпус с изношенными гнёздами не обеспечивает точного позиционирования пластины.
Чем отличается корпус с внутренней подачей СОЖ от обычного?
Корпуса с внутренней подачей СОЖ имеют каналы, подводящие охлаждающую жидкость непосредственно к режущей кромке. Это снижает температуру в зоне резания на 30–50°C и увеличивает ресурс пластины при обработке нержавеющих сталей и жаропрочных сплавов на 40–80%.
