Как выбрать фасочную фрезу SSY для обработки металла

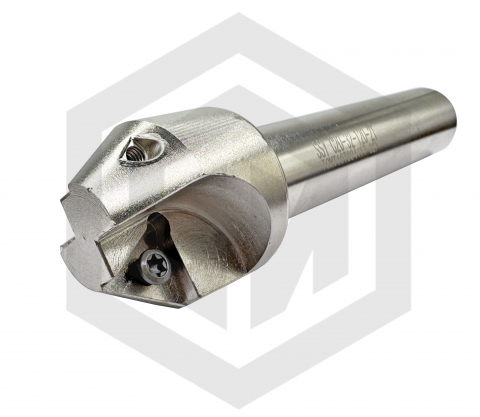

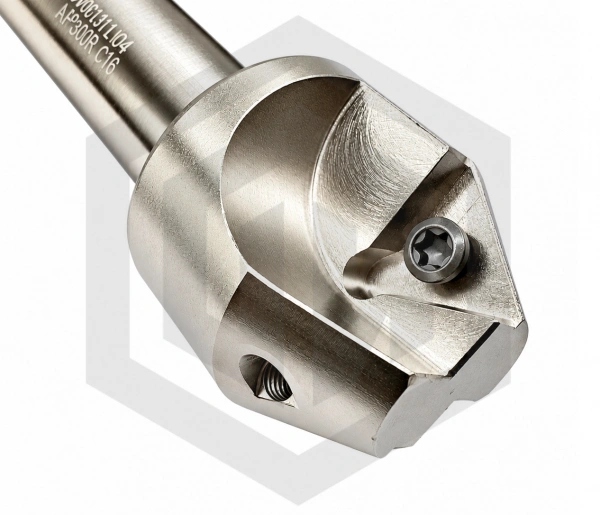

Фасочные фрезы SSY STI предназначены для снятия фасок 30° и обработки кромок деталей. Это концевые фрезы со сменными твердосплавными пластинами TCMT, цилиндрическим хвостовиком и одним или двумя зубьями. При выборе учитывайте угол обработки, диаметр режущей части, глубину резания и размеры корпуса.
С чего начинать подбор
Сначала определите угол фаски по чертежу. У серии SSY главный угол в плане KAPR составляет 30°. Затем проверьте диаметр режущей части. В каталоге доступны исполнения 12, 20 и 30 мм. Эти параметры необходимо сопоставить с геометрией детали и расположением обрабатываемой кромки.
Когда нужна фасочная фреза 30°
Фрезы фасочные 30° выбирают для формирования кромки под заданным углом. Такая фасочная фреза по металлу применяется при обработке деталей, для которых требуется соответствующая геометрия фаски. Размер получаемой фаски зависит от положения инструмента относительно поверхности и глубины врезания.
Если требуется другой угол, сравните фасочные фрезы SSK под 45° или фрезы DC01 под 60°. Для обработки фасок 30° также доступны фрезы ZC01. Другие серии собраны в разделе фасочных фрез со сменными пластинами.
Что проверить перед покупкой
Фрезы SSY имеют цилиндрические хвостовики диаметром 12 и 20 мм. Рабочая длина составляет 40 мм, общая – 110, 120 или 130 мм. Перед заказом проверьте совместимость хвостовика с применяемым патроном и достаточность рабочей длины для доступа к кромке.
Фасочная фреза со сменными пластинами SSY использует режущие элементы TCMT0902** или TCMT16T3**. Для корпуса диаметром 12 мм предусмотрены TCMT0902**, для корпусов 20 и 30 мм – TCMT16T3**. Подобрать режущие элементы можно в разделе твердосплавных пластин TCMT. Сверяйте полное обозначение и сплав под обрабатываемый материал.
Корпуса поставляются с ключом и предустановленными крепежными винтами. Режущие пластины приобретаются отдельно. Для модели диаметром 12 мм указан ключ T06, для корпусов 20 и 30 мм – T15.

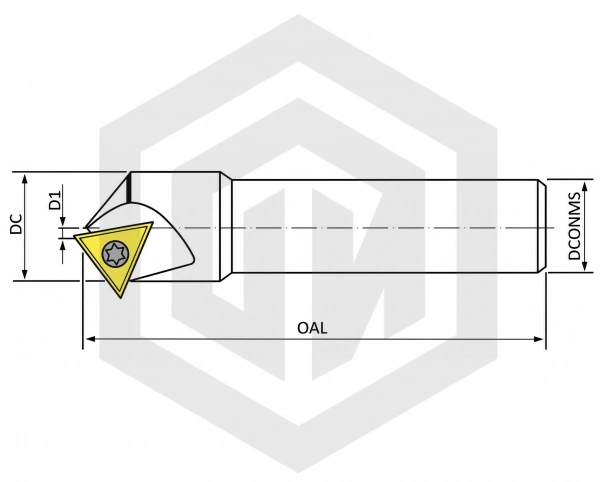

| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Главный угол KAPR | 30° | Соответствие геометрии фаски |
| Диаметр режущей части DC | 12, 20 или 30 мм | Выбор размера инструмента |
| Хвостовик | Цилиндрический, 12 или 20 мм | Совместимость с патроном |
| Рабочая длина LU | 40 мм | Проверка доступа к кромке |
| Общая длина OAL | 110, 120 или 130 мм | Проверка вылета инструмента |
| Глубина резания APMX | 7,7 или 13 мм | Контроль допустимой глубины |
| Количество зубьев | 1 или 2 | Учет конструкции режущей части |
| Сменные пластины | TCMT0902** или TCMT16T3** | Подбор совместимых режущих элементов |
Чтобы подобрать фасочную фрезу SSY, сначала сверьте угол 30° с чертежом, затем определите необходимый диаметр режущей части и глубину резания. Проверьте цилиндрический хвостовик, рабочую длину и совместимость пластин TCMT с выбранным корпусом.
Часто задаваемые вопросы
1. Для чего нужна фасочная фреза SSY?
Фрезы SSY STI предназначены для снятия фасок 30° и обработки кромок металла. Это концевые фрезы со сменными твердосплавными пластинами TCMT0902** и TCMT16T3**.
2. Чем фасочная фреза SSY отличается от SSK?
Основное отличие – угол обработки и совместимые пластины. У SSY главный угол в плане 30° и используются пластины TCMT, у SSK угол 45° и применяется пластина APMT1135**.
3. Когда выбирать именно фасочную фрезу SSY?
Когда требуется концевая фасочная фреза по металлу с углом 30°, цилиндрическим хвостовиком и диаметром режущей части 12, 20 или 30 мм.
4. На что обратить внимание при работе?
Проверяйте положение фрезы относительно кромки, глубину резания и закрепление цилиндрического хвостовика в патроне. Используйте пластины TCMT, подходящие к конкретному корпусу.
5. Как правильно подобрать фасочную фрезу SSY?
Сверьте угол 30° с чертежом, выберите диаметр режущей части и проверьте глубину резания. Затем учитывайте размер цилиндрического хвостовика и подходящую пластину: TCMT0902** для корпуса 12 мм или TCMT16T3** для корпусов 20 и 30 мм.
