Как выбрать фасочную фрезу SD для обработки металла

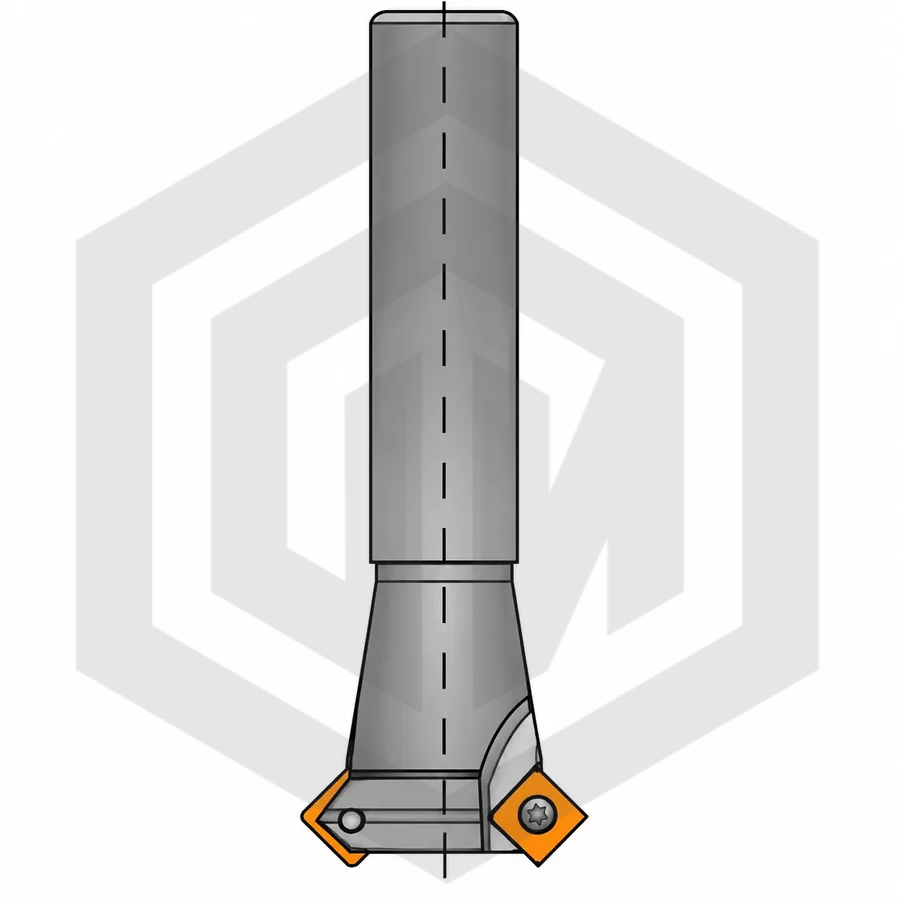

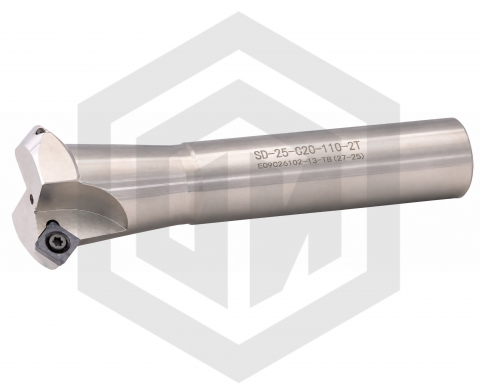

Фасочные фрезы SD STI применяются для снятия фасок 45° и обработки кромок деталей. Это концевые фрезы со сменными режущими пластинами SPMW0903** и цилиндрическим хвостовиком. В серии представлены три исполнения, различающиеся диаметром режущей части, размером хвостовика и количеством зубьев.
С чего начинать подбор
Сначала определите требуемый угол фаски по чертежу. У всех фрез SD главный угол в плане KAPR составляет 45°. Затем проверьте диаметр режущей части. В каталоге доступны модели диаметром 10, 12 и 25 мм. Размер корпуса выбирают с учетом геометрии детали и доступности обрабатываемой кромки.
Когда нужна фасочная фреза 45°
Фрезы фасочные 45° выбирают для формирования кромки под заданным углом. Фасочная фреза по металлу позволяет обрабатывать кромку с учетом положения инструмента относительно детали. Размер получаемой фаски зависит от траектории движения фрезы и глубины врезания.
Для сравнения инструментов с тем же углом рассмотрите фасочные фрезы SSK или фрезы AC01. Если требуется другой угол, доступны фасочные фрезы SSY под 30°. Другие конструкции собраны в разделе фасочных фрез со сменными пластинами.
Что проверить перед покупкой
Фрезы SD имеют цилиндрические хвостовики диаметром 12, 16 и 20 мм. Рабочая длина составляет 40 мм, общая – 100 или 110 мм. Перед заказом проверьте совместимость хвостовика с применяемым патроном и необходимый вылет инструмента.
Фасочная фреза со сменными пластинами SD использует режущие элементы SPMW0903**. При подборе сверяйте полное обозначение пластины, геометрию и сплав с обрабатываемым материалом. Пластины другого типоразмера не следует устанавливать без подтверждения совместимости с корпусом.
Максимальная глубина резания для серии составляет 4,6 мм. Корпуса поставляются с ключом и установленными крепежными винтами, а сменные режущие пластины приобретаются отдельно.
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Главный угол KAPR | 45° | Соответствие геометрии фаски |
| Диаметр режущей части DC | 10, 12 или 25 мм | Выбор размера инструмента |
| Тип хвостовика | Цилиндрический | Совместимость с патроном |
| Диаметр хвостовика | 12, 16 или 20 мм | Подбор зажимной оснастки |
| Рабочая длина LU | 40 мм | Проверка доступа к кромке |
| Общая длина OAL | 100 или 110 мм | Проверка вылета инструмента |
| Глубина резания APMX | 4,6 мм | Контроль допустимой глубины |
| Количество зубьев | 1 или 2 | Учет конструкции режущей части |
| Сменные пластины | SPMW0903** | Подбор совместимых режущих элементов |
Чтобы подобрать фасочную фрезу SD, сначала сверьте угол обработки 45° с чертежом, затем выберите диаметр режущей части и количество зубьев. Проверьте размер цилиндрического хвостовика, глубину резания и совместимость пластин SPMW0903** с корпусом.
Часто задаваемые вопросы
1. Для чего нужна фасочная фреза SD?
Фрезы SD STI предназначены для снятия фасок 45° и обработки кромок металла. Это концевые фрезы со сменными пластинами SPMW0903**.
2. Чем фасочная фреза SD отличается от SSK?
Обе серии имеют главный угол в плане 45°, но отличаются режущими элементами и размерами корпусов. SD использует пластины SPMW0903**, а SSK – APMT1135**.
3. Когда выбирать именно фасочную фрезу SD?
Когда требуется концевая фасочная фреза по металлу с углом 45°, цилиндрическим хвостовиком и диаметром режущей части 10, 12 или 25 мм. Максимальная глубина резания составляет 4,6 мм.
4. На что обратить внимание при работе?
Проверяйте положение инструмента относительно кромки, глубину резания и закрепление цилиндрического хвостовика в патроне. Используйте совместимые пластины SPMW0903**.
5. Как правильно подобрать фасочную фрезу SD?
Сверьте угол 45° с чертежом, выберите диаметр режущей части и количество зубьев. Затем проверьте хвостовик 12, 16 или 20 мм, рабочую длину 40 мм и совместимость пластины SPMW0903**.
