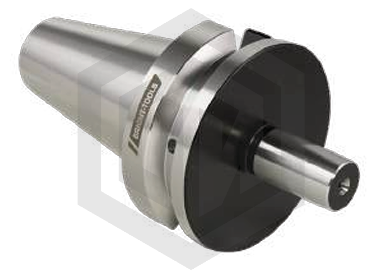

BT-B Оправки для сверлильного патрона (конус Морзе)

Как выбрать оправку для сверлильного патрона с конусом BT

Конус Морзе — это проверенный десятилетиями способ закрепить сверло, зенкер или развёртку. Но на фрезерных станках с конусом BT этот стандарт не стыкуется напрямую. Вот тут и нужен переходник. Оправка BT под сверлильный патрон с внутренним конусом Морзе решает задачу: вы получаете жёсткую посадку и возможность работать сверлильным инструментом на высокооборотном фрезерном оборудовании.

Самый частый вопрос — какой размер конуса брать. В нашей линейке — все ходовые номера от МК1 до МК5. Для мелких работ (сверление отверстий до 6-8 мм в стали) хватит конуса морзе 1 или конуса морзе 2. Они дают минимальное биение и не перегружают шпиндель. Если же сверлите диаметром 10-14 мм — берите конус морзе 3. Это золотая середина: жёсткость уже приличная, а габариты оправки ещё позволяют работать в стеснённых условиях.

Для тяжёлого сверления (диаметр от 16 мм и выше, глубокие отверстия) нужны конус морзе 4 и конус морзе 5. Оправка под них массивнее, но именно она не даст провернуть инструмент на больших нагрузках. Важный момент: чем больше номер конуса, тем короче вылет инструмента при том же размере оправки. Это плюс к жёсткости.

А если обрабатываете деталь, где каждый миллиметр вылета на счету — смотрите в сторону укороченных исполнений. Та же посадка МК, но оправка физически короче. Станок получает меньше рычага, вибрации падают, ресурс инструмента растёт. Переходник конус морзе 2 переходник для BT30, переходник конус морзе 3 для BT40 или BT50 — подбирайте под свой шпиндель.

Перед покупкой уточните, какой именно патрон с конусом морзе будете ставить. У разных производителей клиновые замки или резьба для клина могут отличаться по мелочам.

Часто задаваемые вопросы

1. Для чего нужна оправка с конусом морзе на хвостовике BT?

Чтобы поставить обычный сверлильный патрон (например, КМ2 или КМ3) в шпиндель фрезерного станка с конусом BT30, BT40 или BT50. Без неё вы просто не закрепите сверло.

2. Чем отличается конус морзе 3 от конуса морзе 4 в такой оправке?

Диаметром хвостовика и длиной. МК4 — толще и жёстче, но требует более мощного станка. Для сверления диаметром до 12 мм хватит МК3, от 12 до 20 мм — берите МК4.

3. Когда выбирать укороченный конус морзе вместо стандартного?

Когда работаете в труднодоступном месте или важна максимальная жёсткость. Чем короче оправка, тем меньше вибраций при сверлении на высоких подачах.

4. На что обратить внимание при работе с такой оправкой?

Перед установкой проверьте чистоту конусов. Даже маленькая стружка на конусе Морзе даст биение до 0.1 мм.

5. Как правильно подобрать оправку для сверлильного патрона?

Сначала определите тип своего шпинделя (BT30/40/50). Затем посмотрите, какой конус у вашего сверлильного патрона (МК1-5). Выбирайте оправку, где эти два параметра совпадают. Длину берите минимально возможную под вашу задачу.
