Что такое штревель и для чего он нужен
Штревель (тяговый болт, draw bar bolt, pull stud) — крепёжный элемент, который удерживает оправку с инструментом в шпинделе фрезерного станка. Он ввинчивается в хвостовик оправки со стороны конуса и затягивается механизмом зажима шпинделя (пружинным пакетом или гидравликой).
Несмотря на кажущуюся простоту, штревель является критически важным элементом: его неправильный выбор или износ приводит к ненадёжному зажиму оправки, вибрациям, браку и в крайних случаях — к выпадению инструмента из шпинделя во время обработки.
Правильный штревель должен соответствовать: стандарту конуса шпинделя, диаметру хвостовика оправки, конструкции механизма зажима станка и тяговому усилию. Небольшие визуальные различия в форме головки или длине штревеля могут сделать его несовместимым с конкретным шпинделем.
Стандарты конусов шпинделя и совместимость
Штревель всегда привязан к стандарту конуса шпинделя. Основные стандарты, используемые на фрезерных станках с ЧПУ:
SK / ISO (DIN 69871, ISO 7388)
Наиболее распространённый стандарт в Европе и России. Конус 7:24, не самозатягивающийся. Типоразмеры: SK30, SK40, SK50. Применяется на большинстве вертикальных и горизонтальных ОЦ среднего класса. Оправки SK описаны в каталоге SK DIN 69871.
BT (MAS 403, JIS B 6339)
Японский стандарт, визуально похожий на SK, но не совместимый с ним по геометрии фланца и резьбе штревеля. Типоразмеры: BT30, BT40, BT50. Широко применяется на японских и корейских станках, а также на ОЦ, производимых по японской лицензии. Оправки BT — в разделе BT.
HSK (DIN 69893)
Полый укороченный конус. Самоцентрирующийся, подходит для высоких скоростей (до 40 000 об/мин). Зажим осуществляется изнутри конуса — штревель в классическом понимании здесь не применяется, вместо него используется внутренний механизм зажима. Типоразмеры: HSK-A32, HSK-A63, HSK-A100.
Конус Морзе (MT)
Самозатягивающийся конус, применяется преимущественно на сверлильных станках и старом фрезерном оборудовании. Для MT используются специальные штревели или клинья выбивания.

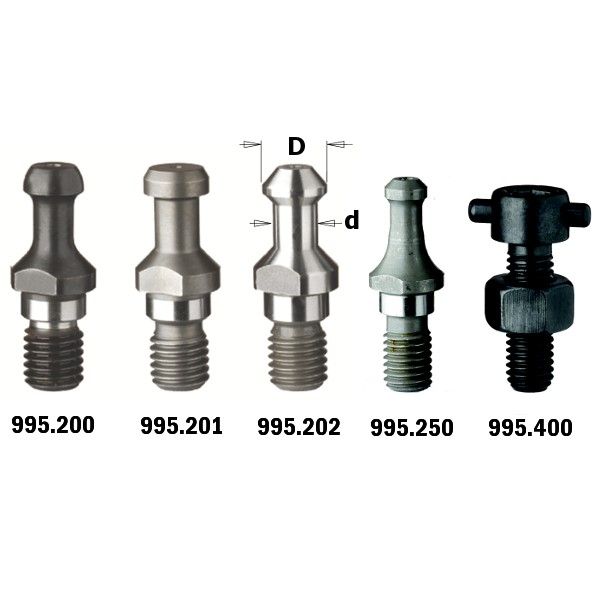

Типы штревелей
Конструкция штревеля определяется типом механизма зажима шпинделя.

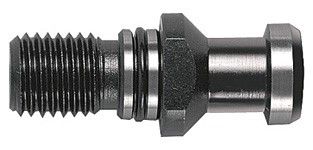

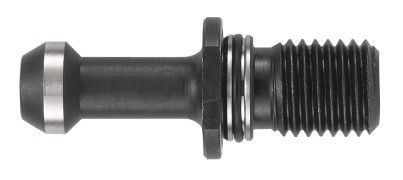

Штревели для пружинного зажима
Наиболее распространённый тип. Механизм зажима шпинделя использует пакет тарельчатых пружин для создания тягового усилия. Штревель имеет резьбовую часть для ввинчивания в оправку и специальную головку для захвата механизмом зажима.

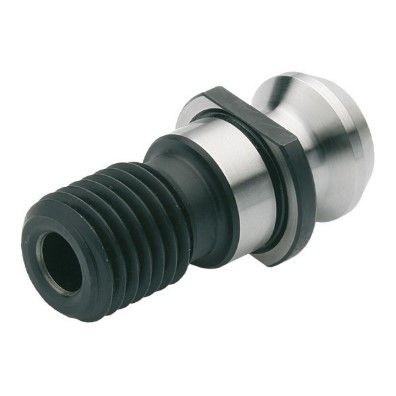

Штревели для гидравлического зажима
Применяются на станках с гидравлическим механизмом смены инструмента. Геометрия головки и длина могут отличаться от штревелей для пружинного зажима даже при одинаковом стандарте конуса.

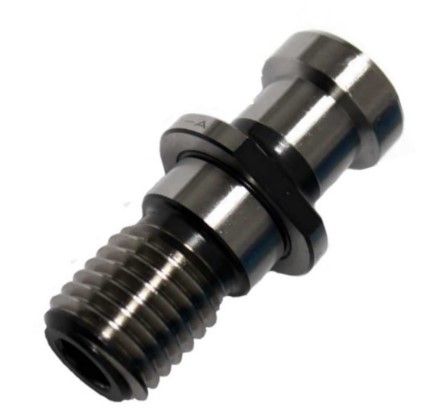

Штревели с различной длиной
Длина штревеля критически важна для корректной работы механизма зажима. Слишком короткий штревель — механизм не захватывает, зажим отсутствует. Слишком длинный — оправка не входит в конус до упора, возникает биение и неточность позиционирования.
Как выбрать штревель: пошаговый алгоритм
Шаг 1: Определите стандарт шпинделя
Стандарт шпинделя указан в паспорте станка. Если паспорт недоступен — осмотрите шпиндель: SK и BT визуально похожи, но различаются геометрией торца и размером конуса. Для BT характерна симметричная проточка на фланце оправки; для SK — особый кольцевой паз под захваты манипулятора АСИ.
Шаг 2: Определите типоразмер
Основные типоразмеры и их параметры:
| Конус | Диаметр конуса, мм | Резьба штревеля | Применение |
|---|---|---|---|
| SK30 / BT30 | 31,75 | M12 | Лёгкие ОЦ, высокоскоростная обработка |
| SK40 / BT40 | 44,45 | M16 | Универсальные ОЦ, стандартный выбор |
| SK50 / BT50 | 69,85 | M24 | Тяжёлые ОЦ, высокие нагрузки |
Шаг 3: Уточните конструкцию головки
Форма головки штревеля должна точно соответствовать конструкции механизма зажима станка. Производители станков (Mazak, DMG, Haas, Fanuc и др.) могут использовать штревели с нестандартной геометрией головки. В таких случаях необходимо уточнять спецификацию у производителя станка или использовать штревели, рекомендованные в руководстве по обслуживанию.
Шаг 4: Проверьте длину
Длина штревеля измеряется от торца конуса оправки до конца резьбы. Стандартные длины для SK40: 45–55 мм. Перед заказом сравните с изношенным штревелем или уточните размер в документации станка.
Шаг 5: Проверьте материал и покрытие
Штревели изготавливаются из легированных сталей с термообработкой HRC 38–45. Усиленные штревели для тяжёлых нагрузок выполняются из более прочных сталей. Поверхностное фосфатирование или оксидирование снижает риск коррозии и прихватывания в резьбе оправки.
Таблица совместимости штревелей и оправок
| Стандарт | Типоразмер | Резьба | Тяговое усилие, кН | Тип оправки |
|---|---|---|---|---|
| BT | BT30 | M12×1,75 | 4–8 | BT30-ER, BT30-EM |
| BT | BT40 | M16×2,0 | 10–16 | BT40-ER, BT40-SL, BT40-HC |
| BT | BT50 | M24×3,0 | 20–32 | BT50-FM |
| SK (DIN 69871) | SK30 | M12×1,75 | 4–8 | SK30-ER |
| SK (DIN 69871) | SK40 | M16×2,0 | 10–16 | SK40-ER, SK40-SL |
| SK (DIN 69871) | SK50 | M24×3,0 | 20–32 | SK50-FM |
Установка и обслуживание штревеля
Момент затяжки
Штревель ввинчивается в оправку с нормированным моментом затяжки. Для BT40/SK40 — как правило, 25–35 Н·м. Перетяжка ведёт к повреждению резьбы оправки; недотяжка — к ослаблению и выбиванию во время работы. Всегда уточняйте момент затяжки в документации оправки.
Периодичность осмотра
Штревель осматривается при каждой разборке оправки. Признаки замены: видимые трещины на корпусе, деформация или скругление граней головки, повреждение или срыв резьбы, люфт в зажимном механизме более 0,05 мм.
Смазка
Резьбовая часть штревеля смазывается небольшим количеством антизадирной смазки (молибденовой или медной) при каждой установке. Сухая резьба при регулярных циклах зажима/разжима изнашивается значительно быстрее.
Типичные ошибки при выборе и эксплуатации
Ошибка 1: Использование штревеля BT вместо SK
BT и SK выглядят похоже, но различаются геометрией фланца оправки и посадочным диаметром конуса. Штревель BT40 и SK40 имеют одинаковую резьбу M16, но разную геометрию головки. Установка оправки BT в шпиндель SK и наоборот невозможна физически, однако ошибочная установка штревеля от другого стандарта в оправку может быть незамечена и привести к ненадёжному зажиму.
Ошибка 2: Игнорирование износа головки
Изношенная головка штревеля не захватывается механизмом зажима полностью. Визуально станок сигнализирует о смене инструмента штатно, но фактическое тяговое усилие снижено в 2–3 раза. Результат — выпадение оправки во время обработки.
Ошибка 3: Неправильная длина
Штревель с длиной больше стандартной не позволяет оправке войти в конус на полную глубину. Биение инструмента возрастает, точность обработки ухудшается. Штревель с длиной меньше стандартной — механизм зажима не захватывает головку.
Ошибка 4: Использование штревелей неизвестного происхождения
Штревели из неизвестных источников могут не соответствовать нормированной твёрдости и геометрии. Отказ штревеля во время работы шпинделя — серьёзная авария с возможным травматизмом.
Часто задаваемые вопросы
Можно ли использовать штревель BT40 в шпинделе SK40?
Нет. Несмотря на одинаковую резьбу M16, геометрия головки штревеля BT и SK различается. Механизм зажима шпинделя SK не захватит головку штревеля BT корректно, что приведёт к ненадёжному зажиму или невозможности смены инструмента через АСИ.
Как определить стандарт шпинделя, если паспорт станка утерян?
Измерьте большой диаметр конуса шпинделя: SK40/BT40 = 44,45 мм, SK50/BT50 = 69,85 мм. Для различения SK и BT при одинаковом диаметре обратите внимание на фланец оправки: BT имеет кольцевую канавку под ATC-захват на равном расстоянии от торца; SK (DIN 69871 форма A) — паз под ориентирующий выступ шпинделя с одной стороны.
Как часто нужно менять штревель?
Ресурс штревеля зависит от интенсивности эксплуатации и условий обслуживания. При правильной смазке и нормальном числе циклов смены инструмента штревель служит 1–3 года. Рекомендуется проверять состояние каждые 3–6 месяцев и заменять при первых признаках износа, не дожидаясь отказа.
Можно ли применять один и тот же штревель для разных оправок одного стандарта?
Да, при условии, что все оправки соответствуют одному стандарту и типоразмеру (например, BT40) и штревель имеет соответствующую резьбу. Разные производители оправок используют одинаковую резьбу M16×2,0 для BT40 — штревель будет совместим. Исключения: оправки с нестандартной резьбой или специальной геометрией под конкретный механизм зажима.
Что произойдёт, если эксплуатировать станок с изношенным штревелем?
Постепенное снижение надёжности зажима: вибрации, ухудшение шероховатости поверхности, отклонения от геометрии детали. В критических случаях — выпадение оправки с инструментом из шпинделя. Это не только порча детали и инструмента, но и реальная угроза безопасности оператора. Штревель — расходный элемент, стоимость которого несопоставима с ценой возможного ущерба.
Где найти спецификацию штревеля для нестандартного станка?
Первый источник — сервисная документация и руководство по обслуживанию станка (раздел «Обслуживание шпинделя»). Второй — официальный сервис производителя станка. Третий — измерение геометрии оригинального штревеля с составлением технического эскиза для заказа аналога.
