BT-SCA Оправки для дисковых фрез

Как выбрать оправку для дисковой фрезы с конусом BT

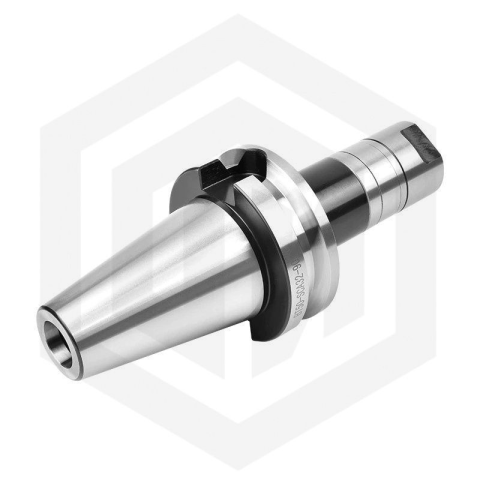

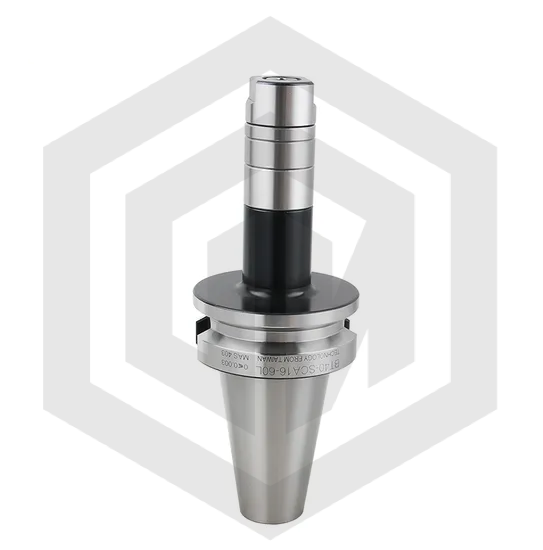

Дисковые фрезы — отрезные, прорезные, пазовые — крепятся не в цанговый патрон, а на специальную цилиндрическую оправку через центральное отверстие в теле фрезы. Оправка BT-SCA как раз предназначена для такой схемы: фреза насаживается на посадочную часть оправки, выставляется по упорному буртику и затягивается крепёжным винтом через торец.

С чего начинать подбор

Первое — тип конуса шпинделя. Для станков с конусом BT40 берёте оправку BT40, для BT50 — BT50. Это жёсткое условие: конусы не взаимозаменяемы. Если ваш станок работает с другими типами хвостовиков — смотрите весь раздел BT (MAS 403).

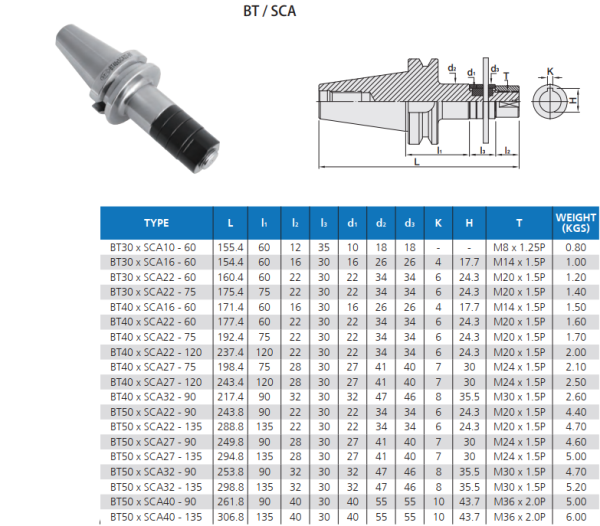

Второе — посадочный диаметр d. Он должен совпадать с внутренним диаметром отверстия дисковой фрезы. В разделе доступны значения: 16, 22, 27 и 32 мм. Под каждый диаметр — свои типоразмеры фрез, поэтому сначала смотрите на фрезу, а потом подбираете оправку.

Когда нужна оправка BT-SCA, а не концевой патрон

Концевой патрон — для фрез с цилиндрическим или конусным хвостовиком. Оправка BT-SCA — для насадных дисковых фрез без хвостовика, у которых инструмент крепится через центральное отверстие. Если вы работаете с отрезными или пазовыми дисковыми фрезами по металлу — это именно этот тип оправки.

Что проверить перед покупкой:

Наружный диаметр оправки D влияет на то, насколько близко она подходит к стенкам паза или уступа. Если работаете в стеснённых условиях, выбирайте меньший D. Функциональная длина 60 мм — для коротких вылетов и жёстких переходов. Длина 120–135 мм нужна, когда инструмент должен войти глубже в зону обработки.

Дисковые фрезы для работы с этой оправкой ищите в разделе Дисковые фрезы по металлу. Другие типы оправок и патронов на конусе BT — в родительском разделе BT (MAS 403).

Часто задаваемые вопросы

1. Для чего нужна оправка BT-SCA?

Для установки насадных дисковых фрез на фрезерный обрабатывающий центр с конусом BT. Фреза надевается на цилиндрическую посадочную часть оправки через центральное отверстие и фиксируется винтом. Без такой оправки насадную дисковую фрезу в шпиндель станка не поставить.

2. Чем BT-SCA отличается от обычного фрезерного патрона BT-ER или BT-OZ?

Патроны BT-ER и BT-OZ держат инструмент за хвостовик через цангу. BT-SCA — оправка для насадных фрез: инструмент крепится через центральное отверстие на цилиндрическую ось. Это принципиально разные схемы крепления под разные типы инструмента.

3. Когда выбирать именно оправку BT-SCA?

Когда нужно работать с отрезными, прорезными или пазовыми дисковыми фрезами на обрабатывающем центре с конусом BT. Если у фрезы есть центральное отверстие под посадку 16, 22, 27 или 32 мм — BT-SCA подойдёт.

4. На что обратить внимание при работе с оправкой BT-SCA?

Проверьте чистоту посадочной поверхности оправки и отверстия фрезы перед установкой. Биение фрезы напрямую зависит от точности посадки. Убедитесь, что фреза упёрлась в торцовый буртик оправки, и только после этого затягивайте крепёжный винт. Перекос фрезы при затяжке — частая причина повышенного биения и ускоренного износа.

5. Как правильно подобрать оправку BT-SCA под свою фрезу?

Определите три параметра: тип конуса шпинделя (BT40 или BT50), внутренний посадочный диаметр фрезы (16, 22, 27 или 32 мм) и необходимый вылет от торца шпинделя. Под вылет выбирайте функциональную длину: 60 мм — для жёстких коротких переходов, 120–135 мм — когда нужен дополнительный вылет в глубину детали.
