| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA2 |
| Производитель | STI |
| Производитель | STI |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 63 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA5 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA2 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 63 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB5 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 40 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB3 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB2 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA2 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA4 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 40 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA3 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA2 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 80 |
| Диаметр, D мм | 40 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA3 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA1 |
| Производитель | STI |
| Производитель | STI |
| Производитель | STI |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB4 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 40 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB3 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB2 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB1 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA1 |
| Производитель | STI |
| Производитель | STI |
| Производитель | STI |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 65 |
| Диаметр, D мм | 40 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA3 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB4 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA4 |
| Производитель | STI |
Как выбрать переходник на конус Морзе с конусом BT
Конус Морзе — старая добрая классика. Его до сих пор используют в сверлах, зенкерах, развертках и оправках. Но в современном фрезерном станке с ЧПУ шпиндель почти всегда под конус BT. Вот тут и нужен переходник на конус Морзе. Он превращает гнездо BT в посадочное место под инструмент с хвостовиком Морзе.
Вы работаете с BT40, BT50 или BT30? Тогда смотрите на переходник BT-MT. Первая буква — тип шпинделя (BT). Дальше идет размер: 30, 40 или 50. MT — это конус Морзе. Например, переходник BT40-MT3 ставится в BT40, а сажает инструмент с конусом Морзе 3. И никаких лишних телодвижений.
Как подобрать размер конуса Морзе:
Чаще всего используют MT2, MT3 и MT4. MT1 — для мелкого инструмента до 10–12 мм. MT2 — стандарт для сверл до 20 мм. MT3 — для тяжелых работ и оснастки диаметром до 30 мм. MT4 и MT5 — для крупного инструмента и высоких нагрузок. Чем больше номер конуса, тем толще хвостовик и выше жесткость.
Когда нужен переходник на конус Морзе 2:
Размер МТ2 — самый ходовой. Его ставят на сверла от 6 до 18 мм, развертки, зенкеры и метчики. Если у вас парк оснастки под МТ2, но станок с BT40 — берите BT40-MT2. Жесткость хорошая, вылет небольшой.
Зачем конус Морзе 3:
МТ3 уже мощнее. Подходит для сверл 16–30 мм, укороченных зенкеров и оправок под коронки. Если работаете с конструкционной сталью или нержавейкой — МТ3 дает меньше вибраций, чем МТ2 на той же нагрузке.
Конус Морзе 4 и 5 — когда высокая нагрузка:
MT4 встречается на крупных зенкерах и ступенчатых сверлах. MT5 — уже редкость, но если он вам нужен, то обычно под станок с BT50. Имейте в виду: длинный переходник с МТ5 снижает жесткость. Лучше использовать короткую оправку.
Что еще смотреть в переходнике:
Обратите внимание на лапку. Лапка на хвостовике Морзе не дает инструменту провернуться. Если ваш патрон или оправка имеет прорезь под лапку — берите переходник с лапкой. Без лапки — только на легких режимах.
Сравнение размеров конуса Морзе:
| Параметр | Что проверять |
|---|---|
| Типоразмер шпинделя | BT30, BT40 или BT50? Переходник должен совпадать. |
| Номер конуса Морзе | MT1, MT2, MT3, MT4, MT5 — под ваш инструмент. |
| Лапка | Есть или нет. Нужна для фиксации от проворота. |
| Резьба | Наличие резьбы на торце конуса Морзе. |
| Балансировка | Для скоростей выше 8000 об/мин нужен переходник с балансировкой. |
И последнее. Переходник BT на конус Морзе всегда добавляет вылет. Чем больше переходников в цепочке — тем хуже жесткость. Поэтому старайтесь брать максимально короткую оправку. Если ваш инструмент позволяет — сразу ищите патрон с конусом Морзе без промежуточного BT. Но когда без перехода никак — выбирайте переходник точно под ваш размер Морзе, без запаса.
Типы переходников BT-MT:

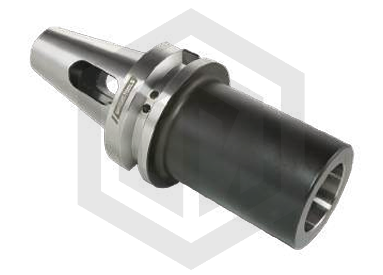

BT-MTA Морзе с лапкой
BT-MTB Морзе с резьбой
Часто задаваемые вопросы
1. Для чего нужен переходник BT на конус Морзе?
Чтобы закрепить инструмент с хвостовиком Морзе в шпинделе BT (BT30, BT40, BT50). Без него оснастка просто не встанет.
2. Чем отличается переходник с лапкой от переходника с резьбой?
С лапкой – фиксирует инструмент от проворота при больших нагрузках. С резьбой – конический инструмент надежно фиксируется с помощью специального болта на резьбу. Резьбовое соединения упрощает извлечение инструмента..
3. Когда выбирать именно переходник BT-MT, а не цельную оправку?
Когда у вас уже есть парк инструмента с конусом Морзе. Переходник дешевле, чем переходить на новый тип хвостовика.
4. На что обратить внимание при работе на высоких оборотах?
На дисбаланс. Переходник длиннее патрона, поэтому для ЧПУ с оборотами выше 8000 нужна балансировка класса G2.5 или лучше.
5. Как правильно подобрать переходник на конус Морзе?
Узнайте тип шпинделя (BT30/40/50). Определите номер конуса Морзе вашего инструмента. Решите — нужна лапка или нет. Сравните вылет: чем короче переходник, тем жестче.
