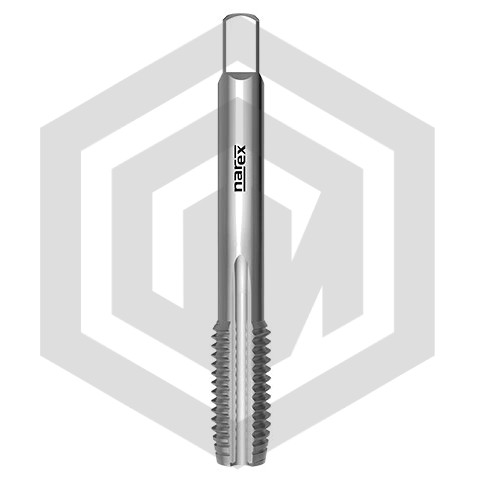

Как выбрать метчик Pg для панцирной трубной резьбы 80°
Метчики Pg предназначены для нарезания панцирной трубной резьбы с углом профиля 80°. В разделе собраны машинные правые метчики для глухих и сквозных отверстий. При подборе сначала определите размер и шаг резьбы, затем проверьте обрабатываемый материал и размеры хвостовика инструмента.
С чего начинать подбор
Сверьте обозначение Pg по чертежу или технической документации. В каталоге доступны размеры Pg7, Pg9, Pg11, Pg13,5, Pg16, Pg21 и Pg29. Шаг зависит от размера. Поэтому при выборе метчика для трубной резьбы 80° необходимо учитывать сочетание размера Pg и соответствующего шага.
Другие типы инструмента можно выбрать в разделе метчиков для нарезания резьбы. Если требуется трубная цилиндрическая резьба с профилем 55°, используйте метчики G. Для вентильной резьбы 60° предусмотрен отдельный раздел метчиков VG.
Когда нужен метчик Pg
Метчик Pg выбирают, когда в документации указана панцирная трубная резьба 80° соответствующего размера. Стенки стальных панцирных труб обычно очень тонкие. Такой большой угол позволил сделать резьбу с неглубоким профилем, что необходимо, чтобы не ослабить стенки трубы и обеспечить надежное соединение. Все позиции текущего раздела предназначены для машинного нарезания и имеют правое исполнение. Метчики могут применяться для глухих и сквозных отверстий.
Что проверить перед покупкой
По группе обрабатываемых материалов доступны P – сталь, K – чугун и N – цветные металлы и неметаллы. Материал инструмента – HSSE, покрытие отсутствует. Все позиции выполнены по стандарту DIN 40435. Для квадрата хвостовика в фильтре указаны размеры 7, 9, 11, 12, 14,5, 18 и 22 мм. Этот параметр важно сверить с применяемой на станке оснасткой. Для установки метчика на оборудование можно перейти к резьбонарезным патронам и быстросменным цангам FES.
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Размер резьбы | Pg7, Pg9, Pg11, Pg13,5, Pg16, Pg21 или Pg29 | Чтобы выбрать метчик требуемого номинала |
| Шаг | 1,27, 1,411 или 1,588 мм | Чтобы параметры резьбы соответствовали выбранному размеру Pg |
| Тип отверстия | Глухое или сквозное | Чтобы подтвердить применение выбранного метчика |
| Материал заготовки | Группу P, K или N | Чтобы подобрать инструмент под обрабатываемый материал |
| Исполнение | Машинное, правое, HSSE без покрытия | Чтобы характеристики инструмента соответствовали операции |
| Стандарт и хвостовик | DIN 40435 и размер квадрата | Чтобы проверить спецификацию метчика и совместимость с оснасткой |
Перед заказом метчика Pg сверьте размер панцирной трубной резьбы и шаг, затем тип отверстия и группу обрабатываемого материала. После этого проверьте стандарт DIN 40435 и размер квадрата хвостовика. Такой порядок помогает сразу исключить позиции, которые не соответствуют заданной резьбе или используемой оснастке.
Часто задаваемые вопросы
1. Для чего нужен метчик Pg?
Метчик Pg применяют для нарезания внутренней панцирной трубной резьбы с углом профиля 80°.
2. Чем метчик Pg отличается от похожего инструмента?
Метчик Pg предназначен для панцирной трубной резьбы 80°. Для трубной цилиндрической резьбы 55° используются метчики G, а для вентильной резьбы 60° – VG.
3. Когда выбирать именно этот вариант?
Выбирайте метчик Pg, когда в чертеже или технической документации указана панцирная трубная резьба Pg соответствующего размера.
4. На что обратить внимание при работе?
Проверьте размер и шаг резьбы, тип отверстия и размер квадрата хвостовика. Метчики раздела предназначены для машинного нарезания.
5. Как правильно подобрать метчик Pg?
Сверьте размер Pg, соответствующий шаг, группу обрабатываемого материала, стандарт DIN 40435 и размер квадрата хвостовика.
