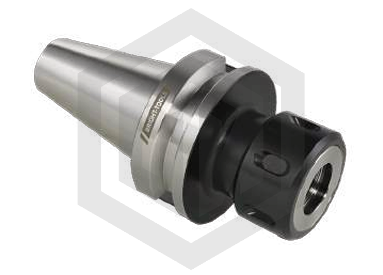

BT-OZ Цанговые патроны

Как выбрать цанговый патрон OZ с конусом BT

Патроны BT-OZ отличаются от ER-патронов конструкцией зажимной гайки и формой цанги. Цанга OZ имеет закрытый торец и фиксируется в корпусе иначе, чем ER — это даёт более стабильное положение инструмента при высоких частотах вращения. Патроны BT-OZ часто выбирают там, где стандартный ER-патрон не обеспечивает нужного биения.

С чего начинать подбор

Первый параметр — тип конуса станка. Если шпиндель вашего обрабатывающего центра под BT40, нужен патрон с хвостовиком BT40. Для более мощных станков с конусом BT50 — соответственно BT50. Перепутать их невозможно: геометрия хвостовика жёстко привязана к шпинделю.

Второй параметр — тип цанги. В разделе доступны цанги OZ25B и OZ32B. Цифра обозначает диаметральный ряд зажима. OZ25B рассчитана на инструмент меньшего диаметра, OZ32B — на более крупный хвостовик. Перед заказом патрона уточните, под какой хвостовик инструмента он нужен, и выберите соответствующую цангу.

Когда важна функциональная длина

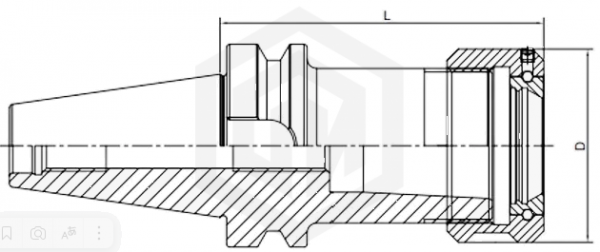

Функциональная длина (LF) — расстояние от торца шпинделя до торца патрона. В разделе доступны значения 80, 90 и 100 мм. Чем длиннее патрон, тем глубже инструмент уходит в карман или отверстие, но тем ниже жёсткость системы. Для чистовых переходов с точными допусками лучше брать патрон покороче. Для работы в труднодоступных местах — подлиннее.

Наружный диаметр корпуса (D) составляет 60 или 72 мм — выбирайте с учётом габаритов зоны обработки и возможного контакта с деталью или прихватами.

Что проверить перед покупкой:

Перед тем как делать заказ, убедитесь, что у вас есть подходящая цанга OZ под конкретный диаметр хвостовика. Патрон и цанга — это два отдельных компонента. Цанги серии OZ доступны в разделе OZ Цанги. Если работаете с патронами других типов на том же конусе BT, смотрите весь раздел BT (MAS 403).

Часто задаваемые вопросы

1. Для чего нужен цанговый патрон BT-OZ?

Для крепления режущего инструмента в шпинделе фрезерного обрабатывающего центра с конусом BT. Патрон передаёт крутящий момент от шпинделя на инструмент и обеспечивает его соосность с осью вращения.

2. Чем BT-OZ отличается от BT-ER?

Разница в типе цанги и зажимной гайки. Цанга OZ имеет закрытый передний торец, что улучшает центрирование и снижает биение. Патрон BT-ER использует цанги серии ER — они более распространены и покрывают шире диаметральный ряд, но у OZ стабильность зажима при высоких оборотах, как правило, выше.

3. Когда выбирать именно BT-OZ, а не другой тип патрона?

Когда важно минимальное биение при высокоскоростной обработке и нужен конкретный диаметральный ряд OZ25 или OZ32. Также этот тип патрона выбирают, когда под имеющийся станок уже накоплен комплект цанг OZ.

4. На что обратить внимание при работе с патроном BT-OZ?

Перед установкой проверьте чистоту конуса хвостовика и посадочного гнезда шпинделя — любое загрязнение или забоина ухудшает биение. Цангу затягивайте ключом до упора, но не превышайте рекомендованный момент затяжки: перетяжка деформирует цангу. Периодически осматривайте цангу на предмет износа зажимных лепестков.

5. Как правильно подобрать патрон BT-OZ под свой станок?

Определите тип конуса шпинделя (BT40 или BT50), диаметр хвостовика инструмента (под него подбирается цанга OZ25B или OZ32B) и необходимую функциональную длину (80, 90 или 100 мм). Если нужен вылет поменьше — берите LF 80 мм, если важно дотянуться в глубокий карман — LF 100 мм.
