Оправки BT для фрезерных станков: типы, выбор и применение

Что такое оправки BT

Оправки BT (Japanese Standard MAS 403 / JIS B 6339) — инструментальные патроны с коническим хвостовиком 7:24 для установки в шпиндель фрезерного обрабатывающего центра. Стандарт разработан в Японии и широко применяется на японских, корейских и азиатских обрабатывающих центрах, а также на многих станках других производителей.

Конус BT внешне похож на европейский стандарт SK (DIN 69871), но они не взаимозаменяемы: различается геометрия фланца и расположение пазов под захваты манипулятора АСИ. Оправка BT40 не войдёт в шпиндель SK40, даже если конус кажется одинаковым.

Преимущества BT: симметричная конструкция (одинаковые V-образные пазы с обеих сторон фланца), хорошая динамическая балансировка, широкая совместимость с японскими и корейскими станками. Все доступные типы оправок BT — в разделе оправки BT.

Типоразмеры BT: 30, 40, 50

BT40 — самый распространённый типоразмер для большинства универсальных обрабатывающих центров с ЧПУ. При выборе оправки всегда указывайте полное обозначение, включая типоразмер: «BT40-ER32-100», а не просто «ER32-100».

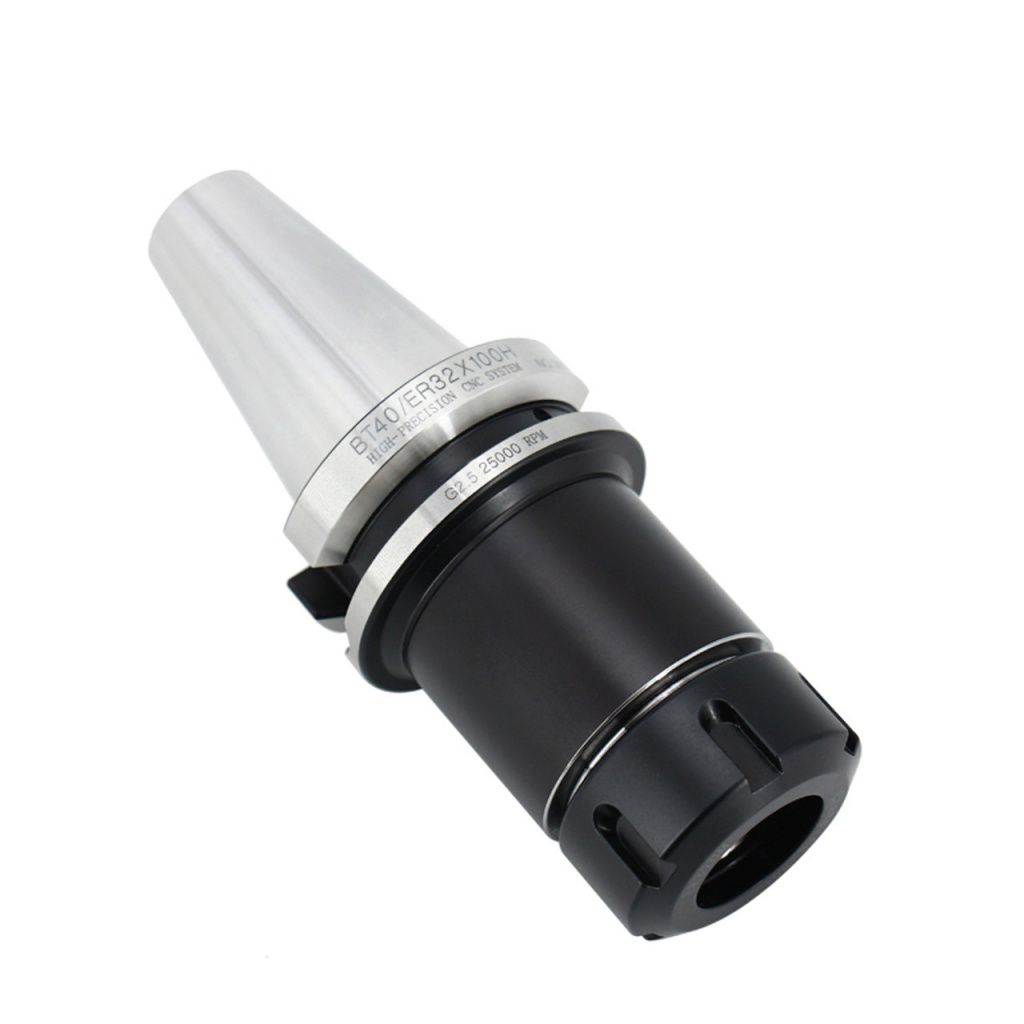

Цанговые патроны BT-ER

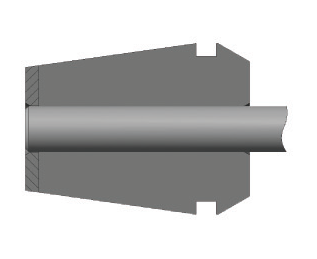

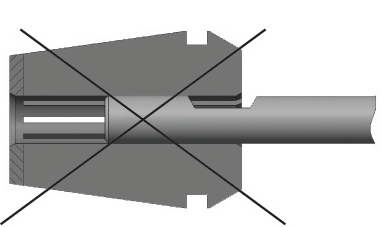

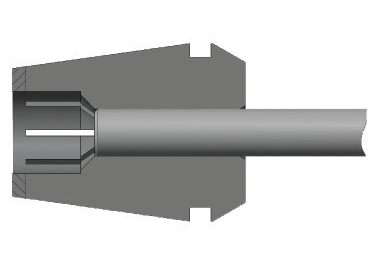

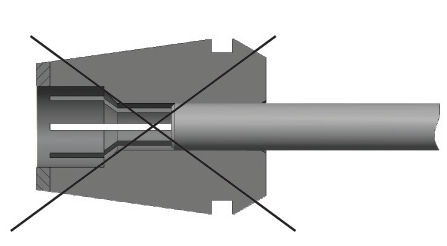

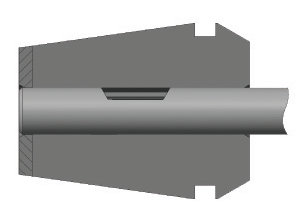

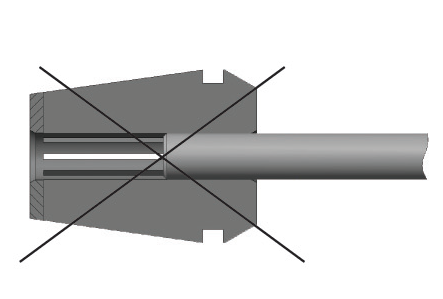

Цанговые патроны BT-ER — наиболее универсальный тип оправок для установки концевых фрез, свёрл и метчиков с цилиндрическим хвостовиком. Хвостовик инструмента зажимается в цанге ER при затяжке гайки.

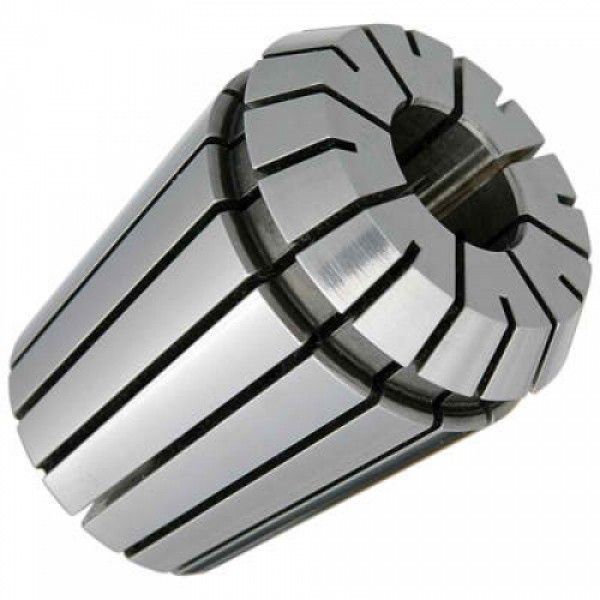

Серии цанг ER: ER11 (D=0,5–7 мм), ER16 (D=1–10 мм), ER20 (D=1–13 мм), ER25 (D=1–16 мм), ER32 (D=2–20 мм), ER40 (D=3–26 мм). Каталог: цанговые патроны ER BT.

Биение ER-патронов

Стандартные BT-ER патроны обеспечивают биение 5–12 мкм при правильной затяжке. Для повышения точности: применяйте прецизионные цанги ER-класс AA (биение ≤3 мкм), гайку ER с промежуточным подшипником, контролируйте состояние конуса оправки. Мини-версия: BT-ERM мини-патроны для малых цанг ER11–ER20.

Патроны Weldon BT-SL

Патроны Weldon (Side Lock, SL) зажимают инструмент с помощью бокового установочного винта, упирающегося в плоскую лыску (Weldon flat) на хвостовике инструмента. Преимущество: высокое удерживающее усилие против проворачивания — в 3–5 раз выше, чем у ER-патрона при той же силе затяжки.

Применение: черновое фрезерование с высокими нагрузками, обработка труднообрабатываемых материалов (нержавейка, титан), фрезы с коническим хвостовиком Weldon, хвостовики которых имеют обязательную лыску.

Недостаток: биение выше (10–30 мкм) — не подходит для чистового фрезерования с требованиями к Ra < 1,6 мкм. Каталог: патроны BT Weldon.

Оправки для насадных фрез BT-FM

Оправки BT-FM предназначены для установки насадных торцевых фрез с центральным отверстием. Фреза надевается на выступ оправки и фиксируется болтом или гайкой. Посадочные диаметры: 16, 22, 27, 32, 40 мм — должны соответствовать отверстию в корпусе насадной фрезы.

Серии в каталоге: оправки BT FM стандартные, BT-FMB с увеличенным диаметром фланца, BT-FMC с подводом СОЖ для торцевых фрез с внутренними каналами охлаждения.

Гидравлические патроны BT

Гидравлические патроны (BT-HC) зажимают инструмент давлением масла, создаваемым затяжкой боковой гайки. Масло равномерно обжимает хвостовик инструмента по всей длине зажима — минимальное биение (1–5 мкм), максимальная равномерность нагрузки.

Преимущества: биение ≤3 мкм для чистовой обработки, лучшее гашение вибраций по сравнению с ER и Weldon, быстрая замена инструмента (один болт), высокое удерживающее усилие. Недостаток: фиксированный диаметр зажима (каждый патрон — под конкретный диаметр хвостовика).

Применение: чистовое и финишное фрезерование с требованиями Ra 0,4–1,6 мкм, высокоскоростная обработка, длинный вылет инструмента (снижение вибраций). Каталог: гидравлические патроны BT.

Термопатроны BT

Термопатроны (BT-Shrink Fit) используют разницу теплового расширения для зажима: отверстие патрона нагревается (300–400°C) индукционным нагревателем, инструмент вставляется, при охлаждении патрон сжимается и надёжно фиксирует хвостовик.

Биение: 1–3 мкм — наилучший показатель среди всех типов патронов. Диапазон зажима фиксированный — как у гидравлических. Применение: высокоскоростное чистовое фрезерование (n > 15 000 об/мин), нанесение покрытий инструментом при минимальном биении, обработка аэрокосмических деталей. Каталог: термопатроны BT.

Сверлильные патроны BT

Для установки свёрл с цилиндрическим хвостовиком применяются быстросменные сверлильные патроны BT-APU с самозажимным кулачковым механизмом. Позволяют менять свёрла без ключа. Для свёрл с конусом Морзе — переходники BT-B с гнездом конуса Морзе.

Специальные оправки BT

Силовые патроны BT-HC: BT-HC силовые — для тяжёлого фрезерования с максимальным крутящим моментом.

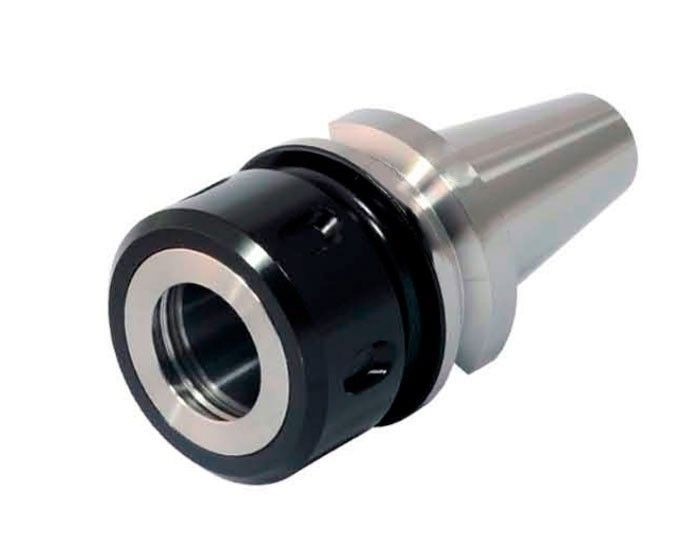

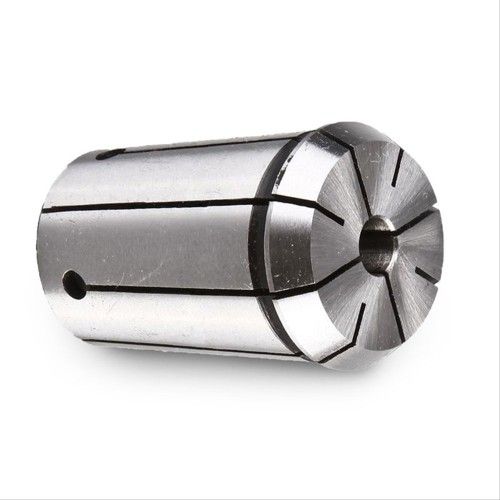

Цанговые OZ: BT-OZ — для малых цанг OZ, применяемых в прецизионных операциях.

Для дисковых фрез: BT-SCA — специальные оправки с боковым стопором для дисковых фрез.

Переходники на конус Морзе: BT-MT — для инструмента с хвостовиком конуса Морзе (MT1–MT4).

Штревели для оправок BT

Штревель (pull stud) ввинчивается в хвостовик оправки и захватывается зажимным механизмом шпинделя. Для BT40 резьба штревеля M16×2,0. Штревели BT и SK не взаимозаменяемы, несмотря на схожий диаметр — геометрия головки различается.

Ассортимент штревелей для BT: штревели для фрезерного станка BT30, BT40, BT50. При заказе указывайте типоразмер BT и модель станка — для некоторых марков станков (Mazak, Fanuc, Haas) геометрия головки штревеля специфична.

Как выбрать оправку BT

Алгоритм выбора оправки BT строится на четырёх параметрах.

1. Типоразмер шпинделя — BT30, BT40 или BT50. Указан в паспорте станка. Это фиксированный параметр — неизменяем.

2. Тип операции и требования к точности: черновое фрезерование → ER или Weldon; получистовое → ER прецизионный; чистовое и финишное → гидравлический или термопатрон; нарезание резьбы → резьбонарезной патрон.

3. Диаметр хвостовика инструмента — должен соответствовать зажимному диаметру патрона. Для ER выбирается серия ER, охватывающая нужный диаметр.

4. Длина вылета — от торца конуса до торца патрона. Выбирается минимально необходимой для достижения обрабатываемой поверхности с учётом геометрии детали.

Таблица типов оправок BT

Часто задаваемые вопросы

Можно ли использовать оправки BT40 на станке со шпинделем SK40?

Нет. Несмотря на одинаковый угол конуса и схожий диаметр, BT40 и SK40 имеют разную геометрию фланца и расположение пазов для АСИ. Оправка BT40 не зафиксируется правильно в шпинделе SK40, а захваты манипулятора АСИ не смогут захватить фланец оправки в нужном положении.

Как отличить BT40 от SK40 визуально?

BT40: симметричные V-образные пазы на фланце с обеих сторон (180° друг от друга). SK40 (DIN 69871 форма A): один ориентирующий паз и специальные пазы для АСИ. Также BT имеет более глубокий паз под захваты манипулятора. При сомнениях — измерьте конус штангенциркулем: BT40 = 44,45 мм у большого торца конуса.

Почему BT-ER патрон с биением 8 мкм даёт плохое качество поверхности, хотя это «нормальное» биение?

Биение патрона 8 мкм — это минимальное биение самого патрона. Реальное биение инструмента = биение патрона + биение хвостовика инструмента в цанге + биение шпинделя. Сумма может достигать 20–30 мкм. На вылете 50 мм биение 20 мкм даёт отклонение 0,02 мм — заметная волнистость при чистовом фрезеровании. Для чистовой обработки Ra < 1,6 мкм применяйте гидравлический или термопатрон.

Нужно ли балансировать оправки BT?

При скоростях до 12 000 об/мин специальная балансировка обычно не требуется — оправки от проверенных производителей соответствуют классу G6.3. При n > 12 000 об/мин — балансировка до класса G2.5 или G1 в сборе с инструментом. Небалансированный набор оправка+инструмент при 20 000 об/мин создаёт центробежные силы, в 100 раз превышающие допустимые.

Как правильно затягивать цанговый BT-ER патрон?

Используйте моментный ключ. Стандартные моменты затяжки гайки ER: ER16 — 25–35 Н·м, ER20 — 35–45 Н·м, ER32 — 60–80 Н·м, ER40 — 100–120 Н·м. Недотяжка — проворачивание инструмента. Перетяжка — деформация цанги, невозможность её извлечь, снижение точности. Гайку затягивайте при зажатом конусе оправки в специальном держателе — вращение оправки при затяжке недопустимо.
