Выбор расточного резца по диаметру отверстия
Для внутреннего точения в первую очередь определите исходный диаметр и требуемую глубину отверстия. Сопоставьте эти параметры с минимальным диаметром растачивания (DMIN) и рабочей длиной державки. DMIN характеризует возможность подведения инструмента к зоне обработки и не равен диаметру его хвостовика.
Среди представленных серий — SWUBR/L с DMIN от 6 мм, SCLCR/L — от 9 мм и DCLNR/L — от 32 мм. Эти значения относятся к минимальным показателям соответствующих серий: для каждого конкретного размера и артикула сверяйте DMIN в карточке товара.

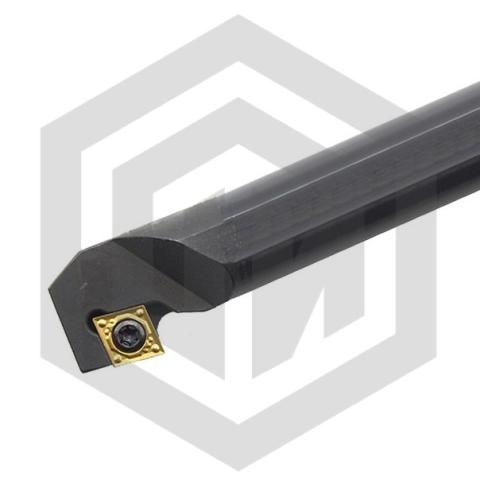

Расточные державки: форма пластины и конструкция
В каталоге представлены системы под ромбические, треугольные, квадратные и тригональные сменные пластины. Форма режущей пластины и главный угол в плане влияют на доступ к внутреннему уступу, расположение вершины и возможность обработки выбранного профиля. Для подхода к дну глухого отверстия нужно проверить и положение корпуса державки.
Системы крепления различаются: в описаниях серий встречаются прижим сверху, рычажная фиксация и крепление винтом через отверстие пластины. Например, SVJCR/L предназначена для ромбических пластин формы V (35°), а MCLNR/L — для пластин формы C (80°). При замене державки сверяйте не только букву формы, но и полный типоразмер пластины.
Что проверить для глубокой и глухой расточки
Даже если державка подходит по DMIN, её рабочей длины может оказаться недостаточно. Уточните глубину отверстия и необходимый вылет из резцедержателя. Излишний вылет снижает жёсткость установки и может вызывать вибрации, поэтому длину подбирают под действительный участок обработки.
Для глухого отверстия или внутреннего уступа оцените траекторию подвода и вывода резца, зазор между корпусом и стенкой, направление обработки и возможность удаления стружки. Правое и левое исполнение подбирают с учётом расположения инструмента и подачи.
Совместимые пластины, наличие и заказ
Если уже применяете сменную пластину, найдите в каталоге державку с подходящим полным обозначением. Пластины одной формы могут отличаться размерами, толщиной и крепёжным отверстием; совместимость необходимо сверять с конкретным артикулом резца.
После выбора серии проверьте в карточке товара минимальный диаметр растачивания, размеры хвостовика, длину, исполнение, цену и наличие. Для помощи с подбором укажите диаметр и глубину отверстия, тип операции, модель станка и маркировку имеющейся пластины или державки.
Часто задаваемые вопросы
Достаточно ли сравнить диаметр хвостовика с диаметром отверстия?
Нет. Нужно проверить отдельную характеристику DMIN, а также рабочую длину державки и свободный проход корпуса внутри отверстия.
Можно ли брать DMIN серии как параметр любого её резца?
Нет. Значение «от» означает минимальный показатель среди представленных исполнений. У конкретной державки DMIN может отличаться; ориентируйтесь на её характеристики.
Что нужно знать для подбора расточного резца?
Укажите исходный диаметр и глубину отверстия, требуемый тип обработки, посадочное место резцедержателя и, при наличии, маркировку используемых пластин.
