Как выбрать торцевую фрезу J(T)-SXP16

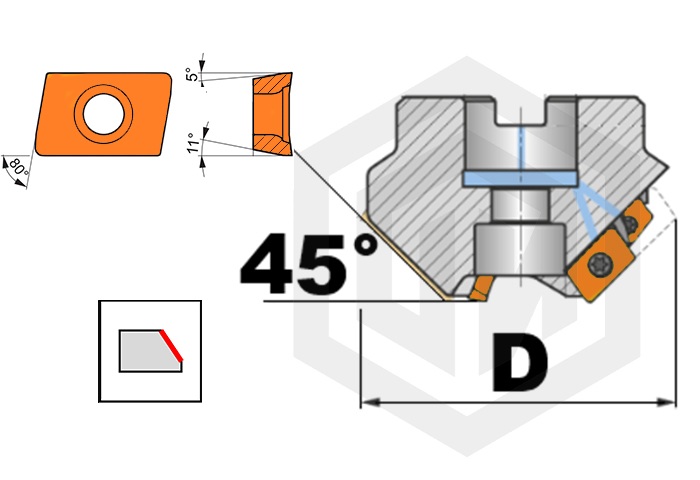

Серия J(T)-SXP16 – это насадные торцевые фрезы со сменными пластинами под главный угол в плане 45°. Именно этот угол разгружает шпиндель: при врезании усилие распределяется и по оси, и в радиальном направлении. Это важно для станков с ограниченной жёсткостью, где фреза с углом 90° давала бы вибрации или отжим заготовки.
Фрезу устанавливают через оправку на шпиндель станка. Для инструмента J(T)-SXP16 с посадочным диаметром 27 мм подойдут оправки BT, SK или HSK – они есть в разделе Патроны и оправки для станков.
С чего начинать подбор
Первый параметр, с которого начинают выбор – диаметр фрезы. Он определяет, какую ширину плоскости или уступа можно перекрыть за один проход, а также влияет на допустимую глубину резания и требуемую мощность шпинделя. Насадные фрезы устанавливаются на фрезерные оправки, поэтому посадочный диаметр корпуса должен совпадать с диаметром оправки станка. Если оправки нет – подобрать её можно в разделе патроны и оправки для станков.
Второй ключевой момент – количество зубьев. Чем их больше, тем выше подача на оборот при одинаковой подаче на зуб, что ускоряет обработку. Однако при меньшем числе зубьев стружка лучше выходит из зоны резания – актуально при работе с вязкими материалами.
Когда нужна торцевая фреза с углом 45°
Угол 45° – компромисс между производительностью и нагрузкой на шпиндель. Он подходит, когда нужно снять большой припуск за один-два прохода при умеренных требованиях к шероховатости. Если стоит задача получить чистый уступ под 90° – смотрите в сторону серий с углом 90°: Фрезы 90° для плоскостей и уступов. Если нужна фаска под другим углом – есть раздел Фрезы для плоскостей и фасок 60° и раздел Фрезы для нестандартных углов.
Насадная фреза торцевая с углом 45° хорошо работает при черновом и получистовом фрезеровании плоскостей из стали, чугуна и других конструкционных материалов. Максимальная глубина резания у J(T)-SXP16 – 20 мм за один проход.
Сменные пластины для фрезерования к серии J(T)-SXP16 подбираются отдельно – по материалу обрабатываемой детали и требуемой стойкости. Нужные пластины ищите в разделе Пластины для фрезерования.
Если задача – фрезерование плоскостей в целом и вы ещё выбираете тип инструмента, загляните в родительский раздел: Фрезы торцевые насадные.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
| Посадочный диаметр (DCONMS) | Должен совпадать с оправкой | Неправильный диаметр – фреза не встанет на оправку |
| Число зубьев (NOF) | Выбирается под мощность станка и подачу | Влияет на производительность и нагрузку на шпиндель |
| Общая длина (OAL) | Необходимое по тех. требованию | Длина влияет на жёсткость системы инструмент–оправка |
| Глубина резания (APMX) | Максимум 20 мм за проход | Превышение ведёт к перегрузке пластин и поломке |
| Оправка на шпиндель | BT, SK, HSK – по типу шпинделя вашего станка | Без подходящей оправки фрезу не закрепить |
Перед заказом сверьтесь с паспортом станка: убедитесь, что шпиндель выдаёт достаточный крутящий момент для выбранного числа зубьев и глубины резания. Это избавит от перегрева пластин и преждевременного износа корпуса.
Часто задаваемые вопросы
Для чего нужна торцевая насадная фреза J(T)-SXP16?
Для фрезерования плоскостей на фрезерных станках. Фреза снимает припуск торцом при движении перпендикулярно оси вращения. Угол 45° снижает осевое усилие и уменьшает вибрации по сравнению с инструментом под 90°.
Чем торцевая насадная фреза отличается от концевой?
Насадная фреза крепится на оправку через центральное отверстие. Концевая имеет хвостовик и зажимается в цанговый патрон. Насадная конструкция жёстче при больших диаметрах и лучше подходит для обработки широких плоскостей.
Когда выбирать фрезу с углом 45°, а не 90°?
Угол 45° выбирают, когда важно снизить радиальную нагрузку на шпиндель или когда станок не очень жёсткий. Угол 90° нужен там, где требуется обработать чистый уступ – боковая стенка при 45° получается со скосом, а не под прямым углом.
На что обратить внимание при работе с J(T)-SXP16?
Не превышайте максимальную глубину резания за проход. Следите за состоянием сменных пластин: затупившаяся пластина увеличивает нагрузку на корпус. При фрезеровании с большим числом зубьев (5–6) убедитесь, что мощность станка позволяет держать заданную подачу.
Как правильно подобрать фрезу серии J(T)-SXP16?
Определите посадочный диаметр оправки, затем выберите число зубьев под мощность станка. Слишком маленький диаметр увеличивает количество проходов, слишком большой – требует бо́льшей мощности шпинделя. Также учитывайте, что с ростом диаметра увеличивается число зубьев и требования к жёсткости системы станок–приспособление–инструмент–деталь.
