Токарные пластины: форма и применение — как угол при вершине влияет на обработку

Форма токарной пластины — первый и важнейший критерий выбора. Именно она определяет прочность режущей кромки, геометрическую проходимость инструмента, количество рабочих кромок на пластине и допустимые режимы резания. Ошибка в выборе формы ведёт либо к сколам при черновой обработке, либо к невозможности обработать сложный профиль на чистовом проходе. В этом руководстве разбираем все стандартные формы с практическими рекомендациями по применению.

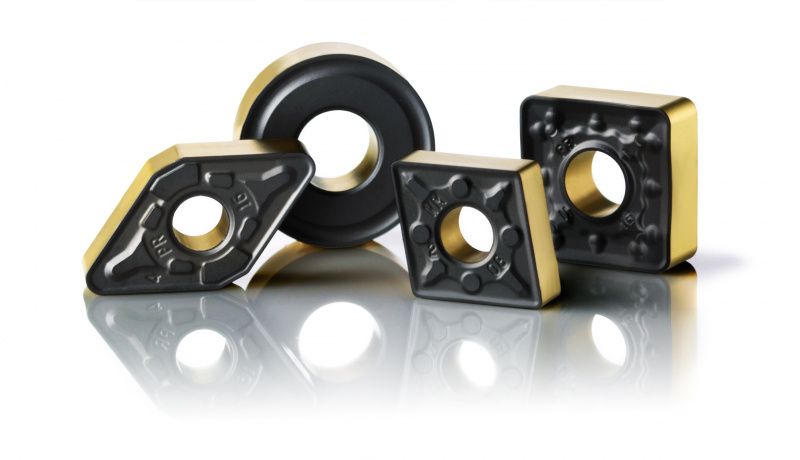

Угол при вершине: что он определяет

Угол при вершине — угол между двумя смежными режущими кромками пластины. Это фундаментальный параметр, от которого зависят четыре ключевые характеристики:

• Прочность кромки — чем больше угол, тем больше материала в зоне вершины, тем выше стойкость при ударных нагрузках
• Силы резания — большой угол → высокие радиальные силы, риск вибраций при нежёстких деталях
• Геометрическая проходимость — малый угол позволяет обрабатывать сложные профили, поднутрения, крутые конуса
• Число рабочих кромок — чем больше угол, тем меньше кромок умещается на пластине данного размера

Это классический компромисс: прочность против универсальности. Для чернового точения нужна максимальная прочность (большой угол), для чистового и профильного — максимальная проходимость (малый угол).

Пластины с большим углом: R, S, C

R — Круглая пластина (360°)

Самая прочная форма: нет выраженной вершины, нагрузка распределена по всей окружности. Применяется для тяжёлого чернового точения поковок, отливок с твёрдой коркой, при прерывистом резании.

• Максимальная стойкость при ударных нагрузках
• Возможность работы при очень высоких ap и fn
• Высокие радиальные силы — риск вибраций на нежёстких деталях
• Ограниченная геометрическая проходимость — нельзя обрабатывать уступы и поднутрения
• Радиус rε = R (равен радиусу пластины) — влияет на Ra и выбор подачи

Каталог: круглые пластины R.

S — Квадратная пластина (90°)

Четыре равные стороны — четыре (или восемь у двусторонних) рабочих кромки. Хорошее соотношение прочности и экономичности.

• Высокая прочность при черновой и получистовой обработке
• Большое число рабочих кромок — низкая стоимость обработки
• Применяется для обработки в хороших и средних условиях
• Не подходит для профильного точения и обработки уступов 90°

Каталог: квадратные пластины S.

C — Ромб 80°

Самая распространённая форма для наружного точения. Угол 80° обеспечивает хорошую прочность при приемлемой проходимости.

• Универсальный выбор для продольного точения сталей и чугунов
• Двусторонние пластины (CNMG) — 4 кромки, экономичны
• Односторонние (CCMT) — острее, для нержавеющих и чистовых операций
• Хорошая совместимость с державками DCLNR/DCLNL (угол в плане 95°)

Каталог: пластины C (ромб 80°).

Пластины со средним углом: W, T

W — Тригональная пластина (80°)

Треугольная форма с углом при вершине 80° — особая геометрия, сочетающая прочность ромба 80° с тремя (шестью) кромками треугольника.

• 3 (или 6) кромки при высокой прочности — хорошая экономичность
• Применяется для универсального наружного точения и подрезки торцов
• Умеренная геометрическая проходимость

Каталог: тригональные пластины W.

T — Треугольная пластина (60°)

Три режущих угла по 60°. Хороший баланс между прочностью и проходимостью.

• 3 (6) кромки — экономичный инструмент
• Подходит для продольного и получистового точения
• Хорошая проходимость по сравнению с C и S — можно обрабатывать умеренные конуса и радиусы
• Не рекомендуется при очень тяжёлом черновом точении

Каталог: треугольные пластины T.

Пластины с малым углом: D, V

D — Ромб 55°

Угол при вершине 55° — заметно меньше, чем у C. Две рабочих кромки, повышенная геометрическая проходимость.

• Отличная проходимость: крутые конуса, радиусы, профильные поверхности
• Более низкие радиальные силы, чем у C — меньше вибраций при нежёстких деталях
• Только 2 кромки — менее экономична
• Не рекомендуется для тяжёлого чернового точения
• Применяется для профильного и чистового точения сталей, нержавеющих

Каталог: пластины D (ромб 55°).

V — Ромб 35°

Самый острый угол при вершине среди стандартных форм. Максимальная геометрическая проходимость, минимальные силы резания.

• Обработка глубоких поднутрений, острых конусов, сложных профилей
• Тонкостенные детали — минимальная радиальная нагрузка
• Только 2 кромки, хрупкая вершина — не для черновых операций
• Малые ap и fn — финишное и профильное точение

Каталог: пластины V (ромб 35°).

Выбор формы по типу операции

Продольное точение

При продольном точении инструмент движется вдоль оси заготовки. Это наиболее распространённая токарная операция — обработка цилиндрических поверхностей валов, втулок, осей.

Рекомендуемые формы пластин:

• C (ромб 80°) — основной выбор для большинства сталей. Державка с углом в плане 95°, например DCLNR, SCLCR.
• W (тригональная 80°) — когда нужно больше кромок на пластине при схожей прочности.
• S (квадратная 90°) — тяжёлое черновое при хорошей жёсткости системы.

Для продольного точения часто используются державки серии DCLNR/PCLNR с углом в плане 93–95°.

Профильное точение

Профильное точение — формирование сложного контура детали: конусов, радиусов, канавок, ступенчатых переходов. Инструмент работает в нескольких направлениях.

Требования: высокая геометрическая проходимость, малые радиальные силы, возможность работы на сход и заход профиля.

Рекомендуемые формы:

• D (ромб 55°) — стандартный выбор для профильного точения. Угол в плане 93°, можно обрабатывать конуса до 27° с обеих сторон.
• V (ромб 35°) — сложные профили, острые поднутрения, угол в плане 72°.
• T (треугольная 60°) — умеренный профиль при необходимости большего числа кромок.

Подрезка торца

Подрезка торца — инструмент движется от периферии к центру заготовки поперёк оси. Применяется для создания перпендикулярных торцевых поверхностей.

Особенность: диаметр уменьшается в процессе обработки → скорость резания падает при постоянных оборотах (рекомендуется режим CSS). Рекомендуемые формы:

• C (ромб 80°) — при угле в плане 75°, стандарт для подрезки торцов
• S (квадратная 90°) — для жёстких условий при черновой подрезке
• D (ромб 55°) — когда нужна комбинация подрезки и профильного точения одним инструментом

Сравнительная таблица форм токарных пластин

FAQ: частые вопросы о формах токарных пластин

Почему пластина C самая распространённая?

Ромб 80° — идеальный компромисс: достаточно прочная вершина для черновой и получистовой обработки, умеренная проходимость для простых профилей, два варианта конструкции (одно- и двусторонняя), широкая номенклатура державок. Это делает C наиболее универсальной и экономичной формой для большинства производств.

Когда выгоднее брать R вместо C?

Круглая пластина R предпочтительна при обработке поковок и отливок с твёрдой (окалина, корка) или прерывистой поверхностью, где вершина пластины получает ударную нагрузку при каждом обороте. Большой угол R значительно снижает риск выкрашивания. Если деталь жёсткая и допускает высокие радиальные силы — R даст лучшую стойкость инструмента.

Можно ли обрабатывать уступ 90° пластиной C (80°)?

Нет, пластина C с углом в плане 95° даёт зазор только 5° от вертикальной стенки. Для чёткого уступа 90° нужна пластина с углом при вершине ≥90° (форма S) или специальная геометрия. Альтернатива — обрабатывать уступ двумя проходами: сначала продольным, потом поперечным.

Что лучше для нержавеющей стали: C или D?

Для нержавеющих аустенитных сталей (AISI 304/316) рекомендуются острые геометрии с положительным передним углом. Форма D (55°) даёт меньшие силы резания и лучше работает при тонкостенных деталях из нержавеющих. Форма C подойдёт при достаточной жёсткости системы. Ключевой параметр — не столько форма, сколько тип пластины (односторонняя с задним углом C/P) и марка сплава с PVD-покрытием.

Почему у пластины V только 2 кромки, а у T — 6?

Угол при вершине V (35°) оставляет слишком мало материала для дополнительных рёбер жёсткости — пластина могла бы расколоться при перевороте или под нагрузкой. У треугольной T (60°) три угла достаточно прочны, чтобы работать с обеих сторон, давая 6 кромок. Это пример прямой связи между геометрией и экономикой использования инструмента.
