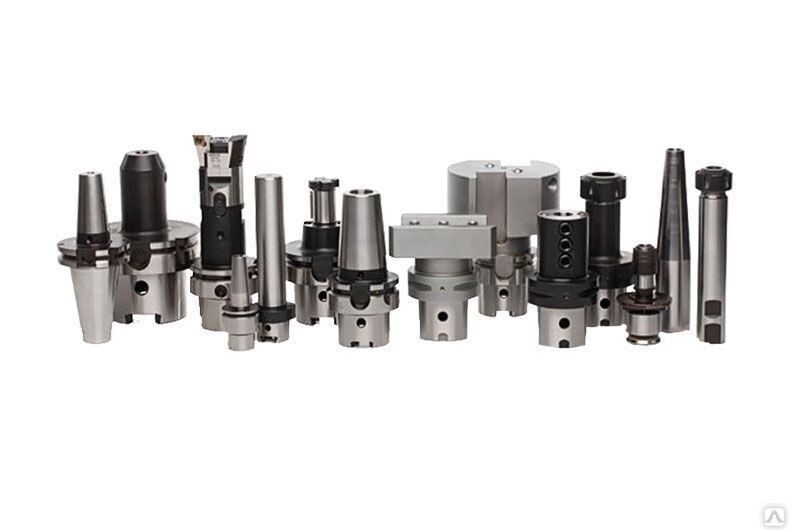

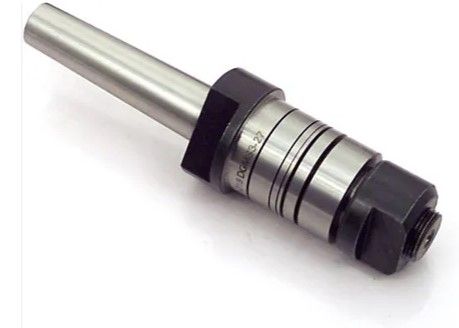

Зажимной патрон — это элемент станочной оснастки, соединяющий шпиндель станка с режущим инструментом. От точности, жёсткости и балансировки патрона напрямую зависят качество обработанной поверхности, стойкость инструмента и производительность операции. Ошибочный выбор патрона — частая причина вибраций, биения, быстрого износа инструмента и брака. В этой статье разберём все основные типы зажимных патронов, применяемых в современных обрабатывающих центрах и фрезерных станках с ЧПУ.
1. Что такое зажимной патрон и какова его роль
Зажимной патрон (инструментальная оправка) выполняет три функции одновременно: крепление инструмента (удержание с нужным усилием без проскальзывания), передача крутящего момента от шпинделя к инструменту и обеспечение точного позиционирования (минимальное радиальное биение).
Ключевые параметры патрона:
- Радиальное биение — отклонение оси инструмента от оси вращения. Нормируется на расстоянии 3D от торца. Значение 3 мкм — класс точности AA; 5–8 мкм — класс A; до 20 мкм — стандарт;
- Максимальный крутящий момент — способность передавать момент без проскальзывания хвостовика;
- Дисбаланс — критичен при скоростях шпинделя выше 15 000–20 000 об/мин;
- Жёсткость — сопротивление изгибающим и осевым нагрузкам.
Весь ассортимент оправок и патронов представлен в разделе патроны и оправки для станков.

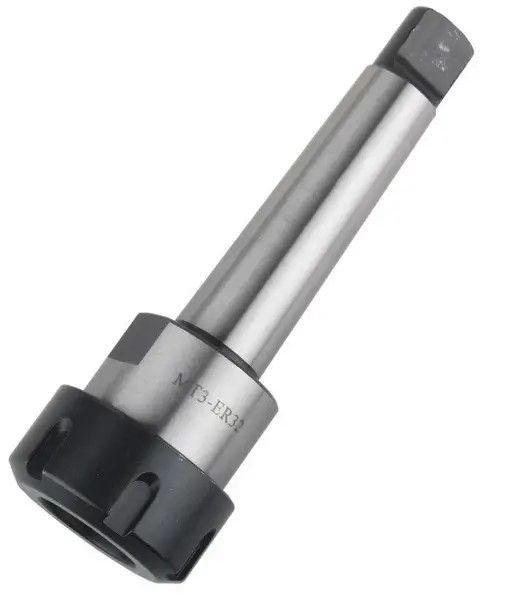

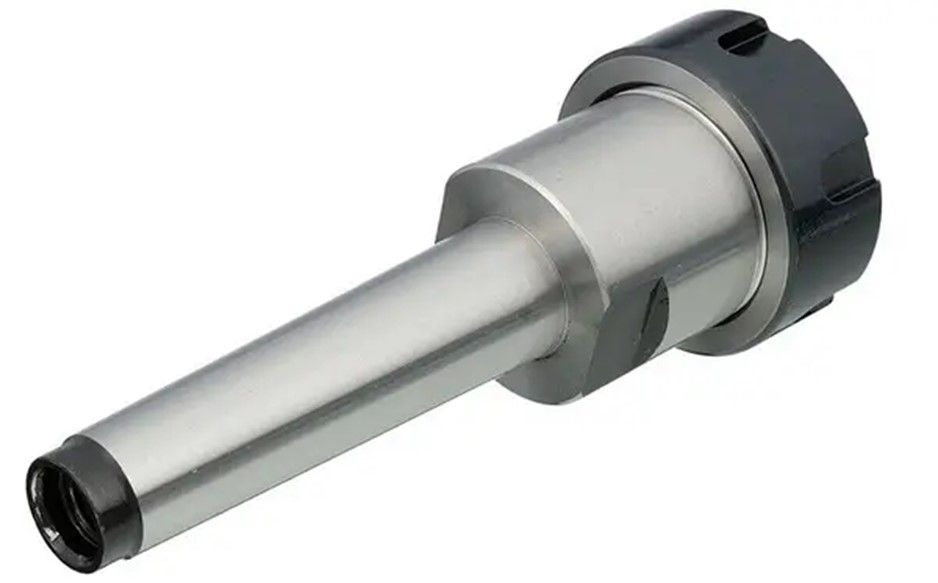

2. Цанговые патроны ER
Цанговые патроны серии ER — наиболее распространённый тип инструментальной оправки в мировой практике. Зажим инструмента осуществляется разрезной цангой, деформирующейся под действием зажимной гайки.
Стандарты цанг: ER8, ER11, ER16, ER20, ER25, ER32, ER40
Цифра в обозначении соответствует внешнему диаметру цанги в миллиметрах. Каждый размер цанги перекрывает диапазон диаметров инструмента с шагом 0,5–1 мм. Например, цанга ER32 позволяет зажимать инструмент от 2 до 20 мм.
Преимущества ER-патронов
- Универсальность — один патрон подходит для широкого диапазона диаметров инструмента;
- Хорошее биение: стандарт — 10–15 мкм, прецизионные ER — 3–5 мкм;
- Доступная стоимость;
- Простота обслуживания — цанги заменяемые.
Ограничения
- Меньший крутящий момент по сравнению с гидро- и термопатронами;
- Передаточный момент зависит от усилия затяжки гайки — важно использовать динамометрический ключ;
- При высоких скоростях требуется балансировка.
В каталоге STI Store: цанговые патроны BT-ER и HSK-ER.
3. Силовые патроны Weldon / Whistle Notch
Силовые патроны (Side Lock, Weldon) зажимают инструмент с помощью одного или двух боковых прижимных винтов, которые упираются в лыску или канавку на хвостовике инструмента. Стандарт хвостовика — DIN 1835 (Weldon) или Whistle Notch.
Преимущества
- Максимальный крутящий момент — лучший выбор для фрезерования с высокими нагрузками (черновая обработка, крупные фрезы);
- Простота и надёжность конструкции;
- Устойчивость к осевым вырывающим нагрузкам.
Ограничения
- Высокое биение — 20–50 мкм. Не подходит для чистовых операций и высокоскоростной обработки;
- Фиксированный диаметр — под каждый диаметр хвостовика нужен отдельный патрон;
- Не применим для высоких оборотов из-за плохой балансировки.
Силовые патроны Weldon для BT: BT Weldon/SL.
4. Гидравлические патроны
Гидравлические патроны (гидропатроны) зажимают инструмент давлением масла, которое при затяжке одного винта равномерно распределяется по всей цилиндрической полости, обжимая хвостовик инструмента со всех сторон.
Преимущества
- Исключительно низкое биение: 3–5 мкм — стандарт, лучшие образцы до 1 мкм;
- Отличная виброгасящая способность — масло демпфирует колебания;
- Высокий крутящий момент за счёт равномерного обжима по всей длине хвостовика;
- Быстрая смена инструмента — один ключ-шестигранник.
Ограничения
- Высокая стоимость;
- Фиксированный диаметр посадки — под каждый диаметр нужен отдельный патрон (или переходные втулки);
- Риск утечки масла при повреждении корпуса.
Гидропатроны в каталоге: BT-гидропатроны, HSK-гидропатроны.
5. Термопатроны
Термопатроны (термозажимные оправки, shrink-fit) работают на принципе теплового расширения металла: посадочное отверстие патрона нагревается индуктором до ~300°C, инструмент вставляется, после охлаждения металл сжимается и надёжно зажимает хвостовик.
Преимущества
- Минимальное биение: 2–3 мкм и менее при качественном исполнении;
- Максимальная жёсткость — минимальный вылет, нет зазоров;
- Идеальный баланс — симметричная конструкция без выступающих элементов;
- Наибольший передаточный момент из всех патронов.
Ограничения
- Требуют специального индукционного нагревателя (дополнительное оборудование);
- Фиксированный диаметр посадки, нет универсальности;
- Не подходят для инструмента с нецилиндрическим хвостовиком.
Термопатроны BT: BT-термопатроны.
6. Сверлильные патроны APU
Сверлильные патроны типа APU (самозажимные) предназначены для закрепления свёрл с цилиндрическим хвостовиком на станках с автоматической сменой инструмента. Диапазон зажима: 1–16 мм. Используются преимущественно для сверления, не рекомендуются для фрезерования из-за ограниченного крутящего момента.
Сверлильные патроны BT: BT APU сверлильный.
7. Типы присоединения к шпинделю: BT, HSK, SK
| Стандарт | Описание | Применение | Макс. обороты |
|---|---|---|---|
| BT (MAS 403) | Японский стандарт. Конус 7:24, крепление штревелем. BT30, BT40, BT50 | Универсальные ОЦ, большинство станков в России | до 12 000–15 000 об/мин |
| SK (DIN 69871) | Европейский стандарт. Конус 7:24, совместим с BT по конусу, но не по размерам канавок. SK30, SK40, SK50 | Европейские ОЦ (DMG, Deckel Maho) | до 12 000–15 000 об/мин |
| HSK (DIN 69893) | Полый конус с торцевым базированием. Значительно жёстче BT/SK при тех же размерах. HSK-A63, HSK-A100 и др. | Высокоскоростные ОЦ, 5-осевые станки | до 40 000+ об/мин |
В каталоге STI Store представлены оправки и патроны для всех стандартов: BT-оправки, HSK-оправки.
8. Сводная таблица сравнения патронов
| Тип патрона | Радиальное биение | Крутящий момент | Универсальность | Обороты | Цена | Лучшее применение |
|---|---|---|---|---|---|---|
| Цанговый ER | 5–15 мкм | Средний | Высокая | до 20 000 | Низкая | Универсальные операции, лёгкое–среднее фрезерование |
| Силовой Weldon | 20–50 мкм | Очень высокий | Низкая | до 10 000 | Низкая | Черновое фрезерование, высокие нагрузки |
| Гидравлический | 1–5 мкм | Высокий | Низкая | до 25 000 | Высокая | Чистовое фрезерование, малые диаметры |
| Термопатрон | 1–3 мкм | Максимальный | Низкая | до 40 000+ | Высокая | ВСО, 5-осевая обработка, труднообрабатываемые материалы |
| Сверлильный APU | 10–15 мкм | Низкий | Средняя | до 15 000 | Средняя | Сверление с АСИ |
9. Типичные ошибки при выборе патрона
- Недооценка биения — для чистовых операций и малых диаметров инструмента (до 6 мм) биение 15 мкм уже является критическим;
- Несовместимость стандарта — путаница BT40 и SK40: конус одинаковый, но канавки под штревель разные;
- Превышение максимальных оборотов — использование патронов без балансировки при n > 15 000 об/мин вызывает вибрации и ускоренный износ шпинделя;
- Цанга не того размера — использование цанги ER с зазором (диаметр хвостовика ≠ номинал цанги) резко ухудшает точность и момент;
- Загрязнённые посадочные поверхности — стружка или СОЖ в посадочном конусе кратно увеличивают биение.
10. FAQ
- Чем цанговый патрон ER отличается от ER Mini (ERM)?
- ERM (Mini ER) — уменьшенная версия стандартных ER-цанг, предназначенная для зажима инструмента малых диаметров (0,5–4 мм) при высоких оборотах. Меньшая масса патрона снижает дисбаланс при n > 20 000 об/мин. Несовместима со стандартными ER-цангами по размерам.
- Можно ли зажать концевую фрезу без лыски в патрон Weldon?
- Теоретически — да, но при нагрузке фреза может провернуться или сместиться в осевом направлении. Силовой патрон Weldon предназначен именно для инструмента с лыской (Weldon flat) — без неё весь момент передаётся только трением, что ненадёжно. Для инструмента без лыски используйте цанговый ER или гидропатрон.
- Насколько важна балансировка патрона?
- При скорости шпинделя до 8 000 об/мин балансировка некритична. При 12 000–20 000 об/мин нужна балансировка класса G6.3. При n > 20 000 об/мин — G2.5 или лучше. Небалансированный патрон при высоких оборотах вызывает биение, ухудшает качество поверхности и сокращает ресурс подшипников шпинделя.
- HSK или BT — что выбрать для нового станка?
- Если станок уже куплен — выбор определён его шпинделем. При выборе нового станка: HSK предпочтителен для высокоскоростной обработки (n > 15 000), пятиосевых центров и случаев, где нужна максимальная жёсткость. BT — универсальный стандарт для большинства задач при скоростях до 12 000–15 000 об/мин.
- Нужно ли проверять биение нового патрона?
- Да, обязательно. Даже новый патрон следует проверить индикаторной головкой на реальном станке перед запуском в производство. Измерение производится на образцовой оправке или эталонном хвостовике. Биение сверх допуска — основание для рекламации или выбора другого патрона.
- Как правильно затягивать гайку цангового патрона ER?
- Только динамометрическим ключом, с усилием согласно таблице производителя (например, для ER32 — 120 Нм). Недотяжка приводит к проскальзыванию и выталкиванию инструмента; перетяжка — к повреждению цанги и патрона. Для доступа к ключам и аксессуарам: ключи для цанг.
11. Вывод
Выбор зажимного патрона — это баланс между точностью, передаваемым моментом, универсальностью и стоимостью. Цанговые патроны ER оптимальны для большинства операций; силовые Weldon — для черновой обработки с высокими нагрузками; гидропатроны и термопатроны — для высокоточного и высокоскоростного фрезерования.
