Что такое цельные керамические фрезы

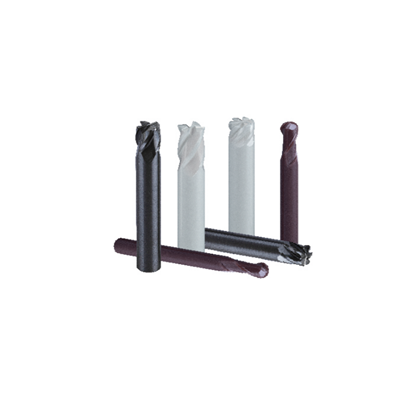

Цельные керамические фрезы — режущий инструмент, изготовленный целиком из режущей керамики (Al₂O₃, Si₃N₄ или SiAlON) без металлической основы. Главное преимущество по сравнению с твёрдосплавными фрезами — возможность работы при температурах 900–1200°C, недоступных VHM-инструменту. Это позволяет применять скорости резания в 5–20 раз выше, чем у твёрдого сплава, для конкретных материалов.
В каталоге STI Store керамические режущие пластины для точения — в разделе керамические пластины. Цельные керамические фрезы — специализированный инструмент для высокоскоростной обработки жаропрочных сплавов и чугуна.
Типы режущей керамики
| Тип | Состав | Твёрдость | Вязкость | Применение |
|---|---|---|---|---|
| Al₂O₃ (оксидная) | Чистый Al₂O₃ | HV 2000–2200 | Низкая | Чугун, закалённые стали — только непрерывное резание |
| Al₂O₃ + TiC (смешанная) | Al₂O₃ + 25–40% TiC | HV 2400–2600 | Умеренная | Закалённые стали, чугун, некоторые жаропрочные |
| Al₂O₃ + ZrO₂ (армированная) | Al₂O₃ + ZrO₂ | HV 2000 | Выше | Чугун, улучшенная трещиностойкость |
| Si₃N₄ (нитридная) | Нитрид кремния | HV 1700–1900 | Высокая | Серый чугун — высокоскоростное |
| SiAlON | Si-Al-O-N | HV 1800–2000 | Высокая | Жаропрочные никелевые сплавы |
| Вискерная (Al₂O₃ + SiC whisker) | Al₂O₃ + волокна SiC | HV 2400 | Очень высокая | Никелевые суперсплавы, прерывистое |
Керамика vs твёрдый сплав
| Параметр | VHM (твёрдый сплав) | Режущая керамика |
|---|---|---|
| Твёрдость HV | 1400–2000 | 1700–2600 |
| Теплостойкость | до 900–1100°C | до 1100–1300°C |
| Вязкость разрушения | 10–20 МПа√м | 3–8 МПа√м |
| Теплопроводность | 80–120 Вт/(м·К) | 10–30 Вт/(м·К) |
| Скорость резания (Inconel) | 30–80 м/мин | 200–600 м/мин |
| Стойкость к ударам | Высокая | Низкая — очень низкая |
| Стоимость | Средняя | Выше |
Ключевой вывод: керамика не «лучше» твёрдого сплава — она работает в другом режиме. При скоростях VHM (30–80 м/мин) керамика изнашивается быстрее. При скоростях керамики (200–600 м/мин) VHM немедленно разрушается. Это инструменты для принципиально разных режимов обработки.
Области применения цельных керамических фрез
Цельные керамические фрезы применяются в двух главных нишах, где их теплостойкость обеспечивает решающее преимущество:
Жаропрочные никелевые суперсплавы (ISO S)
Inconel 718, Waspaloy, Hastelloy — материалы, которые сохраняют прочность при 700–1000°C. Именно при этих температурах и происходит резание — твёрдый сплав «плавится» в зоне контакта. Керамика SiAlON или вискерная работает при этих температурах без деградации. Результат: производительность фрезерования Inconel керамикой в 5–10 раз выше, чем VHM.
Высокоскоростная обработка чугуна
Серый и высокопрочный чугун при Vc = 500–1500 м/мин — второй важный домен керамики. При таких скоростях стружка уходит настолько быстро, что тепло практически не передаётся в деталь. Керамика Si₃N₄ — лучший выбор для высокопроизводительных линий обработки чугунных корпусных деталей (двигателестроение, станкостроение).
Режимы фрезерования керамикой по жаропрочным сплавам
Фрезерование Inconel 718 цельной керамической фрезой SiAlON (сравнение с VHM):
| Параметр | VHM AlTiN | Керамика SiAlON |
|---|---|---|
| Vc, м/мин | 30–80 | 200–600 |
| fz, мм/зуб | 0,02–0,06 | 0,05–0,15 |
| ap | 0,5–2×D | 0,1–0,5×D |
| ae | 5–15% D | 50–100% D (торцевое) |
| СОЖ | EP-СОЖ обязательна | Сухое или воздух |
| Машинное время (деталь) | База (1×) | 0,15–0,3× (в 3–7 раз быстрее) |
Геометрия керамических фрез
Цельные керамические фрезы имеют специфическую геометрию, адаптированную под хрупкость керамики: уменьшенное число зубьев (2–6), большой угол спирали (30–45°) для снижения осевых ударных нагрузок, упрочнённая режущая кромка (honing 20–50 мкм) — острая кромка у хрупкой керамики немедленно скалывается при вибрациях.
СОЖ при работе с керамическими фрезами
Правило для керамики — аналогично CBN: либо полное отсутствие СОЖ, либо непрерывная постоянная подача с начала обработки. Прерывистая СОЖ — тепловые удары → немедленное разрушение. Для фрезерования жаропрочных сплавов керамикой — сухое: тепло в зоне контакта — необходимое условие работы керамики (она режет лучше при высокой температуре). Для чугуна — сухое или воздух.
Ограничения и риски керамических фрез
Хрупкость. Любые вибрации, неравномерная подача, захват стружки — немедленная поломка фрезы. Прерывистое резание (шпоночные пазы, пересечение отверстий) — только вискерная керамика с осторожностью.
Жёсткость системы. Биение шпинделя > 5 мкм, люфт суппорта > 10 мкм — поломка фрезы. Керамические фрезы требуют лучшего оборудования, чем VHM.
Ограниченные применения. Сталь — нет (химическая реакция Al₂O₃ с Fe при высоких температурах). Нержавейка — очень ограниченно (низкая теплопроводность + химия). Алюминий — нет (Al реагирует с Al₂O₃). Керамика работает только в нишах: жаропрочные, чугун, закалённые стали.
Сравнительная таблица типов керамики
| Тип керамики | Прерывистый рез | Жаропрочные | Чугун | Закалённые стали |
|---|---|---|---|---|
| Al₂O₃ чистый | Нет | Нет | Непрерывный | Непрерывный |
| Al₂O₃ + TiC | Очень ограниченно | Ограниченно | Хорошо | Хорошо |
| Si₃N₄ | Ограниченно | Нет | Отлично | Нет |
| SiAlON | Ограниченно | Отлично | Хорошо | Нет |
| Вискерная (Al₂O₃+SiC) | Хорошо | Отлично | Хорошо | Хорошо |
Часто задаваемые вопросы
Почему нельзя применять керамические фрезы для нержавеющей стали?
Нержавеющая сталь (аустенитная) имеет низкую теплопроводность, высокий наклёп и химически активна к оксидным керамикам. При высоких температурах резания Al₂O₃ реагирует с Ni в нержавейке — диффузионный износ ускоряется катастрофически. Для нержавейки — только PVD-покрытые VHM-пластины или CBN в специфических условиях.
Как определить оптимальную скорость для керамической фрезы по Inconel?
Начните с Vc = 200 м/мин, fz = 0,05 мм/зуб. Оцените температуру стружки: раскалённая оранжевая стружка — норма для керамики. Если инструмент выдерживает 3–5 минут без поломки — попробуйте Vc = 300 м/мин. Продолжайте до нахождения оптимума по соотношению ресурс/производительность.
Чем отличаются керамические пластины для точения от керамических фрез?
Принципиально — теми же требованиями к высокой Vc и отсутствию ударных нагрузок. Пластины для точения: непрерывное резание при Vc = 300–800 м/мин. Фрезы: прерывистое резание, где важна не только теплостойкость, но и трещиностойкость — отсюда предпочтение SiAlON и вискерной керамики над Al₂O₃. Керамические пластины для точения в каталоге STI Store.
