Подбор шага зуба ленточнопильного полотна

TPI и шаг: основные понятия

Ленточнопильные полотна характеризуются двумя взаимосвязанными параметрами: шагом зуба (t, мм) и числом зубьев на дюйм (TPI — Teeth Per Inch). Связь между ними: t = 25,4 / TPI. Чем больше TPI — тем мельче зуб, тем плавнее рез, но тем меньше пространство для стружки в межзубной впадине.

Крупный шаг (малый TPI): больше пространство для стружки, возможна более агрессивная подача, но нагрузка на каждый зуб выше. Мелкий шаг (высокий TPI): плавный рез с малой нагрузкой на зуб — критично для тонкостенных профилей, где один зуб не должен «захватывать» всю стенку.

Правило числа зубьев в зацеплении

Ключевой принцип выбора шага — поддержание оптимального числа зубьев, одновременно находящихся в контакте с материалом. Рекомендации:

• Минимум 3 зуба в зацеплении одновременно — иначе нагрузка на каждый зуб чрезмерна
• Оптимум 6–12 зубьев — стабильный рез, хорошее стружкообразование
• Максимум до 24 зубьев — при избытке зубьев стружка забивает впадины

Формула расчёта: число зубьев в зацеплении = толщина разрезаемого сечения (мм) / шаг (мм). Пример: стенка трубы 5 мм, шаг 1,5 мм → 5 / 1,5 = 3,3 зуба — минимально допустимо. Для надёжности выбираем шаг 1,0 мм (TPI 25) → 5 / 1,0 = 5 зубьев.

Выбор шага по материалу

Выбор шага по профилю заготовки

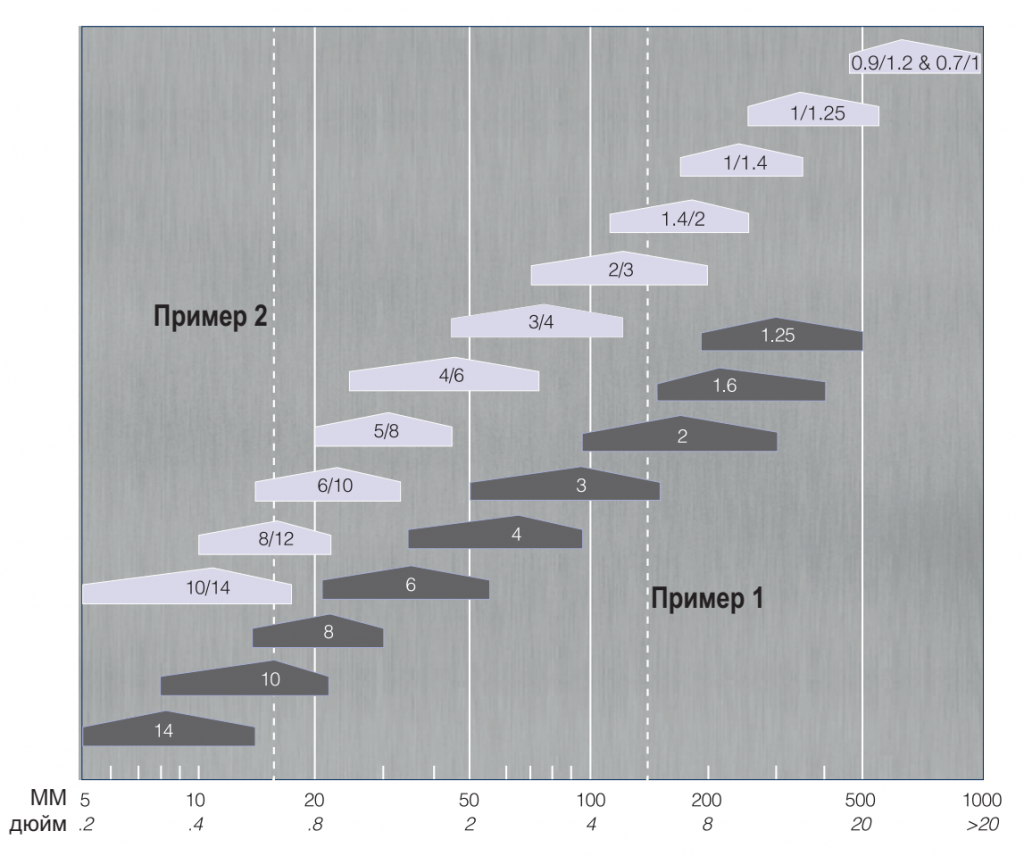

Сплошные прутки и квадраты

Критическая толщина — максимальная (середина сечения). Для круглого прутка D = 60 мм: максимальная толщина в зоне реза = D = 60 мм. Расчёт для 6 зубьев в зацеплении: t = 60 / 6 = 10 мм → TPI = 25,4 / 10 ≈ 2,5 → TPI 3. Для шести зубьев при D = 60 мм оптимально TPI 3–4.

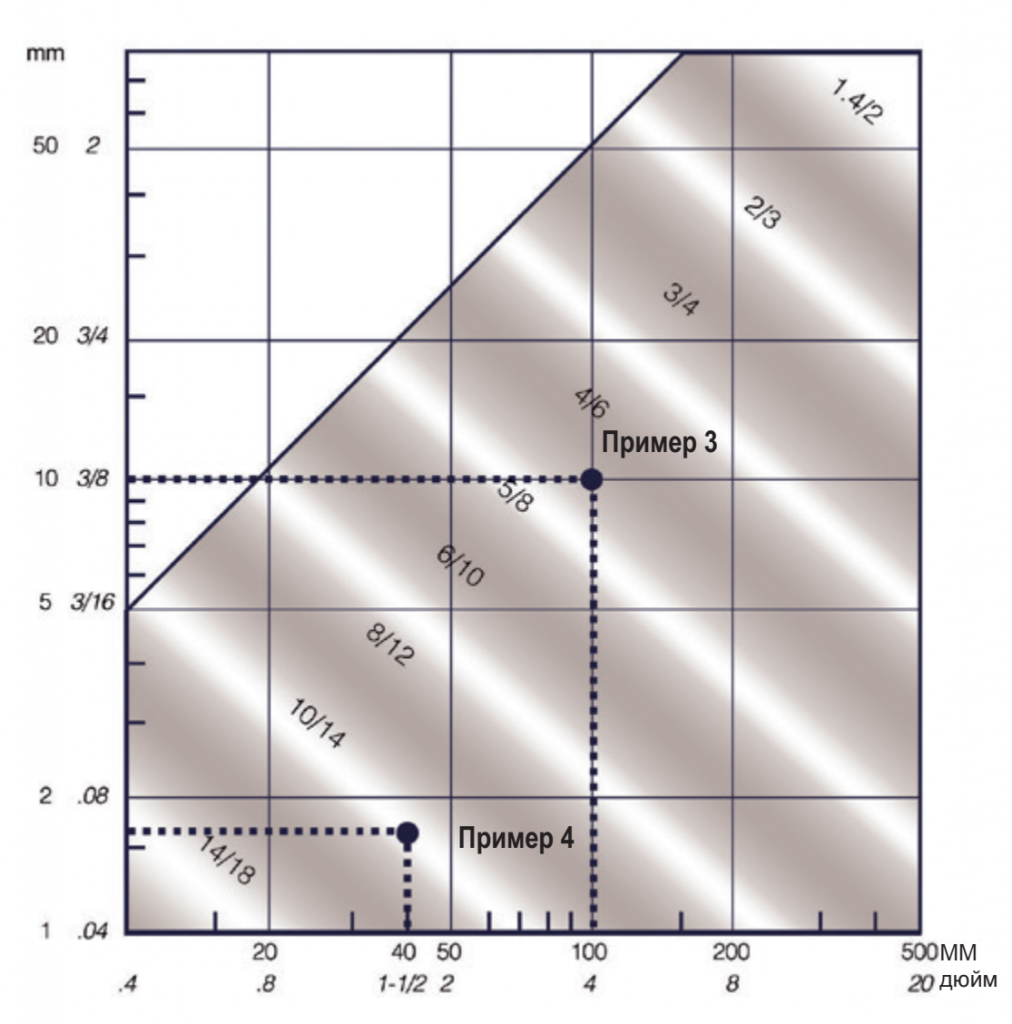

Трубы и тонкостенные профили

Критическая толщина — толщина стенки, а не наружный диаметр. Труба 80×5 мм (стенка 5 мм): t ≤ 5 / 3 = 1,67 мм → TPI ≥ 15. Применение полотна TPI 3–4 на такой трубе приведёт к захвату стенки одним зубом — вибрации, обрыв зуба.

Профили (уголок, швеллер, двутавр)

Для профилей с переменным сечением выбирают шаг по наименьшей толщине элемента. Уголок 50×50×5 мм — стенка 5 мм: TPI ≥ 14–18. Переменный шаг (VP) предпочтителен для профилей с резко меняющимся сечением.

Пакетная резка

При пакетной резке нескольких профилей одновременно возникают зазоры между деталями. При переходе зуба через зазор нагрузка резко меняется, что требует более мелкого шага по сравнению с резкой единичной заготовки той же толщины.

Правило для пакетной резки: берите минимальную толщину элемента в пакете и применяйте коэффициент 0,75 для расчёта «целевой» толщины. Для пакета из труб 60×4 мм (стенка 4 мм): целевая толщина = 4 × 0,75 = 3 мм → TPI ≥ 25,4 / (3/6) ≈ 50 — TPI 14–18 с переменным шагом.

Переменный шаг (Variable Pitch)

Полотна с переменным шагом чередуют зоны с разным TPI (например, 4/6 или 5/8). Преимущества: разрушение резонансных частот (снижение вибраций и шума), улучшение стружкодробления, лучшая работа на профилях с переменным сечением.

Обозначение переменного шага: первое число — крупный TPI, второе — мелкий (например, 4/6 TPI). Для большинства операций пакетной резки стальных труб и профилей: 8/12 или 5/8 TPI — оптимальный выбор.

Тип полотна: биметалл, твёрдый сплав

Для большинства общемашиностроительных применений биметаллическое полотно M42 с переменным шагом — оптимальный баланс стоимости и ресурса. Для регулярной резки нержавейки — M51. Для жаропрочных Inconel и закалённых сталей — только карбидные зубья. В каталоге STI Store доступны полотна для труднообрабатываемых материалов.

Режимы резания

При пакетной резке: снижайте подачу (давление на полотно) на 20–40% по сравнению с резкой единичной заготовки той же толщины. Зазоры между заготовками создают ударные нагрузки — компенсируйте снижением подачи.

Таблица подбора шага

Типичные ошибки

Крупный шаг на тонких стенках. TPI 3–4 на трубе со стенкой 3 мм: один зуб захватывает всю стенку. Вибрация, разрыв зуба, увод полотна.

Мелкий шаг на толстом сечении. TPI 14 на прутке D 80 мм: межзубные впадины забиваются стружкой. Полотно «горит», уводит в сторону.

Постоянный шаг для пакетной резки профилей. Профили с переменным сечением требуют переменного шага. Постоянный шаг оптимален только для однородных прутков.

Отсутствие СОЖ при резке нержавейки. Без СОЖ нержавейка наклёпывается: полотно изнашивается в 5–10 раз быстрее.

Часто задаваемые вопросы

Как определить оптимальный TPI без расчёта?

Практическое правило: возьмите наименьшую толщину разрезаемого сечения в мм и разделите на 4. Результат — шаг зуба в мм. Пример: стенка 6 мм → шаг 1,5 мм → TPI ≈ 17. Выберите ближайший стандартный TPI: 14 или 18. Это даёт 4 зуба в зацеплении — достаточно для стабильной резки.

Почему полотно уводит в сторону?

Причины увода: неравномерная нагрузка на зубья (неравномерная заточка), неправильный шаг (слишком мелкий → стружка забивает впадины), слишком высокая подача для данного шага, ослабленное натяжение полотна, износ направляющих роликов. Первый шаг диагностики: осмотр полотна на равномерность износа зубьев.

Можно ли применять одно полотно для резки разных материалов?

Биметаллическое полотно с переменным шагом 4/6 или 5/8 TPI — достаточно универсально для сталей разной твёрдости. Но нержавейка и жаропрочные сплавы требуют либо изменения режимов, либо специального полотна. Оставлять одно полотно без корректировки скорости при переходе с обычной стали на нержавейку неприемлемо.

Какой TPI выбрать для нержавеющей трубы 60×4 мм?

Стенка 4 мм — критический параметр. Расчёт: t = 4 / 4 = 1 мм → TPI ≥ 25. Но такой мелкий шаг при скорости для нержавейки (20–40 м/мин) снижает производительность. Компромисс: TPI 14–18 с переменным шагом (14/18), скорость 20–30 м/мин, EP-СОЖ обязательна. Это даёт 3–4 зуба в зацеплении при стенке 4 мм — приемлемо при снижении подачи на 30% по сравнению с обычной сталью.
