Что такое токарная державка и зачем правильно её выбирать
Токарная державка — корпусной элемент токарного инструмента, в котором фиксируется сменная режущая пластина. Державка определяет геометрию подхода к заготовке, направление подачи, доступность зоны обработки и жёсткость системы «инструмент — деталь». Неправильный выбор державки при правильно подобранной пластине всё равно даёт брак: неверный угол подхода, вибрации, столкновение с деталью или патроном.
Для наружного точения применяются державки, устанавливаемые в резцедержатель токарного станка. Система обозначений ISO 5608 описывает геометрию державки через буквенно-цифровой код, позволяющий однозначно определить тип инструмента и совместимость с пластинами.
Расшифровка кода ISO державки
Рассмотрим на примере обозначения MCLNR 2525 M12:
| Позиция | Символ | Значение |
|---|---|---|
| 1 — Способ крепления | M | Рычажный прижим + верхний прижим |
| 2 — Форма пластины | C | Ромб 80° |
| 3 — Тип державки | L | С боковым выходом, κr = 95° |
| 4 — Задний угол пластины | N | 0° (негативная) |
| 5 — Направление резания | R | Правое (справа налево) |
| 6–7 — Высота сечения | 25 | 25 мм |
| 8–9 — Ширина сечения | 25 | 25 мм |
| 10 — Длина | M | 150 мм |
| 11–12 — Размер пластины | 12 | IC = 12,7 мм |
При подборе аналога позиции 1–5 и 6–10 должны совпадать. Позиция 11–12 соответствует используемым пластинам. Полный список государственных типов и исполнений — в каталоге токарного инструмента для точения по ISO.
Способы крепления пластины (позиция 1)
Способ крепления пластины — критически важный параметр для надёжности при ударных нагрузках. Неправильно выбранный механизм крепления даёт вылет пластины при черновом точении.
| Код | Способ крепления | Применение |
|---|---|---|
| C | Верхний прижим (clamp top) | Пластины без отверстия, черновое точение |
| M | Рычажный через отверстие + прижим | Универсально, надёжно при ударных нагрузках |
| P | Штифт + прижим через отверстие | Точное позиционирование, получистовое |
| S | Винтовой (screw-in) | Чистовое точение, хороший доступ к зоне резания |
| W | Клиноприжимной | Тяжёлое черновое, ударные нагрузки |
Выбор державки по форме пластины
Форма пластины (позиция 2 кода ISO) определяет угол при вершине — а значит, прочность кромки и доступность обрабатываемой зоны. Острые углы дают лучший доступ к профилям, но менее прочны. Тупые углы — высокая прочность кромки и производительность.
| Форма | Код | Угол при вершине | Применение | Пластина |
|---|---|---|---|---|
| Ромб 80° | C | 80° | Наружное точение, универсальная | CNMG, CCMT |
| Ромб 55° | D | 55° | Копирное, профильное точение | DCMT, DNMG |
| Треугольник 60° | T | 60° | Универсальное, 3 режущие кромки | TNMG, TCMT |
| Квадрат | S | 90° | Торцевое, высокая прочность кромки | SNMG, SCMT |
| Тригональная 80° | W | 80° | Чистовое, малый радиус вершины | WNMG, WCMT |
| Ромб 35° | V | 35° | Чистовое, острые профили, копирование | VCMT, VNMG |
| Круглая | R | — | Черновое с прерывистым резом, высокая стойкость | RCMT, RPMT |
Угол в плане и направление резания
Тип державки (позиция 3) определяет угол в плане κr — угол между главной режущей кромкой и плоскостью, перпендикулярной оси детали. Этот параметр влияет на распределение сил резания, шероховатость поверхности и склонность к вибрациям.
Наиболее распространённые типы для наружного точения
| Код типа | Угол κr | Назначение |
|---|---|---|
| L | 95° | Стандартное наружное продольное точение |
| R | 75° | Наружное точение с компенсацией сил в радиальном направлении |
| D | 45° | Комбинированное наружное и торцевое точение |
| E | 30° | Наружное точение с пологим углом подхода |
| K | 75° | Подрезание торца с подачей вдоль оси |
| F | 0° | Торцевое точение, главная кромка перпендикулярна оси |
Направление резания
Правое (R) — инструмент движется справа налево (от задней бабки к патрону) — стандарт для большинства токарных станков. Левое (L) — движение слева направо, применяется для обратных проходов и специальных операций. Невозможно использовать правую державку для левостороннего движения: режущая кромка окажется в контакте с деталью не той стороной.
Сечение державки
Сечение (высота × ширина) должно точно соответствовать пазу резцедержателя станка. Стандартные сечения: 16×16, 20×20, 25×25, 32×32 мм и нестандартные прямоугольные: 20×16, 25×20, 32×25.
Более крупное сечение = большая жёсткость = меньше вибраций. Жёсткость державки пропорциональна четвёртой степени высоты сечения: уменьшение высоты в 1,5 раза снижает жёсткость примерно в 5 раз. Используйте максимальное сечение, допустимое резцедержателем станка.
| Диаметр детали, мм | Рекомендуемое сечение, мм | Допустимая подача, мм/об |
|---|---|---|
| До 50 | 16×16 | 0,1–0,3 |
| 50–100 | 20×20 | 0,15–0,4 |
| 100–200 | 25×25 | 0,2–0,6 |
| Более 200 | 32×32 и выше | 0,3–0,8 |
Длина державки и вылет инструмента
Длина державки определяет максимальный вылет из резцедержателя. Рекомендуемый вылет: не более 1,5–2× высоты сечения. При вылете более 3×H вибрации неизбежны даже при жёстком закреплении.
Стандартные длины (код в позиции 10): M = 150 мм, N = 170 мм, P = 180 мм, Q = 200 мм, R = 250 мм. Для работ с большим вылетом применяются антивибрационные стержневые резцы с встроенным гасителем колебаний.

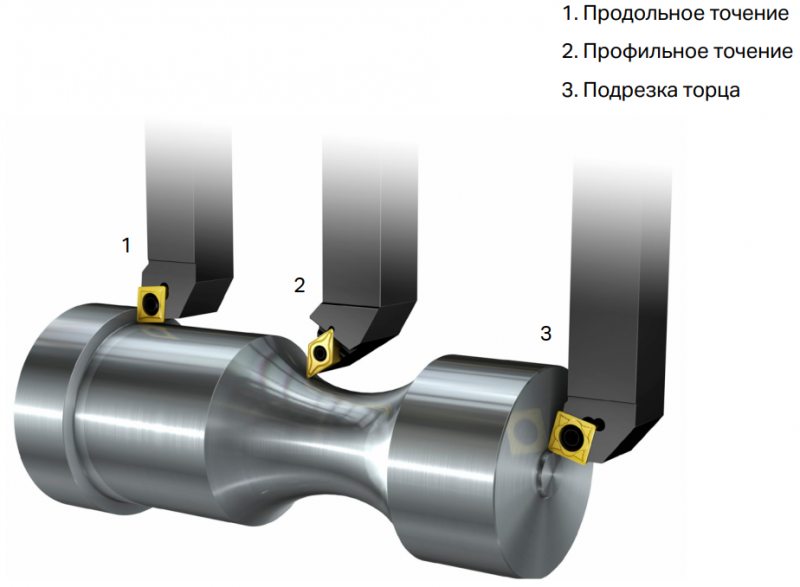

Подбор державки по типу операции
Черновое наружное точение
Приоритет — прочность кромки и максимальная подача. Рекомендуется форма пластины C (80°) или S (квадрат), крупное сечение (25×25 мм и выше), негативная геометрия N, прижим M или W. Державки под пластины C с CNMG — классика для чернового точения.
Получистовое и чистовое наружное точение
Баланс между производительностью и качеством поверхности. Форма пластины C или T, позитивная или нейтральная геометрия, средняя подача, радиус вершины rε = 0,4–0,8 мм. Для чистовых операций — державки под пластины D (55°) с DCMT.
Профильное и копирное точение
Форма пластины V (35°) или D (55°) — острый угол при вершине позволяет войти в узкие профили без касания противоположной поверхности. Державки под пластины V применяются для контурного точения, расточки фасонных профилей и финишных операций.
Точение нержавеющих сталей
Позитивная геометрия пластины (задний угол > 0°), острая режущая кромка, подача СОЖ. Минимальный вылет для снижения вибраций. Формы C или D с геометрией M (medium) или F (finish). Пластины из каталога токарных пластин для группы ISO M.
Как подобрать аналог токарной державки
При поиске аналога необходимо сохранить функциональную совместимость по нескольким уровням.
Уровень 1: Геометрия подхода
Тип державки (позиция 3), направление резания (позиция 5) и угол κr должны совпадать. MCLNR и MCLNL — разные направления резания, это не аналоги, а зеркальные инструменты.
Уровень 2: Совместимость с пластиной
Позиции 1 (способ крепления), 2 (форма пластины) и 4 (задний угол пластины) должны совпадать. Нельзя использовать пластину без отверстия (C-крепление) в державке с S-механизмом. Нельзя использовать позитивную пластину в гнезде, сделанном под негативную — геометрия посадки будет неправильной.
Уровень 3: Физические размеры
Сечение (позиции 6–9) — точное совпадение обязательно, иначе державка не войдёт в резцедержатель. Длина (позиция 10) может варьироваться в пределах ±1 размерного шага.
Уровень 4: Размер пластины
IC пластины (позиция 11–12) должна соответствовать используемым пластинам. Замена IC с 12,7 мм на 15,875 мм требует смены всех пластин.
Таблица выбора токарной державки для наружного точения
| Операция | Тип | Форма пластины | Пример обозначения |
|---|---|---|---|
| Черновое наружное точение | L, κr=95° | C (80°), CNMG | MCLNR 2525M12 |
| Универсальное наружное точение | Тип T, κr=91° | T (60°), TNMG | MTJNR 2525M16 |
| Чистовое наружное точение | Тип D, κr=93° | D (55°), DCMT | SDJCR 2020K11 |
| Профильное и копирное точение | Тип V, κr=72° | V (35°), VCMT | SVJBR 2020K11 |
| Торцевое подрезание | Тип K, κr=75° | C (80°), CNMG | MCKFR 2525M12 |
| Тяжёлое черновое, прерывистый рез | Тип S, κr=45° | S (квадрат), SNMG | PSBNR 2525M12 |
Типичные ошибки при выборе токарной державки
Ошибка 1: Несоответствие направления резания
Замена правой державки (R) на левую (L) означает смену направления подачи. Многие операторы путают L и R, ориентируясь только на внешний вид инструмента. Проверяйте направление движения суппорта и то, какая кромка должна быть в контакте с деталью.
Ошибка 2: Недостаточное сечение державки
Использование державки 16×16 мм там, где требуется 25×25 мм, ведёт к вибрациям и выкрашиванию пластины. Жёсткость пропорциональна H⁴ — уменьшение в 1,5 раза снижает жёсткость в ~5 раз.
Ошибка 3: Замена геометрии без учёта операции
Державка для чернового точения с пластиной C (80°) геометрически не войдёт в узкий профиль, где нужна пластина V (35°). Не адаптируйте один инструмент под принципиально разные операции.
Ошибка 4: Превышение допустимого вылета
Вылет более 3× высоты сечения без антивибрационных мер делает чистовое точение невозможным. При 4–5×H даже черновое точение нестабильно.
Ошибка 5: Смешение способов крепления пластины
Переход с M-крепления на S-крепление в «аналоге» может означать другую геометрию гнезда — пластина встанет неправильно. Всегда проверяйте способ крепления при подборе аналога.
Часто задаваемые вопросы
В чём разница между MCLNR и SCLCR для наружного точения с пластиной C?
MCLNR — рычажный прижим + верхний прижим (M): надёжно при ударных нагрузках чернового точения. SCLCR — только винтовое крепление через отверстие (S): лучший доступ к зоне резания, применяется на чистовых операциях. При прерывистом черновом резе M-крепление надёжнее.
Можно ли использовать токарную державку от одного производителя с пластиной другого?
Да, при полном совпадении ISO-кода пластины. Производители стандартизируют геометрию гнезда по ISO. Оптимальная посадка достигается при использовании пластин рекомендованных марок, но на черновых операциях смешение допустимо.
Как определить, нужна ли антивибрационная оправка?
Если вылет инструмента превышает 4–5× высоту сечения, или деталь длинная и тонкостенная — стандартная державка не обеспечит качества. Симптомы: рябь на поверхности, нехарактерное дробление стружки, громкий звук при резании.
Какое сечение державки выбрать для токарного станка с резцедержателем под 25 мм?
Используйте 25×25 мм. Уменьшение до 20×20 мм допустимо с прокладкой, но снижает жёсткость. Превышение сечения выше допустимого паза недопустимо.
Почему пластина вылетает из гнезда при черновом точении?
Возможные причины: неправильный тип крепления, повреждение механизма прижима, превышение допустимой глубины резания для данной пластины, посторонние частицы в гнезде. Проверьте усилие прижима и состояние механизма крепления.
Как выбрать державку для точения нержавеющей стали?
Предпочтительны державки с позитивной геометрией пластины (буква G или C в 4-й позиции кода). Тип крепления S или M. Минимальный вылет, максимальное сечение. Пластины с геометрией M или F с покрытием PVD TiAlN. Форма C (80°) или T (60°) для получистовых операций.
