Типы метчиков: обзор конструкций
Метчик — осевой режущий инструмент для нарезания внутренней резьбы. Конструктивно метчики делятся на несколько категорий, каждая из которых оптимальна для определённых условий.
По принципу формирования резьбы
| Тип | Принцип работы | Применение |
|---|---|---|
| Режущий метчик | Снимает стружку, формируя резьбу | Все материалы, стандартное применение |
| Раскатник (бесстружечный) | Пластически деформирует металл | Пластичные металлы: сталь, латунь, алюминий до HRC 40 |
Раскатники не образуют стружки, что исключает её попадание в резьбу и позволяет работать в глухих отверстиях без специальной конструкции. Формируемая резьба имеет более высокую прочность за счёт уплотнения поверхностного слоя.
По способу применения
| Тип | Хвостовик | Применение |
|---|---|---|
| Ручной | Квадрат под вороток | Единичные операции, слесарные работы |
| Машинный | Цилиндрический или с квадратом | Станочная обработка, серийное производство |
| Гаечный | Длинный хвостовик | Нарезание резьбы в гайках на автоматах |
Шаг 1: Определение типа и размера резьбы
Первый параметр выбора — стандарт и размер нарезаемой резьбы. Смешение стандартов недопустимо: метрическая резьба M10 и дюймовая 3/8" — разные профили.
Основные стандарты резьбы
| Стандарт | Профиль | Обозначение | Применение |
|---|---|---|---|
| Метрическая ISO | 60° | M3, M6, M10... | Машиностроение, общее применение |
| Трубная цилиндрическая | 55° | G1/4, G1/2... | Трубопроводы, гидравлика |
| UNC (американская) | 60° | 1/4-20, 1/2-13... | Оборудование американского производства |
| UNF (мелкий шаг) | 60° | 1/4-28, M10×1... | Точные соединения, авиация |
В каталоге STI Store доступны метчики для метрической резьбы M, трубной цилиндрической G и унифицированной UNC.
Шаг резьбы
Для каждого диаметра существует стандартный шаг (крупный) и мелкий шаг. Мелкий шаг используется там, где требуется более высокая прочность соединения или точная регулировка (M10×1,0 вместо стандартного M10×1,5). Метчик должен точно соответствовать шагу нарезаемой резьбы.
Шаг 2: Учёт материала заготовки
Материал обрабатываемой детали — ключевой критерий выбора конструкции и марки метчика.
Рекомендации по материалам
| Материал | Твёрдость | Тип метчика | Покрытие |
|---|---|---|---|
| Конструкционная сталь | HB 150–250 | Машинный, прямые или спиральные канавки | TiN, TiCN |
| Нержавеющая сталь | HB 180–320 | Спиральные канавки, позитивный угол | TiCN, TiAlN |
| Чугун серый | HB 160–260 | Прямые канавки (стружка хрупкая) | TiN, без покрытия |
| Алюминиевые сплавы | HB 60–120 | Раскатник или спиральные канавки | Без покрытия или TiN |
| Латунь, бронза | HB 60–150 | Прямые канавки | TiN или без покрытия |
| Закалённые стали | HRC 40–65 | Только твердосплавные метчики | TiAlN, AlCrN |
| Жаропрочные сплавы (ISO S) | HB 250–400 | Спиральные канавки, TH-исполнение | TiAlN, AlCrN |
Шаг 3: Глухое или сквозное отверстие
Тип отверстия напрямую определяет конструкцию метчика — в первую очередь направление канавок.
Сквозные отверстия
Стружка может свободно выходить вперёд — применяются метчики с прямыми канавками или с наклоном канавок вперёд (позитивный спиральный угол). Метчики с прямыми канавками универсальны и подходят для большинства сквозных отверстий.
Глухие отверстия
Стружка должна удаляться назад (к хвостовику метчика). Применяются метчики с правосторонними спиральными канавками (правый спиральный угол ω = 30–45°). Для вязких материалов (нержавейка, жаропрочные) угол ω = 40–45°, для стали — ω = 30–35°.
Глубина глухого отверстия должна быть на 3–5 витков резьбы больше требуемой длины резьбы, чтобы обеспечить выход заборного конуса метчика. Метчики с укороченным заборным конусом (2–3 нитки) позволяют получить резьбу ближе ко дну.
Шаг 4: Конструкция канавок и заборного конуса
Прямые канавки
Универсальная конструкция. Подходит для большинства материалов и сквозных отверстий. Для глухих отверстий в мягких материалах — допустима, но не оптимальна.

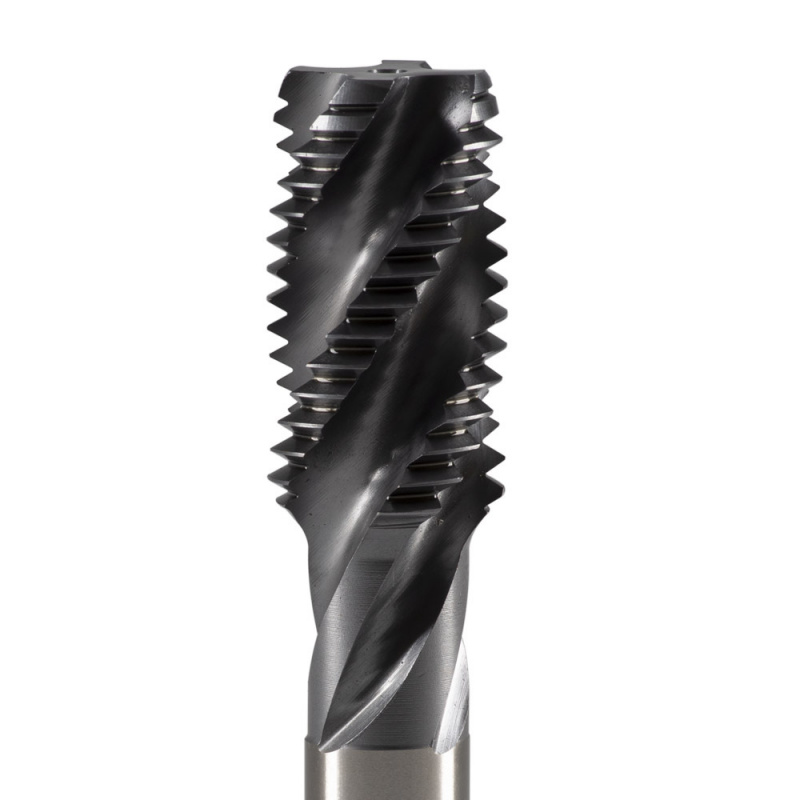

Спиральные канавки
Правосторонняя спираль (направление канавок совпадает с направлением резьбы) выводит стружку назад — оптимально для глухих отверстий. Левосторонняя спираль выводит стружку вперёд — для сквозных отверстий в вязких материалах.
Длина заборного конуса
| Длина заборного конуса | Число ниток | Применение |
|---|---|---|
| Длинный (A) | 8–10 | Ручное нарезание, нежёсткая система |
| Средний (B/C) | 3–5 | Машинное нарезание, стандартное |
| Короткий (D) | 1,5–2 | Глухие отверстия, резьба до дна |
Шаг 5: Материал и покрытие метчика
Быстрорежущая сталь (HSS)
HSS-метчики — наиболее распространённый и доступный вариант. Подходят для обработки конструкционных сталей, чугуна, алюминия, цветных металлов. Стойкость достаточна для серийного производства при правильных режимах.
HSS-Co (кобальтовая быстрорежущая сталь)
Повышенная теплостойкость по сравнению с HSS. Рекомендуются для нержавеющих сталей, жаропрочных сплавов, материалов с высоким содержанием легирующих элементов.
Твердосплавные метчики (HM/VHM)
Максимальная стойкость, применяются для закалённых сталей, абразивных материалов, высокоскоростного нарезания резьбы на ОЦ. Значительно дороже HSS, но обеспечивают в 5–15 раз больший ресурс при правильном применении.
Покрытия метчиков
| Покрытие | Твёрдость | Рекомендуемые материалы |
|---|---|---|
| TiN (нитрид титана) | HV 2 300 | Конструкционные стали, чугун |
| TiCN (карбонитрид титана) | HV 3 000 | Нержавеющие стали, цветные металлы |
| TiAlN (нитрид титаналюминия) | HV 3 300 | Жаропрочные сплавы, закалённые стали |
| AlCrN | HV 3 200 | Высокотемпературная обработка, нержавейка |
Шаг 6: Ручное или машинное нарезание
Машинные метчики отличаются от ручных точностью хвостовика, геометрией заборного конуса и допустимыми режимами резания. Использование ручного метчика на станке приводит к поломке: ручные метчики не рассчитаны на осевые нагрузки станочного нарезания.
Для станочного нарезания применяются резьбонарезные патроны или цанги ER для метчиков, обеспечивающие компенсацию осевого усилия (синхронизацию подачи).
Режимы нарезания резьбы
Правильные режимы — залог стойкости метчика и качества резьбы.
Скорость резания
| Материал | HSS, Vc м/мин | HSS-Co, Vc м/мин | HM, Vc м/мин |
|---|---|---|---|
| Конструкционная сталь | 6–12 | 10–18 | 20–40 |
| Нержавеющая сталь | 3–6 | 5–10 | 10–20 |
| Чугун серый | 8–15 | 12–20 | 25–50 |
| Алюминий | 10–25 | 15–30 | 30–80 |
СОЖ при нарезании резьбы
СОЖ обязательна для нержавеющих сталей, жаропрочных сплавов и при машинном нарезании резьбы в стали. Для чугуна и закалённых сталей допускается нарезание всухую или с минимальной смазкой (MQL). Для алюминия рекомендуется керосин или специальная СОЖ для алюминия — стандартные эмульсии снижают качество резьбы из-за наростообразования.
Таблица выбора метчика по ключевым параметрам
| Условия | Рекомендуемый тип метчика |
|---|---|
| Сталь, сквозное, серийное производство | HSS-E, прямые канавки, TiN |
| Нержавейка, глухое отверстие | HSS-Co, спиральные канавки R35°, TiCN |
| Алюминий, любое отверстие | Раскатник HSS или спиральные канавки L25° |
| Чугун, сквозное | HSS, прямые канавки, TiN |
| Закалённая сталь HRC>45 | VHM метчик, TiAlN |
| Ручное нарезание M3–M12 | HSS, комплект из 3 метчиков (черновой, переходной, чистовой) |
Часто задаваемые вопросы
Почему метчик ломается в глухом отверстии?
Наиболее частые причины: неправильное направление канавок (стружка идёт вперёд, а не назад), недостаточная глубина отверстия (нет выхода для заборного конуса), скорость резания выше рекомендованной, отсутствие или неправильный выбор СОЖ. Проверьте все четыре параметра при следующей установке.
Нужны ли три метчика в комплекте (черновой, средний, чистовой)?
Комплект из трёх метчиков требуется для ручного нарезания в твёрдых материалах (сталь свыше HB 200, чугун), для резьбы диаметром более M16 при ручном нарезании, а также при работе без механизированного инструмента. Для машинного нарезания используется один метчик с соответствующей геометрией заборного конуса.
Какой метчик выбрать для нарезания резьбы в алюминии без стружки в отверстии?
Раскатник (бесстружечный метчик). Он пластически деформирует материал, не образуя стружки. Резьба получается более прочной за счёт уплотнения поверхностного слоя. Применяется для алюминия, латуни, мягкой стали и нержавеющей стали до HRC 40. Требует отверстия большего диаметра, чем для режущего метчика.
Каков диаметр сверления под метчик M8×1,25?
Диаметр сверления = номинальный диаметр резьбы − шаг = 8,0 − 1,25 = 6,75 мм. Стандартная рекомендация: d отв. = 6,7–6,8 мм. Для раскатника диаметр отверстия несколько больше: 7,0–7,1 мм (уточняется по каталогу производителя метчика).
Как продлить ресурс метчика?
Использование правильной СОЖ, соблюдение рекомендованных скоростей резания, компенсирующий патрон на станке (для синхронизации подачи), периодическая переточка на специализированном оборудовании. HSS-метчики поддаются переточке до 3–5 раз, что существенно снижает стоимость резания.
Можно ли нарезать трубную резьбу G1/2 обычным метчиком?
Нет. Трубная резьба G имеет профиль 55° (Витворта), метрическая — 60°. Метрический метчик даёт неправильный профиль, резьбовое соединение не будет герметичным. Для трубной резьбы необходим специальный метчик G, доступный в разделе трубная резьба G.
