| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 10 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 8 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 6 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 78 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 32 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 60 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 27 |

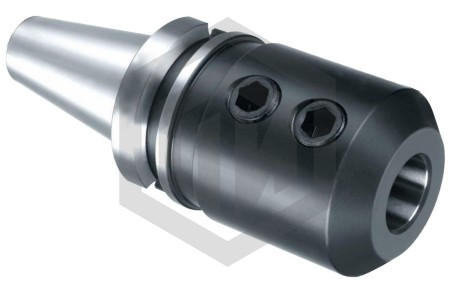

| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 65 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 25 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 16 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 12 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 58 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 27 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-MTA |
| Внутренний конус | MTA2 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 63 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-SL (B) Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 63 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-SL (B) Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 50 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-SL (B) Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 8 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 50 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-SL (B) Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 6 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 63 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 12 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 50 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 6 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 58 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 27 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 25 |
| Тип патрона | BT-MTB |
| Внутренний конус | MTB1 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 75 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER11 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-7 |
| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 150 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 150 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 150 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER40 |
| Функциональная длина, мм (LF) | 80 |
| Диаметр, D мм | 63 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-26 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 60 |
| Диаметр, D мм | 88 |
| Тип патрона | BT-FMC |
| Диаметр крепления инструмента, мм d (DCONWS) | 40 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | OZ25B |
| Функциональная длина, мм (LF) | 80 |
| Диаметр, D мм | 60 |
| Тип патрона | BT-OZ |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Тип цанги | ER32 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-20 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 34 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT30 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT30 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 32 |
| Тип патрона | BT-ER |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 32 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-B |
| Внутренний конус | B16 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 32 |
| Диаметр, D мм | 12 |
| Тип патрона | BT-B |
| Внутренний конус | B12 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 25 |
| Диаметр, D мм | 12 |
| Тип патрона | BT-B |
| Внутренний конус | B12 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 40 |
| Диаметр, D мм | 38 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 16 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 45 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 22 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 40 |
| Диаметр, D мм | 38 |
| Тип патрона | BT-FMB |
| Диаметр крепления инструмента, мм d (DCONWS) | 16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-SL Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 63 |
| Диаметр, D мм | 42 |
| Тип патрона | BT-SL (B) Weldon |
| Диаметр крепления инструмента, мм d (DCONWS) | 12 |
Как выбрать оснастку для фрезерного станка с конусом BT
Первое, что нужно знать перед выбором любого патрона или оправки — тип конуса вашего шпинделя. BT30, BT40 и BT50 — это три разных размера, которые не взаимозаменяемы. BT30 встречается на компактных вертикальных обрабатывающих центрах, BT40 — самый распространённый типоразмер для среднетяжёлого фрезерования, BT50 применяется на крупных станках с высоким крутящим моментом. Тип конуса указан в паспорте станка.
Второй шаг — определить тип оснастки под конкретную задачу. Разные типы патронов и оправок предназначены для разных инструментов и режимов обработки.
Цанговые патроны BT-ER и BT-OZ
Цанговый патрон — самый универсальный тип оснастки для фрезерного станка. Он держит инструмент за цилиндрический хвостовик через цангу. Патроны серии BT-ER используют цанги ER — наиболее распространённый стандарт с большим диапазоном диаметров зажима. Патроны серии BT-OZ работают с цангами OZ, у которых закрытый торец и несколько иная конструкция зажима — для задач, где важно минимальное биение на высоких оборотах.
Оправки для дисковых и насадных фрез BT-SCA
Дисковые отрезные и пазовые фрезы, а также насадные торцевые фрезы крепятся не в цанговый патрон, а на оправку через центральное отверстие. Оправки BT-SCA для дисковых фрез рассчитаны именно на такую схему: фреза насаживается на цилиндрическую ось оправки, упирается в буртик и затягивается крепёжным винтом.
Термопатроны BT-SF
Термозажимной патрон держит инструмент за счёт теплового расширения металла: корпус нагревают индукционной установкой, вставляют хвостовик, после остывания зажим охватывает его по всей длине посадки. Это даёт минимальное биение и высокий передаваемый момент. Термопатроны BT-SF выбирают для высокоскоростной чистовой обработки и работы с твердосплавным инструментом малого диаметра.
Что проверить перед покупкой оснастки BT
| Параметр | Что проверять |
|---|---|
| Тип конуса | BT30, BT40 или BT50 — по паспорту станка, конусы не взаимозаменяемы |
| Тип патрона / оправки | Цанговый (ER, OZ), термозажимной (SF) или оправка под насадной инструмент (SCA) |
| Диаметр крепления | Соответствует хвостовику или посадочному отверстию инструмента |
| Функциональная длина LF | Достаточна для вылета в зону обработки, но не избыточна — лишний вылет снижает жёсткость |
Если на вашем станке другой тип конуса — смотрите весь раздел Патроны и оправки для станков.
Часто задаваемые вопросы
Что такое конус BT и чем он отличается от других типов?
BT (MAS 403) — японский стандарт конуса шпинделя для фрезерных обрабатывающих центров. Три размера — BT30, BT40, BT50 — не взаимозаменяемы между собой. Из-за различий в длине и геометрии посадки хвостовики отличные от BT абсолютно невзаимозаменяемы даже в одном типоразмере.
Чем цанговый патрон BT отличается от термопатрона?
Цанговый патрон зажимает хвостовик через лепестки цанги — быстро, без оборудования, с большим диапазоном диаметров. Термопатрон охватывает хвостовик по всей длине посадки за счёт теплового расширения — это даёт меньшее биение и больший передаваемый момент, но для смены инструмента нужна индукционная термозажимная установка.
Когда нужна оправка, а не патрон?
Оправка нужна для насадного инструмента — дисковых фрез, торцевых насадных фрез — у которых нет хвостовика, а есть центральное посадочное отверстие. Такой инструмент нельзя зажать в цанговый или термозажимной патрон: он крепится на цилиндрическую ось оправки.
На что обратить внимание при выборе функциональной длины LF?
Чем короче патрон, тем жёстче система «шпиндель — оснастка — инструмент». Берите минимальную длину, при которой инструмент достигает зоны обработки. Избыточный вылет увеличивает вибрации, ускоряет износ инструмента и ухудшает качество поверхности.
Как убедиться, что оснастка BT подойдёт к моему станку?
Откройте паспорт станка и найдите тип шпинделя — там будет указан стандарт конуса (BT30, BT40 или BT50). Если паспорта нет — замерьте диаметр конуса шпинделя или уточните у производителя станка. Затем выберите оснастку с соответствующим типом конуса.
