Как выбрать торцевые фрезы 45 градусов под плоскости и фаски
Если Вам нужна фреза торцевая 45 градусов, сначала определите, какая операция будет основной: обработка плоскости, снятие фаски или комбинированный проход. Торцевая насадная фреза по металлу такого типа подбирается по диаметру, числу зубьев и глубине резания, потому что именно эти параметры сильнее всего влияют на производительность и стабильность корпуса.

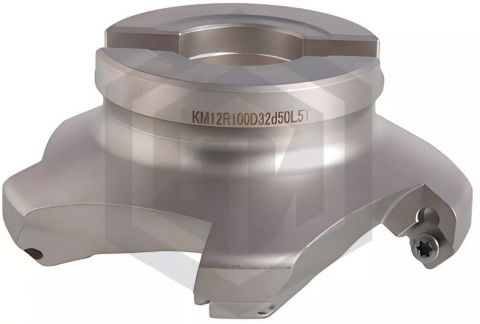

В этом разделе собраны торцевые фрезы с главным углом в плане 45°. Здесь можно подобрать и торцевую фрезу с пластинами под 45, и фрезу торцевую насадную со сменными пластинами под разные диаметры и серии корпуса. Для страницы характерны серии AF01, AF02, AF03, AF06, J(T)-SXP16, KM12, R245 и SHN09C, а также совместимые пластины семейства SEET, SEHT, SEKT, HNGX, XPHT, ONGU и ONMU .
С чего начинать подбор
Первый параметр – посадочный диаметр фрезы. Насадные торцевые фрезы монтируются на оправку, поэтому важно согласовать посадочный диаметр корпуса с имеющейся оснасткой станка. Для закрепления на шпинделе используют фрезерные оправки – подобрать подходящую можно в разделе патронов и оправок для станков.
Второй параметр – рабочий диаметр фрезы. Ширина фрезерования не должна быть более 80% от диаметра фрезы.
Второй параметр – тип и размер сменной пластины. Правильно подобранная пластина определяет допустимые режимы резания, стойкость и качество поверхности. Выбрать подходящие сменные пластины можно в разделе сменных фрезерных пластин.Когда выбирают угол 45°
Угол 45° – компромиссный вариант между производительностью и щадящим воздействием на заготовку. Он хорошо подходит для обработки корпусных деталей из конструкционных и легированных сталей, а также из серого и ковкого чугуна. По сравнению с фрезой 90° инструмент с углом 45° создаёт меньший изгибающий момент на шпинделе и реже вызывает дробление при недостаточном зажиме детали.
Если задача – снять ступеньку под прямым углом или обработать уступ, лучше обратиться к фрезам 90° для плоскостей и уступов. Когда требуется более острая геометрия входа и меньшая радиальная составляющая силы резания, рассмотрите фрезы для плоскостей и фасок 60°. Все варианты объединены в родительском разделе фрез торцевых насадных.
Что важно сверять перед покупкой
Для раздела характерны диаметры режущей части от 22 до 315 мм, количество зубьев от 3 до 18 и максимальная глубина резания от 4 до 20 мм. Это удобно, когда нужно быстро отсечь неподходящие корпуса и оставить только те торцевые фрезы 45 градусов, которые реально подходят под Ваш станок и режим.

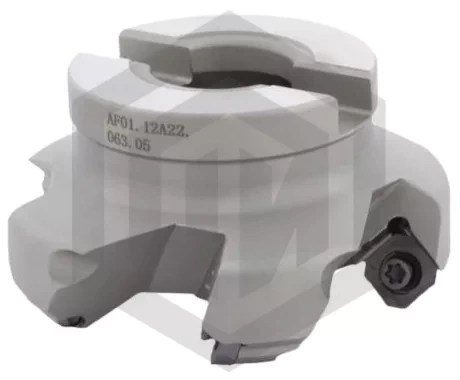

Если серия уже известна, логично искать именно по маркировке корпуса. Например, на странице видны AF01, AF02 и R245, и такой способ подбора обычно точнее, чем поиск только по общему названию инструмента.
| Что проверять | Что есть в разделе | Зачем это нужно |
|---|---|---|
| Главный угол в плане | 45° | Определяет назначение фрезы под плоскости и фаски |
| Диаметр режущей части | 22–315 мм | Помогает подобрать корпус под ширину обработки |
| Количество зубьев | 3–18 | Влияет на подачу и нагрузку на инструмент |
| Максимальная глубина резания | 4–20 мм | Нужна для подбора под конкретный режим |
| Серия | AF01, AF02, AF03, AF06, J(T)-SXP16, KM12, R245, SHN09C; | Позволяет проверить совместимость корпуса и расходной части |
Если ни один из стандартных углов не подходит под Вашу задачу, посмотрите фрезы для нестандартных углов – там собраны корпуса с нетиповой геометрией. Весь раздел фрез со сменными пластинами доступен по ссылке фрезы со сменными пластинами.
Как выбрать торцевую фрезу 45 градусов под конкретную операцию?
Сначала нужно определить диаметр обработки и требуемую глубину резания. После этого выбирают серию корпуса, количество зубьев и совместимую пластину.
Для чего нужна торцевая фреза с пластинами под 45?
Такую фрезу обычно выбирают для обработки плоскостей и снятия фасок. Угол 45° делает ее удобной для комбинированных операций, где нужно получить чистую плоскость и аккуратный край.
Какие серии торцевых насадных фрез есть в этом разделе?
На странице представлены серии AF01, AF02, AF03, AF06, J(T)-SXP16, KM12, R245 и SHN09C. Выбор между ними делают по диаметру, числу зубьев и совместимым пластинам.
Подойдут ли оправки для торцевых насадных фрез из этого раздела?
Подойдут только при совпадении посадки корпуса. Для этого раздела важно заранее сверять насадное исполнение и размер инструмента, чтобы корпус был совместим с оправкой и станком.
На что еще смотреть, кроме диаметра фрезы?
Кроме диаметра, важно смотреть на количество зубьев, максимальную глубину резания, серию корпуса и подходящую пластину. Именно эти параметры помогают понять, подойдет ли фреза под Ваш режим обработки.
