Тумбы и столы для станков: организация рабочего места в механообрабатывающем цехе

Значение организации рабочего места

Производительность оператора токарного или фрезерного станка определяется не только скоростью резания и режимами — до 20–30% рабочего времени в типичном цехе тратится на поиск инструмента, его перекладывание и транспортировку к станку. Правильно организованное рабочее место с удобными тумбами и столами сокращает эти потери и снижает риск ошибок при наладке.

Это особенно критично при работе с современным инструментом — сменными пластинами, оправками, метчиками — который требует быстрого доступа и аккуратного хранения для предотвращения повреждений режущих кромок.

Инструментальные тумбы

Инструментальная тумба — металлический шкаф на колёсах или стационарный, размещаемый у станка для хранения рабочего инструмента, оснастки и вспомогательного оборудования. Стандартные исполнения: с выдвижными ящиками (для мелкого инструмента), с откидными дверцами (для крупных инструментов и приспособлений), комбинированные.

Размещение тумбы: не далее 1–1,5 м от рабочего места оператора — всё необходимое доступно без лишних шагов. Тумба на колёсах позволяет передвигать её при переналадке станка.

Ключевые характеристики при выборе: грузоподъёмность полок и ящиков (режущий инструмент тяжёлый — 100–200 кг суммарно), замок (безопасность инструмента при несанкционированном доступе), антивибрационные прокладки для ящиков с пластинами и свёрлами.

Столы наладчика

Стол наладчика — рабочая поверхность для сборки и разборки инструментальных блоков перед установкой в станок. Здесь выполняются операции: установка пластин в державки, сборка оправок с цангами, настройка длины вылета инструмента, смазка резьбовых соединений.

Требования к столу наладчика: рабочая поверхность из материала, не царапающего инструмент (прорезиненное покрытие или алюминиевый лист), встроенная или настольная подсветка (для работы с мелкими пластинами D4–12 мм), ящики для метчиков, свёрл и специального ключа для затяжки пластин, место для инструкций и каталогов.

Стол для измерений и контроля

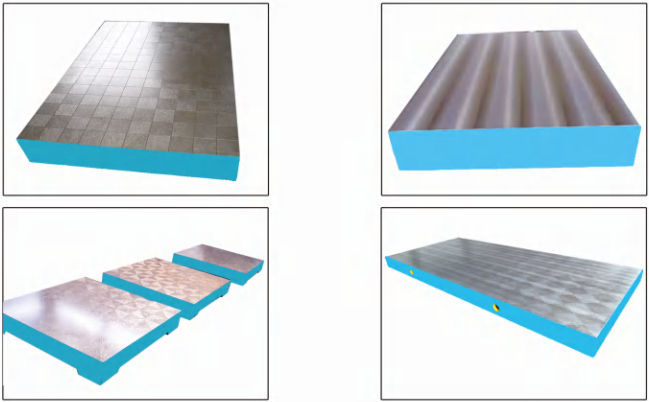

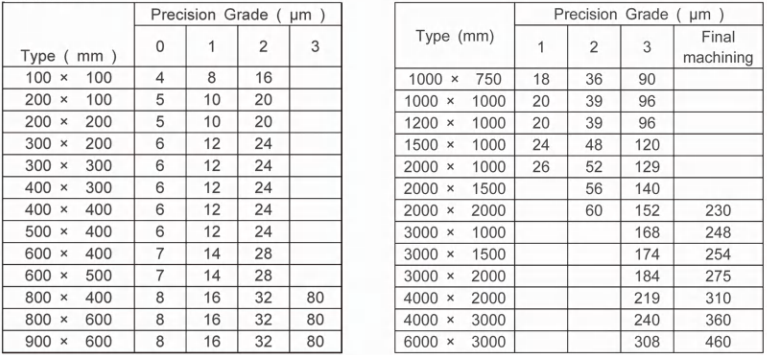

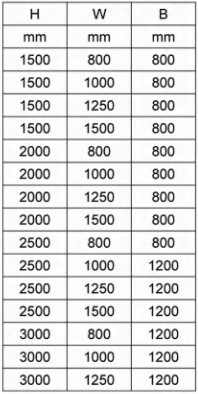

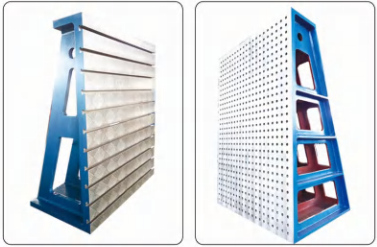

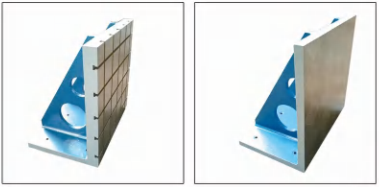

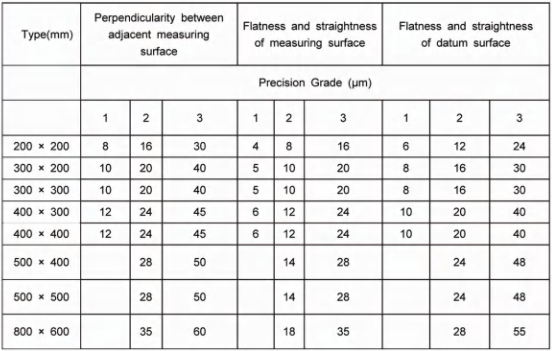

Станция контроля инструмента и деталей: поверочная плита (чугунная или гранитная, класс точности 2 или 1), место для микрометров, нутромеров, калибров, ШЦ. Стол для измерений должен стоять в стороне от источников вибраций (работающих станков) — иначе погрешность измерений возрастает из-за вибраций.

Правильная организация: каждый измерительный инструмент имеет фиксированное место (часто — поролоновая вставка с контурным вырезом). Это ускоряет поиск и снижает риск повреждения точных инструментов.

Рабочее место оператора ЧПУ

Рабочее место оператора ЧПУ имеет специфику: рядом со станком находятся пульт управления, монитор для просмотра программ, планшет или терминал для технологической документации. Оптимальное расположение тумбы и стола относительно станка: тумба с инструментом — справа от оператора (для правши), стол для наладки — слева или за оператором.

Для операторов ЧПУ особенно важна быстрая смена инструмента при плановой замене по истечении ресурса. Тумба должна содержать: запас сменных пластин (минимум 2–3 упаковки на каждый тип в работе), набор ключей для затяжки пластин (специальный ключ Torx/Hex производителя пластин), каталог инструмента с режимами резания.

Материалы и исполнение тумб и столов

Тумбы и столы для металлообрабатывающих цехов изготавливаются из листовой стали толщиной 1–2 мм (сварная конструкция) с порошковым или жидким окрашиванием. Рабочие поверхности: листовая сталь (прочность, дешевизна), алюминий (лёгкость, коррозионная стойкость), деревянная плита с защитным покрытием (для нежёсткого инструмента).

Класс защиты от СОЖ: в зонах возможного попадания эмульсии — нержавеющие ящики или специальные покрытия. СОЖ разрушает обычную краску за несколько месяцев интенсивного воздействия.

Эргономика и безопасность

Эргономичная высота рабочей поверхности стола наладчика: 800–900 мм (для работы стоя). Высота полок тумбы: нижний ящик не ниже 150–200 мм от пола (чтобы не наклоняться низко с тяжёлыми инструментами), верхние полки — не выше 1 700 мм (досягаемость без стремянки).

Безопасность: острые инструменты (свёрла, метчики) хранятся в защитных пеналах или специальных гнёздах — режущие кромки не торчат открыто. Тяжёлые инструменты (оправки BT50, крупные фрезы) — на нижних полках. Доступ к медицинской аптечке — рядом с рабочим местом.

Система 5S и организация инструмента

Система 5S (Сортировка, Систематизация, Содержание в чистоте, Стандартизация, Совершенствование) — методология организации рабочего места, которая особенно эффективна в механообрабатывающих цехах.

Сортировка: на рабочем месте — только инструмент, который реально используется. Весь неиспользуемый инструмент — на склад или в утилизацию. Систематизация: каждому инструменту — своё постоянное место. Тумба с маркированными позициями под каждый тип инструмента. Содержание в чистоте: чистка рабочего места и тумбы — ежедневно, в конце смены. Стандартизация: единые правила хранения инструмента в цехе.

Правила хранения режущего инструмента

Режущий инструмент требует аккуратного хранения для сохранения режущей способности:

Сменные пластины: в оригинальных упаковках до момента использования. Использованные частично пачки — в отдельной маркированной ячейке. Предотвращение контакта пластин друг с другом в ящике (сколы кромок).

Свёрла и метчики: вертикально в специальных держателях или в коробках. Не навалом — контакт между инструментами скалывает режущие кромки VHM-свёрл и метчиков.

Оправки и патроны: на специальных подставках или в ящиках с мягкой прокладкой. Конусы BT/HSK требуют защиты — мельчайшие повреждения конусной поверхности приводят к биению.

Рекомендации по выбору тумб и столов

Часто задаваемые вопросы

Как определить оптимальный запас пластин на рабочем месте?

Рабочий запас = потребление за смену × 3 (трёхдневный буфер). Для токарного центра, расходующего 2 пластины CNMG в смену: запас = 6 пластин на рабочем месте. Остальное — на складе. Это предотвращает простои при неожиданно высоком расходе, но не создаёт избыточного запаса, замораживающего средства.

Нужен ли отдельный стол для настройки длины вылета инструмента?

На производствах с ЧПУ — обязательно. Настройка вылета инструмента вне станка (presetter) позволяет оператору подготовить следующий комплект инструмента параллельно работе станка, не занимая машинное время на привязку инструмента. Стол для presetterа оснащается стойкой или специализированным прибором для измерения длины и диаметра инструментального блока.

Что важнее: тумба у станка или центральный инструментальный склад?

Обе системы дополняют друг друга: центральный склад — для хранения запасов, специального инструмента и учёта; тумба у станка — для оперативного доступа к рабочему инструменту. Движение «каждый раз на склад» за сменной пластиной — потеря 3–7 минут на поход. При 10 сменах инструмента в смену это 30–70 минут непроизводительных перемещений.
