Токарный патрон с ручным и электрическим приводами: обзор и выбор

Что такое токарный патрон

Токарный патрон — устройство для закрепления заготовок и инструмента на шпинделе токарного станка. Патрон монтируется непосредственно на шпиндель (через фланцевое соединение) или через переходный фланец. Кулачки патрона радиально перемещаются, зажимая или освобождая заготовку.

Правильный выбор токарного патрона определяет: точность центрирования заготовки (биение), усилие зажима (надёжность удержания при силах резания), время установки и снятия детали (производительность цикла), возможность автоматизации. В каталоге STI Store: ручные токарные патроны, механизированные и специальные.

Ручные токарные патроны

Ручные патроны — базовый тип для универсальных токарных станков. Кулачки перемещаются вручную ключом. Отличаются простотой конструкции, надёжностью и широкой универсальностью.

3-кулачковые самоцентрирующие патроны

Три кулачка перемещаются синхронно через спиральный диск — деталь центрируется автоматически при зажиме. Это наиболее распространённый тип для обработки цилиндрических, шестигранных и трёхгранных заготовок.

Точность: биение стандартного патрона — 0,05–0,15 мм. Прецизионные патроны — 0,01–0,03 мм. Биение накапливается со временем из-за износа спирального диска и кулачков — патрон требует периодической замены или ревизии.

Диаметры: стандартные размеры — 100, 125, 160, 200, 250, 315, 400 мм (диаметр патрона, не заготовки). Максимальный диаметр зажимаемой детали: обычно 50–70% от диаметра патрона.

Зажим внутренний/наружный: кулачки устанавливаются двумя способами — прямой порядок (наружный зажим цилиндра) и обратный (внутренний зажим трубы или крупной детали). Для смены порядка кулачки переставляются в другие пазы.

4-кулачковые патроны с независимыми кулачками

Четыре кулачка перемещаются независимо — каждый регулируется отдельным винтом. Это даёт возможность: центрировать заготовки некруглого профиля (квадраты, прямоугольники, отливки сложной формы); точно устанавливать деталь в заданном эксцентриситете от оси шпинделя; обеспечивать биение 0,002–0,005 мм при ручной настройке по индикатору.

Недостаток — время наладки: выставление детали по индикатору занимает 5–20 минут против 30 секунд для 3-кулачкового. Применяется для единичного производства сложных деталей и при повышенных требованиях к соосности.

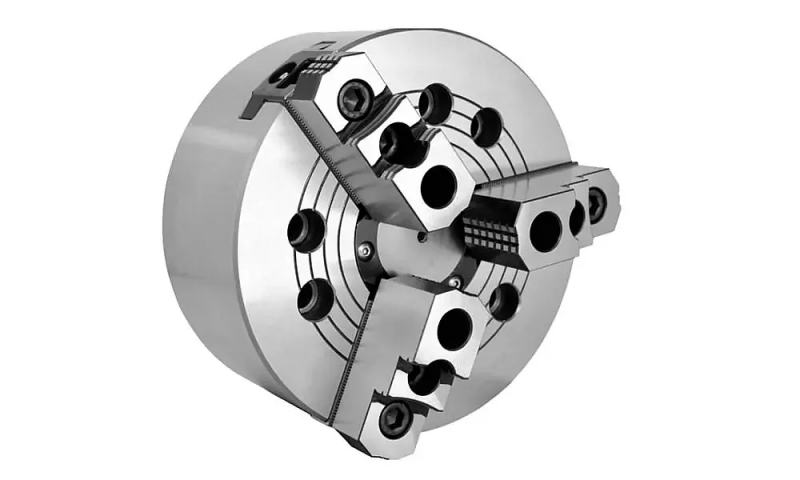

Механизированные токарные патроны

Механизированные патроны приводятся от внешнего источника — гидравлики, пневматики или электродвигателя. Кулачки зажимают и разжимают деталь автоматически по команде ЧПУ или педали. Ключевое преимущество: время зажима/разжима — 0,5–3 секунды против 20–60 секунд вручную. При цикле 2–3 минуты экономия на зажиме составляет 15–30% от времени цикла.

Кроме скорости, механизированные патроны обеспечивают постоянное усилие зажима от детали к детали — в отличие от ручного, где усилие зависит от оператора. Это снижает вариабельность биения и стабилизирует точность.

Электрические токарные патроны (электропатроны)

Электропатрон — механизированный патрон с электродвигателем в приводном блоке. Двигатель вращает механизм зажима, перемещая кулачки. Управляется сигналами ЧПУ или отдельным контроллером.

Преимущества электропривода: не требует гидростанции или пневмосети — только электропитание; программируемое усилие зажима (изменяется под разные детали без физической регулировки); диагностика состояния зажима через обратную связь по моменту двигателя; компактнее гидравлических систем для токарных центров с ЧПУ.

Ограничения: стоимость выше гидравлических; скорость срабатывания чуть ниже пневматических (0,5–1,5 с против 0,2–0,5 с); в случае отключения питания деталь удерживается механическим самотормозящим механизмом.

Электропатроны особенно актуальны для современных токарных обрабатывающих центров с ЧПУ, где интеграция с системой управления станком обеспечивает полный контроль над процессом зажима.

Гидравлические токарные патроны

Гидравлические патроны приводятся от гидростанции через вращающийся гидроцилиндр на шпинделе. Давление масла — 50–100 бар — создаёт усилие зажима до 50–200 кН в зависимости от размера патрона.

Преимущества гидропривода: высокое усилие зажима — оптимально для тяжёлого чернового точения; мгновенное срабатывание (0,1–0,3 с); надёжная деталь удерживается даже при отключении питания (гидравлика запирается клапаном). Широко применяются в автоматических токарных линиях.

Ограничения: требует гидростанции; периодическое обслуживание гидравлической системы; возможная утечка масла.

Кулачки: закалённые и сырые

Правильный выбор кулачков — такая же важная задача, как выбор самого патрона.

Закалённые кулачки — стандартные, твёрдые (HRC 58–64). Применяются для широкого диапазона диаметров, устойчивы к износу. Биение при стандартных кулачках — 0,05–0,15 мм.

Сырые (мягкие) кулачки — незакалённые, растачиваются непосредственно на данном патроне и шпинделе под конкретный диаметр детали. Биение после расточки: 0,003–0,010 мм — значительно лучше закалённых. Применяются в серийном производстве, когда стабильное минимальное биение критично. При смене типоразмера детали кулачки перетачиваются заново.

Специальные кулачки: обратные (для внутреннего зажима), с призмой (для зажима шестигранников и квадратов), удлинённые (для осевого базирования), мягкие с накладками (для нежёстких тонкостенных деталей).

Специальные токарные патроны

Специальные токарные патроны включают: цанговые патроны для прутковой обработки (быстрый зажим пруткового материала), магнитные патроны для тонкостенных дисковых деталей, мембранные патроны для прецизионного центрирования в авиакосмическом производстве, патроны с плавающими кулачками для заготовок с неравномерной поверхностью (отливки).

Алгоритм выбора токарного патрона

1. Определите тип производства: единичное/мелкосерийное → ручной патрон; серийное ЧПУ → механизированный (электро или гидро). 2. Определите форму заготовки: цилиндр/шестигранник → 3-кулачковый; некруглые, сложные профили → 4-кулачковый. 3. Определите требования к точности: IT8–IT9 → стандартные закалённые кулачки; IT6–IT7 → сырые кулачки или прецизионный патрон. 4. Определите размер: диаметр патрона ≈ 1,5–2× максимального диаметра заготовки. 5. Источник привода: доступна гидростанция → гидравлический; только электропитание → электрический.

Сравнительная таблица токарных патронов

Часто задаваемые вопросы

Почему у нового 3-кулачкового патрона со временем ухудшается биение?

Основная причина: износ спирального диска и скользящих поверхностей кулачков. Каждый цикл зажима создаёт микро-истирание. Через 50 000–200 000 циклов зажима биение возрастает с 0,05 до 0,15–0,30 мм. Решение: применение сырых кулачков, расточенных «in situ» — они компенсируют накопленный износ. Также: периодическая смазка направляющих кулачков (точки смазки на торце патрона) значительно замедляет износ.

В чём принципиальное различие между электрическим и гидравлическим приводом патрона для токарного ЧПУ?

Оба обеспечивают автоматический зажим, но принципы разные. Гидравлика даёт большее усилие зажима (50–200 кН) при более быстром срабатывании (0,1–0,3 с) — оптимальна для тяжёлого чернового точения. Электродвигатель обеспечивает программируемое усилие (50–100 кН), не требует гидростанции и более прост в обслуживании. Для небольших и средних токарных центров всё чаще выбирают электропривод; для тяжёлых токарных — гидравлику.

Как определить, нужны ли сырые или закалённые кулачки?

Практическое правило: если допуск на диаметр детали IT7 и точнее при нескольких деталях в партии — растачивайте сырые кулачки. Если допуск IT8–IT9 и деталь каждый раз разная — закалённые универсальны. Также учитывайте: при точении нежёстких тонкостенных деталей сырые кулачки снижают деформацию от зажима, даже если точность не критична.
