Оснастка для закрепления деталей: полный обзор

Принципы закрепления деталей

Правильное закрепление детали — фундамент точного и безопасного резания. Любая оснастка для закрепления должна обеспечивать три условия: надёжное удержание (сила зажима достаточна для компенсации всех сил резания), точное базирование (деталь позиционирована точно и воспроизводимо) и минимальную деформацию (усилие зажима не искажает форму детали).

Нарушение любого из этих условий ведёт к браку или аварийной ситуации: недостаточный зажим — деталь вырывается из патрона; неточное базирование — погрешность размеров; избыточный зажим тонкостенной детали — деформация, которую невозможно устранить.

Токарные патроны

Токарный патрон — основная оснастка для закрепления заготовок при токарной обработке. Выбор типа патрона определяется формой заготовки, требуемой точностью и типом производства.

Трёхкулачковые самоцентрирующие патроны

Наиболее распространённый тип. Три кулачка перемещаются синхронно через спиральный диск. Автоматически центрируют цилиндрические и шестигранные заготовки. Точность: биение 0,05–0,15 мм для стандартных патронов, 0,01–0,03 мм для прецизионных. В каталоге: ручные токарные патроны (затяжка ключом) и механизированные токарные патроны (гидравлический или пневматический привод для серийного производства).

Четырёхкулачковые патроны с независимыми кулачками

Каждый кулачок регулируется независимо. Обеспечивают закрепление деталей некруглой формы, точное эксцентриковое базирование, более высокую точность центрирования (до 0,002–0,005 мм при ручной регулировке). Требуют больше времени на наладку.

Патроны для прутковых автоматов

Специальные цанговые и кулачковые патроны для прутковой подачи. Обеспечивают быстрый зажим при минимальном времени цикла. Совместимы с подавателями прутка.

Кулачки для токарных патронов

Кулачки — сменные элементы патрона, непосредственно контактирующие с деталью. Правильный выбор кулачков критичен для точного базирования и надёжного удержания.

Типы кулачков

Закалённые кулачки — твёрдые, износостойкие, для стандартного закрепления. Устанавливаются в зеркальном порядке для наружного или внутреннего зажима. Закалённые токарные кулачки в каталоге.

Сырые (мягкие) кулачки — незакалённые, растачиваются непосредственно на станке под конкретный диаметр детали. Обеспечивают максимальную точность центрирования (биение 0,003–0,010 мм) для серийной обработки. Сырые токарные кулачки — заготовки для расточки.

Пазовые Т-гайки и сухари для специальных приспособлений на токарных патронах.

Когда растачивать сырые кулачки

Сырые кулачки растачиваются под конкретный диаметр детали перед серийным производством. Операция: установить кулачки в патрон, включить шпиндель, расточить внутренний диаметр кулачков строго по диаметру зажима детали с помощью расточного резца. После расточки биение снижается до минимума — кулачки и шпиндель становятся одним точным базирующим элементом.

Вращающиеся центры и люнеты

Для обработки длинных валов (L/D > 5–8) одного патрона недостаточно — деталь «пружинит» под нагрузкой. Применяются дополнительные опоры.

Вращающийся центр задней бабки: упорный вращающийся центр устанавливается в конус задней бабки и поддерживает деталь за центровое отверстие. Исключает прогиб при точении длинных деталей.

Неподвижный люнет: крепится на станине станка и поддерживает деталь за обработанную наружную поверхность. Применяется для очень длинных деталей (L/D > 10–15).

Подвижный люнет: крепится на суппорте и движется вместе с резцом, поддерживая деталь непосредственно за зоной резания. Применяется для обработки тонких валов.

Цанги ER для фрезерных и токарных операций

Цанги ER — конусные разрезные втулки, зажимающие хвостовик инструмента или деталь при затяжке гайки. Серия ER обеспечивает диапазон зажима в пределах 1 мм (ER16 — диапазон каждой цанги 1 мм, весь набор ER16 покрывает 1–10 мм). Цанги ER применяются в токарных и фрезерных патронах.

Специализированные цанги: ER-G для метчиков — с квадратным отверстием для передачи крутящего момента метчику. ER-SG с подачей СОЖ — для нарезания резьбы с внутренней подачей охлаждения.

Прижимы и прихваты для фрезерного стола

Прижимы применяются для закрепления деталей непосредственно на рабочем столе фрезерного станка, когда использование тисков нецелесообразно (крупные детали, нестандартная форма, необходимость доступа к нескольким граням).

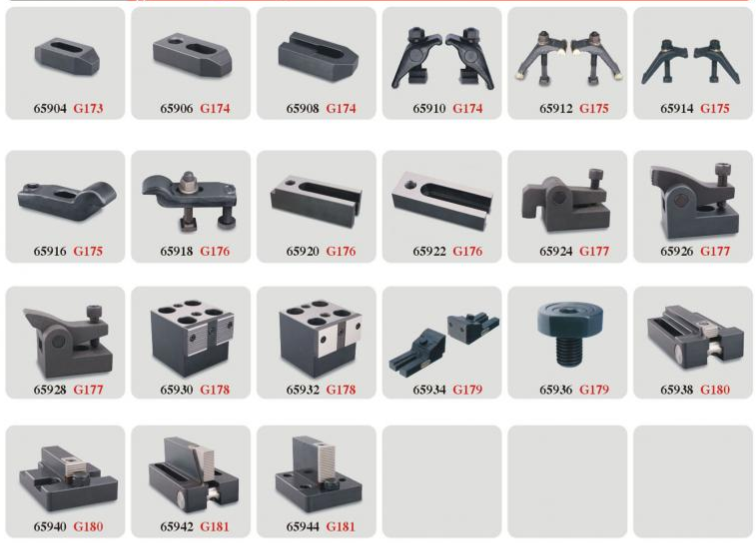

Прижимы для фрезерного станка в каталоге STI Store. Типы: ступенчатые прижимы (Strap Clamps) — универсальные, T-болтовые прижимы для пазов стола, угловые прижимы для фиксации по торцу, прижимные планки для тонких деталей.

Правила установки прижимов

Прижим должен давить строго перпендикулярно поверхности детали — косой прижим создаёт сдвигающую силу. Точка приложения силы прижима располагается ближе к детали, чем к подкладке. Не допускайте консольного положения детали — опора должна быть под точкой приложения силы резания. Минимум 2 прижима с разных сторон для предотвращения поворота.

Машинные тиски

Машинные тиски — наиболее распространённое приспособление для фрезерования заготовок прямоугольной формы. Обеспечивают быстрое закрепление, точное базирование по неподвижной губке, высокое усилие зажима.

Типы тисков: стандартные с ручным винтом, с быстрозажимным механизмом (Quick Release), поворотные (Swivel Vise) с поворотом в горизонтальной плоскости, угловые тиски для наклонного базирования. Для станков с ЧПУ применяются прецизионные тиски с повторяемостью позиционирования ≤ 0,003 мм.

Держатели VDI для токарных центров

Токарные центры с ЧПУ используют держатели инструмента стандарта VDI (DIN 69880) для установки как токарного, так и приводного (фрезерного, сверлильного) инструмента. Держатели VDI монтируются на револьверной головке станка и обеспечивают точное позиционирование инструмента.

Серии VDI: VDI 20, VDI 25, VDI 30, VDI 40, VDI 50 — в зависимости от типоразмера револьверной головки. В каталоге: держатели инструмента VDI различных серий и исполнений — для токарного инструмента, для приводных инструментов, для специальных применений.

Выбор оснастки по типу операции

Сводная таблица оснастки для закрепления

Часто задаваемые вопросы

Почему у закалённых кулачков биение выше, чем у сырых?

Закалённые кулачки устанавливаются в разных патронах, изнашиваются неравномерно и имеют накопленные погрешности изготовления. Сырые кулачки растачиваются непосредственно на данном конкретном патроне и шпинделе — они составляют единое прецизионное базирующее устройство с данным оборудованием. Биение сырых кулачков определяется только биением шпинделя, а не добавочными погрешностями кулачков.

Когда нужен механизированный токарный патрон вместо ручного?

Механизированный патрон экономически оправдан при серийном производстве (более 30–50 деталей в смену), когда время на ручное зажатие и разжатие составляет значительную долю цикла. Также применяется для обеспечения стабильного усилия зажима от детали к детали — ручной зажим ключом даёт разброс усилия ±20–30%, что влияет на биение и точность.

Как выбрать правильный диаметр сырых кулачков?

Сырые кулачки растачиваются строго под диаметр конкретной детали. При смене типоразмера детали кулачки перерастачиваются заново. Диапазон расточки: от 0 мм до максимального диаметра патрона. Кулачки выбираются так, чтобы рабочий диаметр расточки находился в средней трети диапазона перемещения кулачка — это обеспечивает оптимальное усилие зажима.

Чем машинные тиски лучше прижимов для серийного производства?

Тиски обеспечивают быстрое повторяемое базирование: первая деталь настраивается один раз, все последующие устанавливаются за 5–15 секунд. Прижимы требуют времени на каждую деталь. Для серии более 10–20 деталей тиски всегда предпочтительнее по производительности. Прижимы незаменимы для деталей нестандартной формы или размеров, не помещающихся в тиски.

Оснастка для закрепления деталей в STI Store

В каталоге STI Store представлена технологическая оснастка для токарных и фрезерных операций: токарные патроны ручные и механизированные, кулачки, вращающиеся центры, прижимы для фрезерного стола, держатели VDI. Доставка по России и Казахстану.
