Инструмент для выглаживания роликами: обработка отверстий, наружных цилиндров и конусов
Роликовое выглаживание — метод поверхностного пластического деформирования (ППД), при котором один или несколько роликов, прижатых к поверхности заготовки, вращаясь, деформируют микровыступы профиля и сглаживают поверхность без снятия стружки. В отличие от алмазного выглаживания с точечным контактом, роликовые выглаживатели обеспечивают линейный контакт — большую площадь одновременной обработки и более высокую производительность на цилиндрических поверхностях.
1. Принцип работы роликового выглаживания
Роликовый выглаживатель — это инструмент, в котором один или несколько закалённых роликов (как правило, из твёрдого сплава или быстрорежущей стали) прижаты к поверхности заготовки с регулируемым усилием. При вращении заготовки (или инструмента) ролик прокатывается по поверхности, пластически деформируя её. Результат — сглаживание микронеровностей, уплотнение поверхностного слоя, формирование сжимающих остаточных напряжений.
Принципиальные отличия от алмазного выглаживания:
- Линейный контакт ролика с поверхностью (против точечного у алмаза) — выше производительность, но сложнее обрабатывать фасонные поверхности;
- Инструмент дешевле в изготовлении и обслуживании — ролики легко заменяются;
- Применим для более широкого диапазона диаметров отверстий (от 3–4 мм до 200+ мм).
2. Виды роликовых выглаживателей
| Вид инструмента | Обрабатываемая поверхность | Принцип |
|---|---|---|
| Раскатники (роликовые дорны) | Внутренние цилиндрические отверстия | Многороликовый инструмент, ролики обкатывают стенку отверстия |
| Роликовые выглаживатели для валов | Наружные цилиндрические поверхности | Один или несколько роликов прижаты к наружной поверхности вала |
| Конусные раскатники | Конические отверстия и наружные конусы | Ролики расположены под углом к оси вращения |
| Торцевые роликовые выглаживатели | Торцевые плоскости и галтели | Ролик обкатывает торцевую поверхность при вращении детали |
| Шариковые раскатники | Отверстия малого диаметра (3–15 мм) | Один или несколько шариков вместо роликов — для малых диаметров |
3. Выглаживание отверстий: раскатники

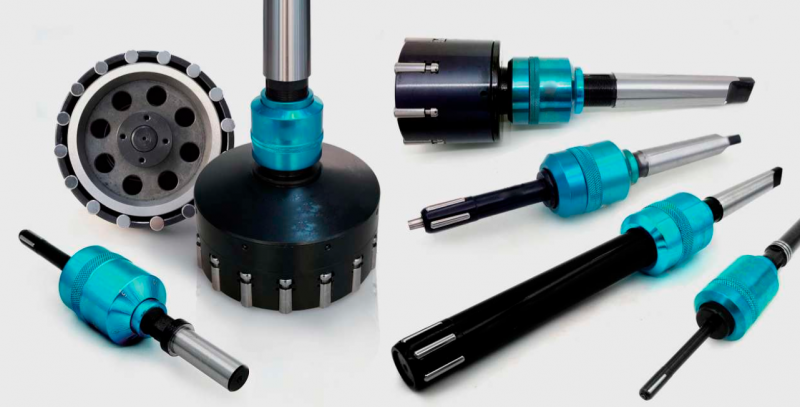

Раскатник (роликовый раскатной дорн) — наиболее распространённый вид роликового выглаживающего инструмента. Устанавливается в шпиндель токарного станка или ОЦ и вводится в предварительно расточенное или развёрнутое отверстие.
Конструкция раскатника
Стандартный раскатник состоит из корпуса с коническим хвостовиком, оправки с регулировочным механизмом и комплекта закалённых роликов (обычно 3–7 штук), равномерно распределённых по окружности. Ролики удерживаются сепаратором. Давление роликов на поверхность отверстия регулируется конусом или винтом.
Типы раскатников по конструкции
- Нерегулируемые (жёсткие) — изготовлены под конкретный диаметр. Обеспечивают стабильное усилие, но не допускают подстройки;
- Регулируемые — диаметр раскатки настраивается в диапазоне ±0,1–0,5 мм. Универсальны для мелкосерийного производства;
- С компенсацией биения — «плавающие» раскатники, которые самоцентрируются в отверстии. Применяются при нежёстком закреплении или биении шпинделя.
Параметры точности
Раскатывание позволяет получить отверстие:
- Шероховатость Ra 0,1–0,4 мкм (при исходной Ra 1,6–3,2 после растачивания);
- Точность по диаметру: 6–8 квалитет;
- Отклонение от цилиндричности не устраняется — раскатник повторяет форму отверстия.
4. Выглаживание наружных цилиндров и конусов
Для обработки наружных поверхностей применяются однороликовые и многороликовые выглаживатели, устанавливаемые в резцедержателе токарного станка. Ролик прижимается к поверхности вращающегося вала и перемещается вдоль оси с постоянной подачей.
Регулировка усилия
Усилие прижатия ролика создаётся:
- Пружинным механизмом — с постоянным усилием, независящим от биения заготовки;
- Механическим винтом — простейший вариант, усилие задаётся вручную;
- Гидравлически или пневматически — в автоматизированных установках.
Обработка конусных поверхностей
Конусные раскатники позволяют одновременно обрабатывать конические отверстия и обеспечивать их плотное прилегание к сопрягаемым деталям. Применяются при изготовлении конических штифтов, хвостовиков инструментов с конусом Морзе и посадочных конусов шпинделей. После раскатки конус самоустанавливается при сборке без притирки.
5. Материалы и достигаемые параметры
| Материал заготовки | Исходная Ra | Ra после раскатки | Прирост твёрдости |
|---|---|---|---|
| Конструкционная сталь (30–45 HRC) | 1,6–3,2 | 0,2–0,4 | +15–25% HV |
| Нержавеющая сталь | 1,6–3,2 | 0,2–0,6 | +20–30% HV |
| Алюминиевые сплавы | 1,6–6,3 | 0,1–0,4 | +10–15% HV |
| Медь, латунь, бронза | 1,6–3,2 | 0,1–0,3 | +15–20% HV |
| Чугун серый | 1,6–3,2 | 0,4–0,8 (частично) | Минимальный |
6. Режимы роликового выглаживания
- Скорость вращения: 50–200 м/мин — выше, чем при алмазном выглаживании, за счёт большей площади контакта;
- Подача: 0,05–0,2 мм/об для цилиндрических поверхностей; при обработке отверстий раскатник перемещается со скоростью 0,05–0,15 мм/об;
- Усилие прижатия: 200–2000 Н (значительно выше, чем у алмазных выглаживателей) — за счёт линейного контакта давление распределяется на большей площади;
- СОЖ: обязательна — масло или эмульсия, направленная в зону контакта ролика с поверхностью.
7. Сравнение: роликовое vs алмазное выглаживание
| Параметр | Роликовое | Алмазное |
|---|---|---|
| Производительность | Высокая | Средняя |
| Гибкость (фасонные поверхности) | Ограничена | Высокая |
| Обработка отверстий малого диаметра (<5 мм) | Затруднена | Возможна |
| Достигаемая Ra | 0,1–0,6 | 0,05–0,4 |
| Стоимость инструмента | Средняя | Средняя–высокая |
| Твёрдость обрабатываемого материала | До HRC 45 | До HRC 62 |
8. FAQ
- Можно ли заменить хонингование раскатыванием?
- В ряде случаев — да, но с оговорками. Хонингование убирает отклонения формы и размера (бочкообразность, эллипсность), раскатывание — нет. Если отверстие после растачивания имеет хорошую форму (IT7–IT8) и требуется только снижение шероховатости и упрочнение — раскатывание предпочтительнее как более быстрая и дешёвая операция.
- Нужно ли центровое сверление при раскатывании глухих отверстий?
- Нет, раскатник не является режущим инструментом и не требует центровки. Однако при работе в глухом отверстии необходимо предусмотреть выход раскатника из зоны обработки до упора в дно — ролики не должны ударяться о дно.
- Сколько служит набор роликов?
- При правильном применении (корректные режимы, обязательная СОЖ, без перегрузки) ресурс роликов составляет сотни тысяч деталей. Основная причина замены — выработка на поверхности ролика (появление «лыски»), которая оставляет след на поверхности детали. Ролики из твёрдого сплава служат значительно дольше, чем стальные.
- Какой инструмент выбрать для обработки отверстий диаметром 6 мм?
- Для отверстий диаметром 4–8 мм оптимален шариковый раскатник (шаровой дорн) — он конструктивно проще и дешевле роликового. Для диаметров свыше 8–10 мм предпочтительны многороликовые раскатники с регулируемым диаметром.
- Можно ли раскатывать закалённые стали?
- Раскатывание на закалённых сталях (HRC > 50) практически неэффективно — металл не деформируется пластически при типовых усилиях инструмента. При твёрдости HRC 40–50 эффект ещё возможен при значительно повышенном усилии прижатия. Для твёрдых поверхностей рассмотрите алмазное выглаживание или хонингование алмазными брусками.
- Насколько раскатывание упрочняет поверхность по сравнению с цементацией?
- Раскатывание упрочняет только поверхностный слой глубиной 0,1–0,5 мм (20–30% прирост HV). Цементация и азотирование дают более глубокое и значительное упрочнение (HRC 58–65 на глубину до 1–2 мм). Эти методы не конкурируют, а дополняют друг друга: раскатывание применяется как финишная операция после термической обработки для снижения шероховатости и формирования сжимающих напряжений.
9. Вывод
Роликовые выглаживатели — высокопроизводительный и экономичный инструмент для финишной обработки цилиндрических, конических и торцовых поверхностей. Раскатывание отверстий заменяет хонингование в задачах, где не нужна коррекция формы, обеспечивая Ra 0,1–0,4 мкм и одновременное упрочнение поверхностного слоя.
