Инструмент для алмазного выглаживания: принцип, виды и применение
Алмазное выглаживание — финишная операция обработки поверхности методом пластической деформации без снятия стружки. Инструмент с алмазным наконечником давит на обрабатываемую поверхность, микровыступы сглаживаются, поверхность упрочняется. В результате достигается шероховатость Ra 0,05–0,4 мкм при одновременном повышении твёрдости поверхностного слоя на 10–30%.
1. Принцип алмазного выглаживания

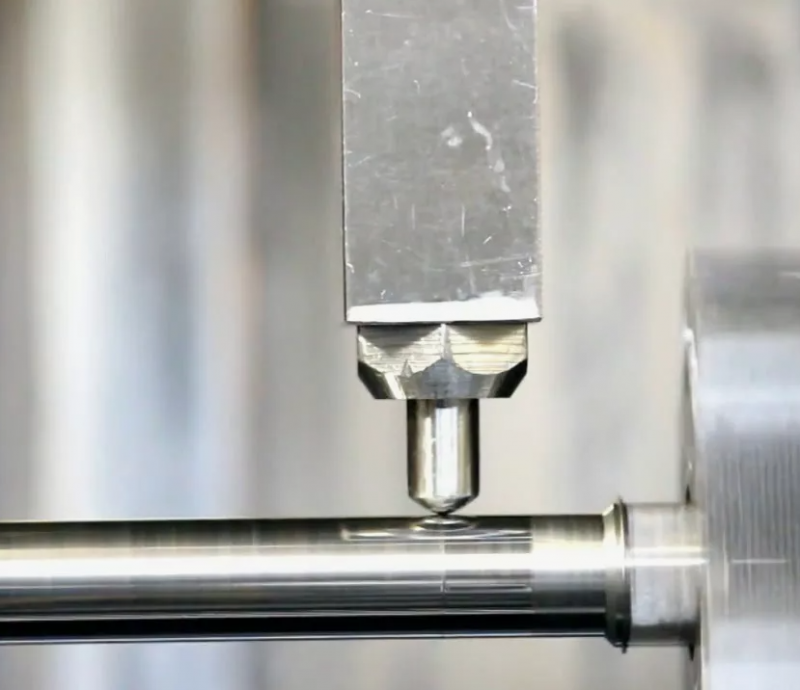

Алмазное выглаживание относится к методам отделочно-упрочняющей обработки без снятия стружки (поверхностное пластическое деформирование, ППД). Алмазный наконечник сферической или тороидальной формы, прижатый к поверхности заготовки с определённой силой, перемещается по ней. Под давлением наконечника металл в зоне контакта пластически деформируется: микровыступы профиля «вдавливаются» в микровпадины.
Ключевые эффекты выглаживания:
- Снижение шероховатости Ra в 3–10 раз по сравнению с исходной поверхностью после точения или фрезерования;
- Повышение микротвёрдости поверхностного слоя на 10–30% (до глубины 0,1–0,5 мм);
- Формирование остаточных сжимающих напряжений в поверхностном слое — повышение усталостной прочности на 20–40%;
- Улучшение маслоудерживающей способности — оставшиеся поры и риски задерживают смазку.
2. Преимущества перед шлифованием и хонингованием
| Параметр | Алмазное выглаживание | Шлифование | Хонингование |
|---|---|---|---|
| Достигаемая Ra, мкм | 0,05–0,4 | 0,1–0,8 | 0,1–0,4 |
| Снятие материала | Нет (ППД) | Есть | Есть |
| Упрочнение поверхности | Да (+10–30% HV) | Нет (возможен отпуск) | Незначительное |
| Остаточные напряжения | Сжимающие (полезные) | Растягивающие (вредные) | Нейтральные |
| Сложность наладки | Низкая | Высокая | Высокая |
| Стоимость инструмента | Средняя (высокий ресурс) | Средняя | Высокая |
| Применение на токарном станке | Да (в резцедержателе) | Нет | Нет |
3. Виды инструментов для алмазного выглаживания
Алмазные выглаживатели различаются по конструкции, назначению и принципу создания усилия прижатия:
- Жёсткие выглаживатели — усилие создаётся за счёт жёсткого поджима (пружинный механизм). Просты в наладке, но требуют точной установки усилия;
- Гидростатические выглаживатели — алмазный наконечник «плавает» на масляной подушке. Обеспечивают наиболее стабильное усилие, лучшее качество поверхности, менее чувствительны к биению заготовки;
- Пневматические выглаживатели — регулировка усилия давлением воздуха. Удобны для автоматизированных линий;
- Торцевые выглаживатели с алмазными вставками — для обработки плоских и торцевых поверхностей на фрезерных станках.
4. Торцевые выглаживатели с алмазными вставками
Торцевые (планетарные) выглаживатели устанавливаются в шпиндель фрезерного станка или ОЦ вместо фрезы. Несколько алмазных вставок равномерно распределены по торцу корпуса. При вращении и продольной подаче они обрабатывают плоскую поверхность методом выглаживания, заменяя финишное фрезерование.
Область применения: финишная обработка плоских поверхностей корпусных деталей, форм, прессовых матриц; поверхности, требующие Ra < 0,4 мкм без шлифования.
Вспомогательный инструмент для снятия фасок и подготовки поверхностей: инструмент для снятия фасок.
5. Материалы и применение
| Материал заготовки | Твёрдость | Применимость алмазного выглаживания | Примечание |
|---|---|---|---|
| Конструкционные стали | HRC 20–45 | Отлично | Основное применение |
| Нержавеющие стали | HRC 20–35 | Хорошо | Медленная подача, обильная смазка |
| Алюминий и сплавы | HB 60–160 | Хорошо | Малое усилие прижатия |
| Медь, латунь | HB 60–120 | Хорошо | Хороший эффект упрочнения |
| Закалённые стали | HRC 55–65 | Ограничено | Только для снижения Ra, без упрочняющего эффекта |
| Чугун | HB 180–260 | Не рекомендуется | Хрупкие графитовые включения разрушаются |
6. Режимы выглаживания
Основные параметры алмазного выглаживания: усилие прижатия P, скорость подачи f и скорость вращения детали Vc.
- Усилие прижатия P: 50–400 Н в зависимости от твёрдости материала и требуемого эффекта. Увеличение усилия повышает эффект упрочнения, но при превышении оптимума Ra начинает ухудшаться;
- Подача f: 0,02–0,1 мм/об при токарной обработке. Меньшая подача — лучшее качество поверхности, но ниже производительность;
- Скорость резания Vc: 50–150 м/мин. При очень высоких скоростях алмаз «скользит», эффект деформации снижается;
- Исходная шероховатость: Ra 0,8–3,2 мкм — оптимальная поверхность перед выглаживанием. Слишком грубая поверхность (Ra > 6,3) не выглаживается за один проход.
7. Ограничения и противопоказания
- Выглаживание неприменимо на заготовках с прерывистой поверхностью (пазы, отверстия, шлицы) — алмаз работает только на непрерывной поверхности;
- При твёрдости материала выше HRC 60–62 эффект деформации незначителен;
- Заготовка должна быть надёжно закреплена — биение выше 0,02–0,05 мм вызывает неравномерное давление и волнистость поверхности;
- Алмазный наконечник требует замены или переполировки при сколе или затуплении (ресурс наконечника — сотни тысяч деталей при правильном применении).
8. FAQ
- Можно ли выглаживать поверхность после закалки (HRC 58–62)?
- Да, технически возможно — для снижения шероховатости Ra. Однако упрочняющий эффект (повышение твёрдости и формирование сжимающих напряжений) при высокой исходной твёрдости незначителен. Алмазный наконечник испытывает повышенную нагрузку, его ресурс снижается. Для закалённых поверхностей (HRC > 55) более эффективно хонингование или суперфиниш.
- Нужна ли СОЖ при алмазном выглаживании?
- Да, обязательно. Используется масло (минеральное или веретённое) или специальная смазка для ППД. СОЖ снижает трение между алмазом и поверхностью, защищает алмаз от перегрева и улучшает чистоту поверхности. Обильное охлаждение также важно при обработке нержавеющих и жаропрочных сталей.
- Сколько проходов нужно для выглаживания?
- Как правило, достаточно одного прохода. При очень высоких требованиях к Ra (менее 0,1 мкм) или при слишком грубой исходной поверхности делают два прохода: первый рабочим усилием, второй — с уменьшенным усилием для финишного сглаживания. Более двух проходов не дают существенного улучшения и могут привести к перенаклёпу.
- В чём разница между выглаживанием алмазом и роликом?
- Алмазное выглаживание — точечный контакт, подходит для цилиндрических поверхностей, торцов, фасонных поверхностей. Роликовое выглаживание — линейный контакт, более производительно на цилиндрических поверхностях большого диаметра. Алмаз имеет более высокую твёрдость и применим для более широкого диапазона материалов.
- Заменяет ли выглаживание шлифование?
- В ряде случаев — да. Если после точения требуется Ra 0,2–0,8 мкм, алмазное выглаживание непосредственно на токарном станке может заменить отдельную операцию шлифования. Это сокращает число переустановок и операций. Однако шлифование незаменимо при жёстких допусках по форме и размеру, которых выглаживание не обеспечивает — оно не снимает металл.
- Как выбрать радиус алмазного наконечника?
- Малый радиус (1–2 мм) обеспечивает высокое давление при малом усилии — подходит для твёрдых материалов и точных поверхностей. Большой радиус (3–6 мм) распределяет давление на большую площадь — подходит для мягких материалов и поверхностей с исходной шероховатостью Ra ≥ 2,0.
9. Вывод
Алмазное выглаживание — эффективный и экономичный метод финишной обработки, совмещающий снижение шероховатости и упрочнение поверхности в одной операции. Возможность выполнять выглаживание прямо на токарном или фрезерном станке без переналадки делает его привлекательным для серийного производства.
Посмотреть доступный инструмент для финишной обработки поверхностей и снятия фасок можно в разделах оснастка и токарный инструмент каталога STI Store.
