Инструмент для снятия фасок в сложных отверстиях: виды, конструкции и применение

Снятие фасок — обязательная операция в машиностроении: фаска защищает торец отверстия от выкрашивания, облегчает сборку, устраняет острые кромки (заусенцы), обеспечивает надёжное прилегание резьбовых соединений. В доступных местах фаску снимают стандартными зенковками или концевыми фрезами. Но в труднодоступных местах — в сквозных отверстиях с обратной стороны, в поперечных каналах, в глухих отверстиях — это требует специального инструмента. В этой статье разберём виды инструментов для таких задач.

1. Типовые задачи снятия фасок в сложных отверстиях

Перечислим ситуации, где стандартные зенковки и фаскосниматели неприменимы:

• Обратная фаска — фаска снимается с противоположной от шпинделя стороны отверстия. Примеры: фаска под головку болта с обратной стороны фланца, входная фаска резьбового отверстия, недоступного с торца;
• Поперечные каналы и пересекающиеся отверстия — фаска снимается с торца отверстия внутри другого канала. Встречается в гидравлических блоках, коллекторах, корпусах двигателей;
• Глубокие отверстия — фаска на дне отверстия или на входе в глубокий канал недоступна стандартным инструментом из-за ограниченного вылета;
• Деталь уже в сборе — снятие заусенцев и фасок после сборки, когда разборка нежелательна.

2. Инструмент для снятия обратных фасок

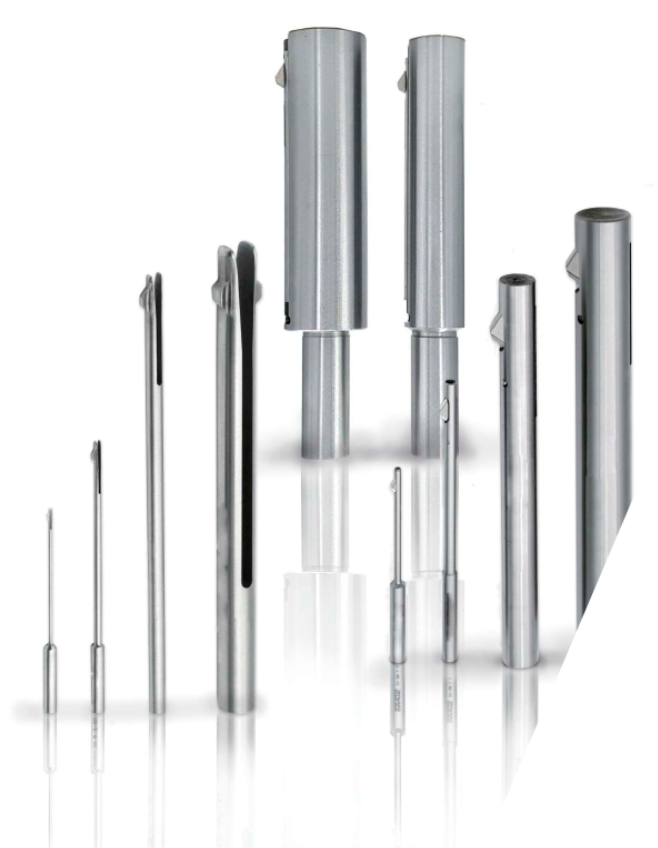

Обратная зенковка (Back Chamfering Tool, Reverse Chamfer) — инструмент с режущей частью, обращённой в обратном направлении. Вводится в отверстие в сложенном состоянии, затем разворачивает режущую головку на обратную сторону и при извлечении снимает фаску.

Принципы конструкции

• Откидные ножи — режущие элементы откидываются от тела инструмента при осевом перемещении оправки. Наиболее распространённая конструкция. Доступны для диаметров 4–80 мм;
• Раздвижные головки — режущая головка раздвигается радиально пружинным или механическим механизмом. Применяются для больших диаметров;
• С качающимся ножом — нож на оси откидывается при извлечении. Компактное решение для малых диаметров.

Материал режущей части

Режущие ножи обратных зенковок чаще всего изготавливаются из быстрорежущей стали HSS-Co или оснащаются твердосплавными пластинами. Для обработки алюминия и мягких материалов достаточно HSS; для стали, нержавеющей стали и чугуна предпочтительны твердосплавные решения.

3. Снятие фасок в поперечных отверстиях

Поперечный канал (crosshole) — отверстие, перпендикулярное или под углом к основному. На пересечении двух каналов образуется острая кромка, которую необходимо скруглить или снять фаску во избежание концентраторов напряжений и задиров при гидравлическом течении.

Методы обработки

• Гибкие дорны с абразивом (AFM — Abrasive Flow Machining) — абразивная масса прокачивается через пересечение каналов под давлением. Скругляет все кромки одновременно. Применяется серийно в авиакосмической и автомобильной промышленности;
• Инструмент с плавающей головкой — специальный фаскосниматель с гибкой шейкой или подпружиненной головкой, способной отклоняться для доступа в поперечный канал;
• Специальные зенковки с удлинённой оправкой — для каналов, доступных в осевом направлении, но на большой глубине.

4. Инструмент для снятия фасок в глухих отверстиях

Стандартные зенковки с конусным телом не работают в глухих отверстиях — конус упирается в стенки. Для таких задач применяются:

• Торцевые зенковки (Pilot Chamfer) — цилиндрическая направляющая часть входит в отверстие, режущая торцевая часть снимает фаску у входа или на заданной глубине;
• Инструмент с осевой регулировкой вылета — позволяет точно установить глубину снятия фаски по осевому упору;
• Зенковки с направляющим хвостовиком — хвостовик входит в уже просверленное отверстие и центрирует инструмент; режущие лезвия снимают фаску строго соосно.

В каталоге STI Store в разделе инструмент для снятия фасок представлены зенковки и вспомогательные оправки.

5. Комбинированный инструмент

В серийном производстве снятие фаски нередко совмещают с другой операцией в одном инструменте:

• Сверло + зенковка — одновременное сверление и снятие входной фаски за один проход;
• Метчик + зенковка — нарезание резьбы и снятие заходной фаски за одну операцию (комбинированные метчики для ЧПУ);
• Расточной блок + фаскосниматель — расточка отверстия и снятие фаски в одном переходе. Применяется в обрабатывающих центрах при наличии управляемой оси расточного блока.

Для операций нарезания резьбы с одновременной подготовкой входной фаски: метчики, метрические метчики.

6. Материалы и конструктивные особенности

7. Как выбрать инструмент под задачу

• Обратная фаска, диаметр отверстия ≥ 6 мм → обратная зенковка с откидными ножами;
• Обратная фаска в сквозном отверстии, d < 6 мм → специальный микроинструмент с качающимся ножом или EDM-обработка;
• Поперечный канал, кромки пересечения → AFM или инструмент с плавающей головкой;
• Глухое отверстие, входная фаска → зенковка с направляющим хвостовиком;
• Серийное производство → комбинированный инструмент (сверло + зенковка или метчик + зенковка);
• Обработка нержавеющей стали → HSS-Co или твердосплавные режущие части.

8. FAQ

Чем отличается обратная зенковка от стандартной?

Стандартная зенковка снимает фаску с торца, доступного инструменту. Обратная (Back Chamfer) снимает фаску с противоположной, недоступной стороны — режущая часть откидывается внутри отверстия и при извлечении инструмента режет «снизу вверх».

Как обработать поперечное отверстие в гидравлическом блоке?

Для скругления кромок пересечения гидравлических каналов в серийном производстве применяется технология AFM (абразивное экструдирование). Для единичных деталей — ручной инструмент типа «лопаточный скребок» или специальные зенковки с гибкой шейкой. При диаметрах каналов ≥ 10 мм можно применить инструмент с откидным ножом.

Можно ли снять обратную фаску на фрезерном станке с ЧПУ?

Да — с помощью специальных T-образных (undercut) фрез или инструмента для обратного фрезерования, которые заводятся в отверстие в сложенном состоянии. Также распространена обработка стандартными концевыми фрезами при наклоне оси шпинделя на 5-осевых ОЦ.

Какой угол фаски чаще всего применяют?

Стандартная фаска под резьбу — 45°×1 (или ×1,5). Под седло клапана — 30° или 45°. Под уплотнительные конические кольца — по стандарту (например, 24° для DIN 2353). Для снятия заусенцев без функционального назначения — любой угол 30°–60°.

Что делать, если нет подходящего стандартного инструмента?

Для нестандартных задач изготавливают специальный инструмент под заказ. Многие производители предлагают изготовление специального инструмента по чертежу заказчика — это актуально для серийных деталей со сложной геометрией. STI Store может содействовать в поиске и заказе нестандартного инструмента.

Нужна ли СОЖ при снятии фасок?

При работе с алюминием и мягкими материалами фаски снимают всухую. При обработке стали, нержавеющей стали и чугуна рекомендуется СОЖ или как минимум нанесение масла на инструмент перед работой — особенно при обратных зенковках с мелкими ножами, которые плохо отводят тепло.

9. Вывод

Снятие фасок в сложных и труднодоступных местах — решаемая задача при наличии правильного инструмента. Обратные зенковки с откидными ножами перекрывают большинство задач с обратными фасками; комбинированный инструмент сокращает число операций в серийном производстве; специализированные решения (AFM, плавающие головки) обеспечивают обработку пересечений каналов.
