Фрезы для обработки графита: выбор, режимы и особенности

Свойства графита как материала для обработки

Графит — один из аллотропных модификаций углерода. В производстве используется изостатический графит (высокой плотности) для изготовления электродов EDM (электроэрозионная обработка), ювелирных форм, нагревательных элементов. Специфические свойства, определяющие выбор инструмента:

Абразивность. Графит содержит твёрдые углеродные включения, которые действуют как абразив на режущую кромку. Скорость абразивного износа инструмента при обработке графита в 5–10 раз выше, чем при обработке алюминия.

Хрупкость. Графит — хрупкий материал, не пластичный. При резании образуется не стружка, а пыль (мелкодисперсные частицы). Отсутствие пластической деформации означает, что инструмент не «режет» в привычном смысле, а скалывает материал.

Электропроводность. Графит проводит ток — применяется в EDM. При обработке это означает риск повреждения станочной электроники при осаждении графитовой пыли.

Низкая прочность на разрыв. Тонкостенные элементы EDM-электродов (рёбра, шипы) легко ломаются при избыточной нагрузке. Правильный выбор режимов критичен.

Требования к режущему инструменту для графита

Учитывая абразивную природу графита, инструмент должен обладать максимальной твёрдостью и абразивной износостойкостью. Стандартные VHM-фрезы с TiAlN-покрытием для стали теряют покрытие в течение нескольких минут работы по графиту — абразивная износостойкость TiAlN недостаточна.

Идеальный инструмент для графита: максимально твёрдый субстрат (UFG — ультрамелкозернистый WC-Co), специальное абразивостойкое покрытие или алмазное покрытие, острые кромки без округления (honing ≈ 0 — для предотвращения скола хрупкого графита вместо резания).

Материалы инструмента для обработки графита

Для серийного производства EDM-электродов из изостатического графита — CVD алмазное покрытие обязательно. Экономика: CVD-инструмент в 5–8 раз дороже стандартного VHM, но служит в 10–15 раз дольше — итоговая стоимость на деталь в 2–3 раза ниже.

Покрытия для инструмента по графиту

CVD алмазное покрытие — поликристаллический алмазный слой толщиной 8–20 мкм, нанесённый химическим осаждением при 700–900°C. Твёрдость HV 8 000–10 000 — вдвое выше любого нитридного покрытия. Абразивная износостойкость по графиту — максимальная. Недостаток: требует специального оборудования для нанесения, высокая стоимость.

ZrN (нитрид циркония) — покрытие золотистого цвета. Химически инертно к углероду (в отличие от TiN, где Ti реагирует с графитом). Твёрдость HV 2 800. Для графита значительно лучше TiAlN, но уступает алмазному.

TiB₂ (диборид титана) — очень твёрдое (HV 3 200–3 400) и химически инертное к углероду. Применяется для инструмента по графиту и алюминию — двойное применение.

Без покрытия (полированная поверхность) — иногда лучше, чем TiAlN: не реагирует с графитом, меньший коэффициент трения при полированных канавках. Для единичного производства — экономичный вариант.

Геометрия фрез для графита

Геометрия инструмента для графита принципиально отличается от стандартных фрез для металла:

Большой передний угол (γ = 5–15°) — острое резание без давления на хрупкий материал. Графит с отрицательным передним углом скалывается крупными кусками вместо управляемого резания.

Радиус при вершине rε ≈ 0 — минимально возможный, для острого резания без давления. Округлая вершина создаёт избыточную осевую нагрузку, ведущую к сколам вершин тонких рёбер EDM-электрода.

Число зубьев — 2–4 зуба. Большее число зубьев создаёт избыточный нагрев из-за трения (графит не выводит тепло так, как металл).

Угол спирали — умеренный (25–35°). Слишком большой угол создаёт осевую составляющую, неприемлемую для хрупкого графита. Прямые канавки (ω = 0°) — для очень хрупких марок.

Режимы резания для графита

Высокие скорости для графита — стандартная практика. Мелкодисперсная стружка (пыль) графита лучше выносится при высоких скоростях. На высокоскоростных шпинделях (30 000–60 000 об/мин) фрезы малого диаметра (D = 0,5–6 мм) дают максимальное качество поверхности EDM-электрода.

СОЖ и удаление пыли

СОЖ при обработке графита не рекомендуется. Влажная графитовая пыль образует электропроводящую пасту, которая: осаждается на деталях станка и вызывает короткие замыкания, забивает направляющие и шпиндель, ускоряет коррозию деталей станка.

Правильное решение — воздушное удаление пыли: мощная вытяжная вентиляция непосредственно у зоны резания, система фильтрации с HEPA-фильтром (задерживает частицы от 0,3 мкм). Сжатый воздух через шпиндель — для выдувания пыли из рабочей зоны.

Специализированные станки для обработки графита оснащаются полностью изолированной рабочей зоной с встроенной системой пылеудаления. При обработке на универсальных ОЦ — дополнительная защита электрошкафа и направляющих от графитовой пыли обязательна.

Безопасность при обработке графита

Графитовая пыль (PM₂.₅ — частицы менее 2,5 мкм) опасна при вдыхании. Обязательные меры: респираторная маска P3 (FFP3) при работе с графитом вне закрытой зоны, вытяжная вентиляция у станка, защитные очки. Контакт кожи с графитовой пылью — умеренная опасность (углерод сам по себе нетоксичен, но комбинации с примесями — уточняйте по SDS листу конкретной марки графита).

Применение: EDM-электроды

Главное применение фрез для графита — изготовление EDM-электродов (электродов для электроэрозионной обработки). Точность профиля EDM-электрода напрямую определяет точность EDM-углубления в деталь. Типичные требования к EDM-электродам: Ra 0,4–1,6 мкм, точность профиля ±0,01–0,03 мм, сохранение острых углов и тонких рёбер.

Для достижения этих параметров: чистовое фрезерование CVD-инструментом сферической или концевой фрезой на высокоскоростном шпинделе, трёхосевое или пятиосевое программирование в CAM, строчные проходы с шагом 0,05–0,15 мм.

Сводная таблица рекомендаций

Часто задаваемые вопросы

Почему стандартные TiAlN-фрезы быстро изнашиваются по графиту?

TiAlN-покрытие имеет твёрдость HV 3 000–3 300. Твёрдость частиц в изостатическом графите — около HV 2 000–2 500. Разница мала, и абразивные частицы быстро снашивают покрытие. После износа покрытия VHM-субстрат (HV 1 600–1 800) значительно мягче абразива — износ ускоряется экспоненциально. CVD-алмаз (HV 8 000–10 000) в 3–4 раза тверже графитового абразива — износ минимален.

Можно ли обрабатывать графит инструментом для алюминия?

Инструмент для алюминия (полированные канавки, без покрытия или с DLC) лучше подходит для графита, чем стандартный TiAlN-инструмент. Полированные канавки без покрытия на VHM — хороший выбор для единичного производства и прототипирования. Для серийного производства — только CVD-алмазный инструмент.

При каких скоростях шпинделя обрабатывают тонкие рёбра графита (0,3–0,5 мм)?

Для фрезы D = 0,5 мм при Vc = 200 м/мин: n = 200 000 / (3,14 × 0,5) = 127 000 об/мин. Это требует высокоскоростного шпинделя ≥ 100 000 об/мин. Для более доступных шпинделей (20 000–40 000 об/мин) Vc снижается до 30–60 м/мин — допустимо, но ресурс инструмента уменьшается.

Инструмент и фрезы в STI Store

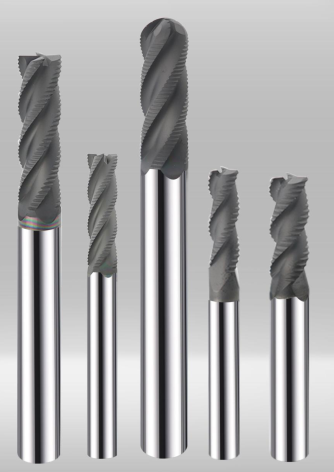

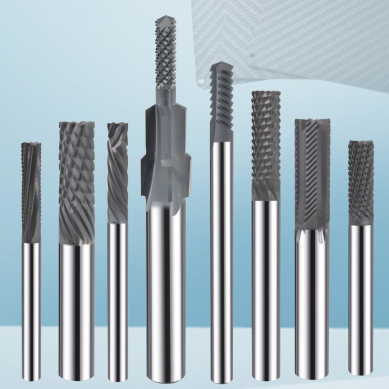

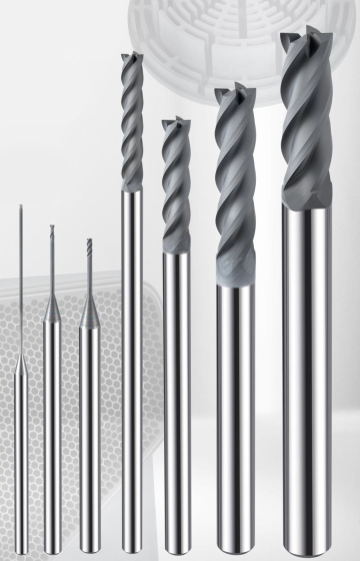

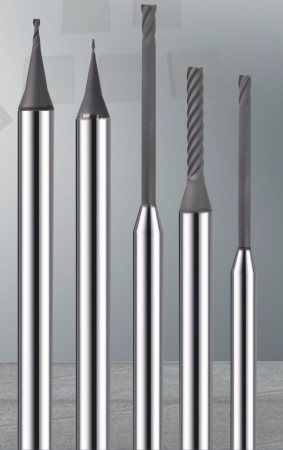

В каталоге STI Store: монолитные концевые фрезы для твёрдых и сложных материалов, микрофрезы для прецизионной обработки, сферические фрезы для 3D-профилей. Доставка по России и Казахстану.
