Отрезные пластины TKF: конструкция, применение, выбор
Что такое пластины TKF
Пластины TKF — серия сменных твердосплавных пластин для токарных операций отрезки и обработки канавок. Как и THC, GBA, T16 — это система с лезвийным захватом, где пластина удерживается в прорези державки за счёт упругих сил без крепёжных винтов. Обозначение TKF указывает на конкретный стандарт посадочного места, отличающийся от других серий геометрией хвостовика и посадочных поверхностей.
Пластины TKF доступны в каталоге STI Store в разделе отрезные пластины TKF. Совместимые держатели — в разделе KTKF для наружных канавок.
TKF применяются на токарных станках с ЧПУ и токарно-фрезерных центрах для серийной отрезки прутковых заготовок и нарезания наружных канавок. Быстрая замена пластины без специального инструмента — ключевое преимущество для серийного производства с частыми сменами инструмента.
Конструктивные особенности TKF
Пластина TKF — плоский твердосплавный элемент с режущей кромкой на рабочем торце и точно выполненным посадочным хвостовиком. Посадочная геометрия TKF оптимизирована для максимальной жёсткости при сохранении удобства замены.
Режущая кромка и стружколом
Режущая кромка TKF выполняется в нескольких геометрических вариантах:
- N (Neutral/Нейтральная) — прямая кромка, перпендикулярная оси детали. Стандартный выбор для большинства операций отрезки и прямых канавок.
- R (Right/Правая) — кромка с наклоном для подрезки правой стенки канавки или получения конусного торца.
- L (Left/Левая) — для подрезки левой стенки.
Стружколом выбирается по типу операции: чистовой (GF) — для канавок с требованиями к Ra поверхности дна; средний (GM) — универсальный для большинства отрезных и канавочных операций; черновой (GR) — для тяжёлых операций с максимальной подачей.
Размерная точность
Пластины TKF изготавливаются с прецизионными допусками на ширину лезвия (±0,05 мм) и посадочные поверхности. Это обеспечивает повторяемость позиционирования режущей кромки при каждой смене пластины в пределах ±0,02–0,05 мм — достаточно для автоматических станков без повторной наладки после замены инструмента.
Обозначение и расшифровка пластин TKF
Пример обозначения: TKF25R300-GM
| Элемент | Значение |
|---|---|
| TKF | Серия (стандарт посадки) |
| 25 | Ширина лезвия 2,5 мм |
| R | Правое исполнение режущей кромки |
| 300 | Рабочая длина 30,0 мм |
| -GM | Геометрия стружколома: GM — средняя |
Марка сплава указывается производителем отдельно (например, PC5300, EH10Z) и кодирует состав субстрата и покрытие. Для правильного выбора марки сплава уточняйте по каталогу производителя TKF-пластин.
Ширина лезвия и глубина реза
Принципы выбора ширины TKF идентичны другим серийным канавочным пластинам: ширина = требуемая ширина канавки для операций с канавками; минимально достаточная жёсткость для отрезки.
| Операция | Диаметр / размер | Ширина TKF |
|---|---|---|
| Отрезка прутка | D до 25 мм | 2,0–2,5 мм |
| Отрезка прутка | D 25–50 мм | 3,0–3,5 мм |
| Отрезка прутка | D 50–80 мм | 4,0 мм |
| Канавка уплотнительная | По чертежу | Точно по ширине |
| Канавка под стопорное кольцо | По стандарту | 1,5–3,0 мм |
Марка сплава TKF-пластин
При выборе марки сплава для TKF-пластин ориентируйтесь на три основных параметра: ISO-группа обрабатываемого материала, тип операции (непрерывная или прерывистая нагрузка), требуемая скорость резания.
Для конструкционных и легированных сталей (ISO P) — твёрдый сплав с CVD TiAlN или двухслойным покрытием CVD TiCN + Al₂O₃ для высоких скоростей. Для нержавеющих сталей (ISO M) — обязательно PVD TiAlN или AlCrN для предотвращения адгезии. Для жаропрочных сплавов (ISO S) — AlTiN PVD с мелкозернистым вязким субстратом. Для алюминия — без покрытия или DLC.
TKF vs THC: чем они различаются
TKF и THC — две разные системы лезвийного захвата одного функционального назначения. Ключевые различия:
| Параметр | TKF | THC |
|---|---|---|
| Геометрия посадки | Специфика TKF-системы | Специфика THC-системы |
| Совместимые державки | KTKF и аналоги TKF | THCR и аналоги THC |
| Взаимозаменяемость | Нет с THC | Нет с TKF |
| Функциональность | Отрезка, наружные канавки | Отрезка, наружные, торцевые канавки |
| Доступность в STI Store | TKF в каталоге | THC в каталоге |
Если на производстве нет ни одной системы, и нужно выбрать — оба варианта равноценны. Определяющим фактором становится наличие совместимых держателей и предпочтения технолога или поставщика. При наличии существующего парка держателей — используйте ту серию пластин, с которой они совместимы.
Держатели и оснастка для пластин TKF

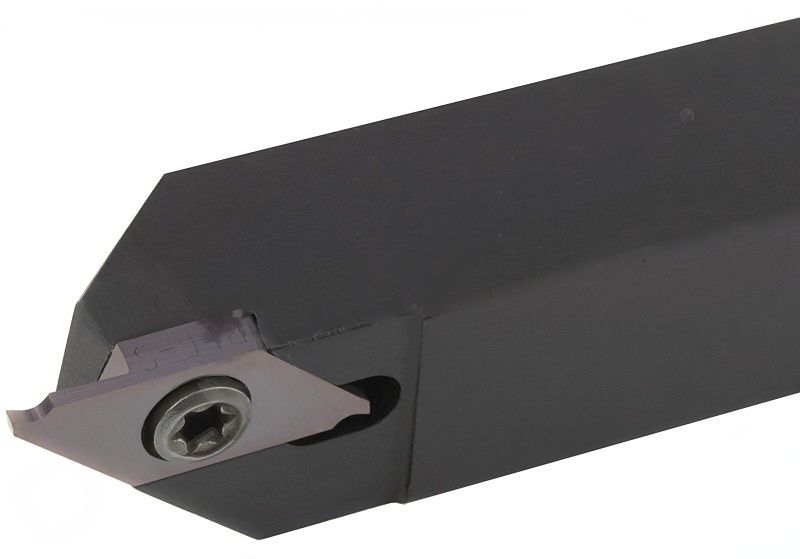

Пластины TKF устанавливаются в держатели KTKF для наружных канавок. Держатель монтируется в резцедержатель токарного станка стандартного сечения (16×16, 20×20, 25×25 мм).
Для глубокой отрезки (диаметры свыше 60–80 мм): применяются лезвия-удлинители и держатели лезвий, увеличивающие рабочий вылет при сохранении жёсткости системы.
Для внутренних канавок существуют специальные оправки — см. раздел обработка внутренних канавок. Для торцевых канавок — резцы для торцевых канавок с соответствующими пластинами.
Применение TKF: отрезка и канавки
Отрезка на прутковых автоматах
TKF-пластины широко применяются на прутковых автоматах (Swiss-type lathes) для серийной отрезки деталей. Быстрая замена пластины без перенастройки станка сокращает простои. Ширина пластины 2,0–2,5 мм оптимальна для прутков D 15–30 мм, характерных для прутковых автоматов.
Нарезание уплотнительных канавок
Канавки под О-кольца требуют точного профиля: прямые боковые стенки, ровное дно, строгое соответствие ширины. TKF с нейтральной геометрией N и малым rε = 0,1–0,2 мм обеспечивает эти требования. Ширина пластины должна строго соответствовать ширине канавки по чертежу.
Канавки под стопорные кольца (по DIN 471, DIN 472)
Стандартные канавки под стопорные кольца имеют строго нормированную ширину и глубину. TKF-пластина выбирается с шириной, соответствующей стандарту канавки для данного диаметра вала. Ширина 1,5–3,0 мм покрывает большинство типоразмеров.
Режимы резания TKF
| Материал | Vc, м/мин | fn, мм/об | СОЖ |
|---|---|---|---|
| Сталь σB <700 МПа | 120–220 | 0,05–0,15 | Эмульсия 6–8% |
| Легированная сталь >800 МПа | 80–150 | 0,04–0,10 | Эмульсия |
| Нержавеющая сталь (аустенитная) | 70–130 | 0,03–0,08 | EP-СОЖ 10%, непрерывно |
| Серый чугун | 80–160 | 0,05–0,12 | Воздух или без |
| Алюминиевые сплавы | 200–500 | 0,08–0,20 | Масло или МQL |
| Латунь, бронза | 100–250 | 0,06–0,15 | Сухо или масло |
Дополнительное правило: при отрезке снижайте fn на 30–40% в последних 3–5 мм реза — независимо от материала. Это снижает риск поломки пластины и обеспечивает чистый торец.
Особенности по материалам
Автоматные стали (Сталь 35С2, А12, ПА20): хрупкая стружка, высокое содержание серы улучшает обрабатываемость. TKF с нейтральной кромкой и TiAlN обеспечивает очень высокий ресурс — автоматные стали обрабатываются в 2–3 раза легче обычных конструкционных.
Закалённые стали HRC 40–50: TKF стандартного исполнения неэффективны — применяйте специальные пластины для ISO H с покрытием AlCrN или CBN. При HRC > 55 — только CBN.
Жаропрочные сплавы (Inconel, Waspaloy): очень низкие скорости Vc = 15–40 м/мин, обязательная EP-СОЖ, частая смена пластин — жаропрочные сплавы интенсивно изнашивают режущую кромку при отрезке.
Таблица выбора пластин TKF
| Задача | Ширина | Геометрия | Покрытие | Примечание |
|---|---|---|---|---|
| Отрезка стали D <30 мм, автомат | 2,0–2,5 | N-GM | TiAlN PVD | Высокая скорость, серия |
| Отрезка нержавейки D 20–40 мм | 3,0 | N-GM | TiAlN PVD | EP-СОЖ обязательна |
| Канавка под О-кольцо | По чертежу | N-GF, rε 0,1 | TiAlN PVD | Точный профиль |
| Канавка под стопорное кольцо | По стандарту | N-GM | TiAlN | Размер по DIN |
| Отрезка алюминия D <40 мм | 2,0–3,0 | N или R/L | Без / DLC | Масляная СОЖ |
Ошибки и их устранение
Пластина TKF вибрирует при отрезке
Причины: вылет державки слишком большой, деталь нежёсткая (высокое L/D без люнета), скорость выбрана неверно (резонанс). Устранение: сократить вылет державки до минимума, применить задний люнет для нежёстких деталей, изменить скорость на ±15%. Также поможет переход на пластину большей ширины — она жёстче на изгиб.
Торец детали получается не плоским
Причина: избыточный rε или выпуклая форма кромки. При большом rε торец получается конусообразным из-за геометрии контакта. Решение: пластина с rε 0,1–0,2 мм для плоского торца. Снизить fn при финале отрезки.
Высокая шероховатость дна канавки
Причина: неправильная геометрия стружколома (черновой вместо чистового) или тупая кромка. Для Ra < 1,6 мкм применяйте стружколом GF (чистовой) и своевременно меняйте пластину при первых признаках затупления.
Часто задаваемые вопросы
Можно ли применять TKF-пластины в держателях THCR?
Нет. Посадочная геометрия TKF и THC различаются — пластина либо не войдёт в чужую державку, либо войдёт с недопустимым люфтом. Последнее опасно: нежёсткая посадка + высокие силы отрезки = аварийный вылет пластины.
Сколько деталей выдерживает одна пластина TKF при отрезке стали?
При отрезке стали Сталь 45 (HB 200) на рекомендованных режимах с TiAlN-покрытием: ориентировочно 200–500 отрезок диаметром 25–40 мм. Реальный ресурс сильно зависит от твёрдости стали, точности режимов, качества СОЖ и её концентрации. Ведите журнал ресурса для расчёта стоимости на деталь.
Нужна ли специальная наладка после замены TKF-пластины?
Благодаря прецизионному лезвийному захвату повторяемость позиционирования TKF-пластины после замены составляет ±0,02–0,05 мм. Для большинства операций это исключает необходимость повторной наладки. При жёстких допусках на ширину и положение канавки — контрольный промер первой детали после замены.
Как правильно извлечь TKF-пластину из держателя?
Используйте специальный инструмент из комплекта поставки державки — это обычно ключ с рычагом, позволяющий развести губки прорези. Не применяйте посторонние предметы (отвёртки, зубила): это деформирует посадочный паз. После извлечения протрите посадочный паз перед установкой новой пластины.
Пластины TKF и инструмент для канавок в STI Store
В каталоге STI Store: пластины TKF и совместимые державки KTKF. Полный ассортимент пластин для канавок и отрезки: СМП для отрезки. Оснастка: лезвия-удлинители для глубокой отрезки, инструмент для внутренних канавок. Доставка по России и Казахстану.
