Отрезные пластины THC: конструкция, применение, выбор
Что такое пластины THC
Пластины THC — серия сменных твердосплавных пластин для токарных операций отрезки и нарезания наружных канавок. Обозначение THC идентифицирует стандарт посадочного места, геометрию хвостовика и систему крепления в державке. Пластины THC работают в комплекте со специализированными державками для отрезки и обработки канавок, рассчитанными именно на этот стандарт.
В каталоге STI Store пластины THC представлены в разделе отрезные пластины THC. Они применяются совместно с держателями серии THCR для наружных канавок.
Принципиальная особенность системы THC — надёжный лезвийный захват без крепёжного винта. Пластина удерживается в прорези державки за счёт упругости губок и точной геометрии посадки. Это даёт быструю замену пластины без инструмента и стабильное позиционирование режущей кромки при каждой установке.
Конструкция и посадочное место пластин THC

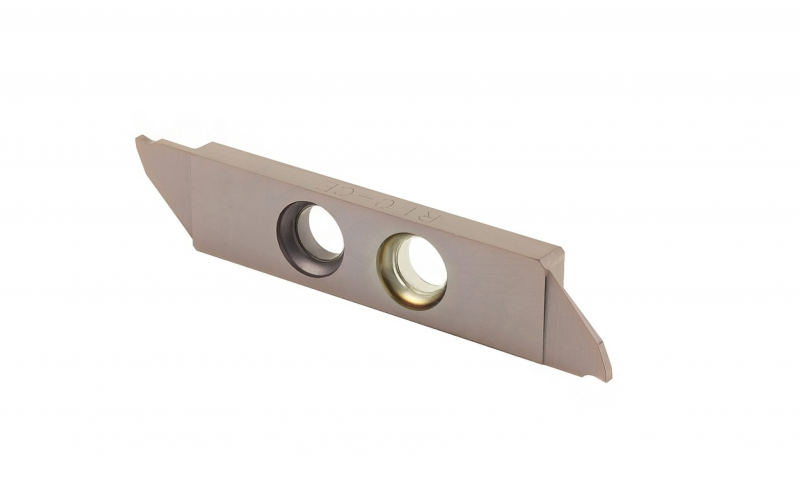

Пластина THC — плоский твердосплавный элемент прямоугольного сечения. Режущая кромка расположена на одном торце; другой торец — посадочная часть с точными габаритными размерами. Тело пластины изготавливается из твёрдого сплава WC-Co с точными допусками на посадочные поверхности.
Геометрия режущего торца
Режущая кромка THC имеет стружколом, профиль которого определяет характер стружкообразования. Нейтральная кромка (N) обеспечивает прямую отрезку с ровным торцом. Правое (R) или левое (L) исполнение — для подрезки соответствующей стенки канавки. Радиус при вершине rε: 0,1–0,4 мм — для уплотнительных канавок и точной отрезки; 0,4–0,8 мм — для черновых канавок и отрезки с высокими подачами.
Ширина лезвия
Ширина режущей кромки определяет ширину пропила при отрезке или ширину нарезаемой канавки. Стандартные ширины THC: 2,0; 2,5; 3,0; 4,0; 5,0 мм. Ширина выбирается минимально достаточной: это снижает расход материала и усилие резания.
Расшифровка обозначения пластин THC
Обозначение пластины THC строится по внутренней системе производителя. Типичная структура: THC32R200
| Элемент | Значение |
|---|---|
| THC | Серия пластины / стандарт посадки |
| 32 | Ширина лезвия 3,2 мм |
| R | Правое исполнение (R — Right) |
| 200 | Длина рабочей части или вылет (20,0 мм) |
Марка сплава указывается отдельно и добавляется в конце обозначения в каталогах производителей: например, THC32R200-PC9030, где PC9030 — код марки сплава с PVD TiAlN покрытием.
Выбор ширины лезвия THC
Правило выбора ширины лезвия для отрезки: минимальная ширина, обеспечивающая жёсткость пластины при данном диаметре прутка. Слишком узкая пластина при большом диаметре изгибается под нагрузкой — увод реза и поломка. Слишком широкая — лишний расход дорогого материала и увеличение сил резания.
| Диаметр прутка, мм | Ширина лезвия THC | Примечание |
|---|---|---|
| До 20 | 2,0–2,5 мм | Минимальная ширина снижает потери металла |
| 20–40 | 2,5–3,0 мм | Баланс жёсткости и расхода |
| 40–60 | 3,0–4,0 мм | Жёсткость важнее экономии |
| 60–100 | 4,0–5,0 мм | Увеличенная ширина для стойкости |
| Более 100 | 5,0 мм и лезвия-удлинители | Лезвие-удлинитель для глубокой отрезки |
Для нарезания канавок: ширина лезвия = ширина канавки по чертежу. При нестандартной ширине канавка нарезается за несколько проходов со смещением.
Марка сплава и покрытие THC-пластин
Выбор марки сплава определяется обрабатываемым материалом. Для канавочных и отрезных операций критична вязкость субстрата: прерывистый характер нагрузки при входе и выходе из канавки требует сопротивления сколам.
| Материал | ISO-группа | Покрытие | Субстрат |
|---|---|---|---|
| Конструкционная сталь | P | TiAlN PVD или CVD | Вязкий WC-Co |
| Нержавеющая сталь | M | TiAlN PVD (обязательно) | Мелкозернистый вязкий |
| Чугун | K | TiN или CVD Al₂O₃ | Твёрдый |
| Алюминий | N | Без покрытия или DLC | Полированный |
| Жаропрочные сплавы | S | AlTiN PVD | Мелкозернистый вязкий |
Для нержавеющей стали обязательно PVD-покрытие — CVD при прерывистом резании нержавейки трескается в зоне контакта. Никогда не применяйте TiN-покрытие для нержавейки: адгезия Ni к TiN разрушает кромку за несколько деталей.
Совместимые державки для пластин THC

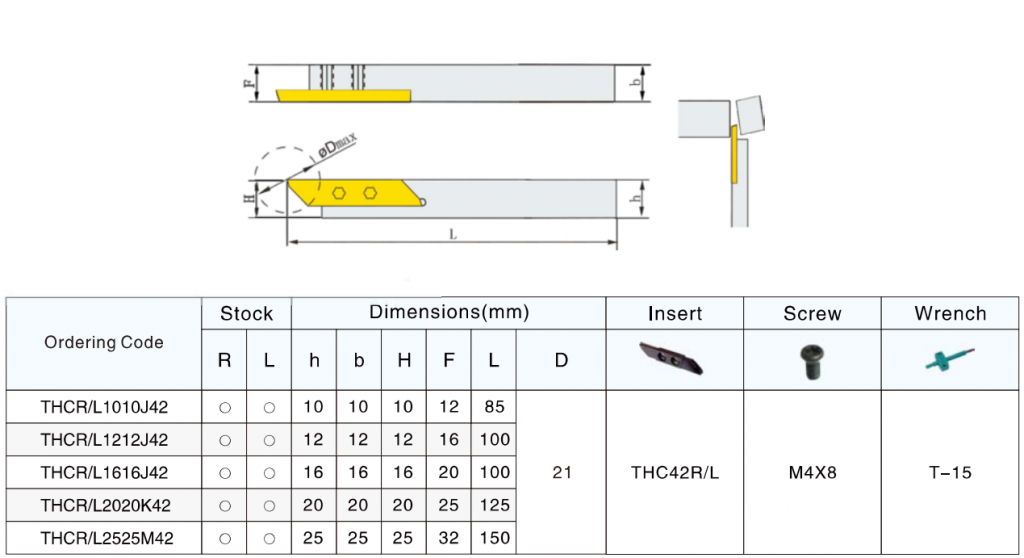

Пластины THC используются с державками серии THCR для наружных канавок. Держатель THCR представляет собой токарную державку с прорезью, в которую вставляется пластина THC. Совместимость определяется стандартом посадки: пластины THC подходят только к державкам серии THC/THCR.
Сечение державки (16×16, 20×20, 25×25 мм) выбирается по резцедержателю станка. Для большинства токарных центров с ЧПУ рекомендуется 25×25 мм — это обеспечивает максимальную жёсткость при отрезке. Для прутковых автоматов сечение определяется размером суппорта.
Дополнительно к стандартным державкам: лезвия-удлинители для отрезки прутков большого диаметра (свыше 60–80 мм) и держатели лезвий для установки в стандартный резцедержатель.
Типы операций с пластинами THC
Отрезка (Cut-off)
Пластина подаётся радиально к оси шпинделя, формируя пропил. Нейтральная кромка (N) обеспечивает прямой торец. При подходе к оси снижайте подачу fn на 30–40% — это предотвращает обламывание остатка и улучшает качество торца. Для длинных деталей обязателен задний упор или ловушка.
Наружные канавки
Пластина врезается радиально на нужную глубину, формируя канавку заданной ширины. Для канавок шире лезвия: первый проход по одной стенке, затем смещение и следующий проход, финишный проход по центру для зачистки дна. Соседние проходы перекрываются на 0,1–0,2 мм.
Торцевые канавки
Специальные исполнения THC с боковыми режущими кромками для нарезания торцевых канавок. Подача параллельна оси детали. Применяются для уплотнительных канавок в торцевых фланцах и корпусных деталях. Соответствующие державки — в разделе резцы для торцевых канавок.
Режимы резания пластинами THC
| Материал / операция | Vc, м/мин | fn, мм/об | СОЖ |
|---|---|---|---|
| Сталь σB <800 МПа, отрезка | 100–200 | 0,05–0,12 | Эмульсия |
| Сталь, канавка чистовая | 120–180 | 0,04–0,08 | Эмульсия |
| Нержавеющая сталь | 70–130 | 0,04–0,08 | EP-эмульсия, обильно |
| Чугун | 80–160 | 0,05–0,12 | Воздух или без СОЖ |
| Алюминий | 200–600 | 0,06–0,18 | Масляная СОЖ |
| Нержавейка (финал отрезки) | 50–80 | 0,02–0,04 | EP-эмульсия непрерывно |
При любой отрезке: снижайте fn в последних 3–5 мм реза к оси. Это критично для предотвращения поломки пластины в конце реза и получения качественного торца.
Особенности применения по материалам
Нержавеющая сталь: используйте только PVD TiAlN-покрытие, EP-СОЖ (с присадками высокого давления), скорость по нижней границе диапазона. Никогда не останавливайте шпиндель с пластиной в материале — адгезия нержавейки к инструменту приведёт к поломке при возобновлении. При отрезке нержавейки диаметром более 40 мм применяйте лезвие-удлинитель с подачей СОЖ через тело.
Чугун: сухая обработка или воздушное охлаждение. Эмульсия при прерывистом резании чугуна вызывает термические удары на режущей кромке — трещины и выкрашивание. Если СОЖ нужна по технологии — подавать непрерывно с самого начала, не включать и выключать в процессе.
Алюминий: масляная СОЖ или без покрытия + воздух. Стандартная водная эмульсия приводит к налипанию алюминия на кромку. Высокие скорости, крупный шаг подачи для хорошего выноса стружки.
THC vs другие серии канавочных пластин
| Параметр | THC | TKF | GBA | T16 |
|---|---|---|---|---|
| Тип посадки | Лезвийный захват THC | Лезвийный захват TKF | Лезвийный захват GBA | Лезвийный захват T16 |
| Взаимозаменяемость | Нет | Нет | Нет | Нет |
| Применение | Универсальное | Специализированное | Широкий диапазон | Малые диаметры |
| Ссылка на каталог | THC в каталоге | TKF в каталоге | GBA в каталоге | T16 в каталоге |
Выбор между сериями определяется имеющимися на производстве державками. Если на станке установлены держатели THCR — применяются исключительно пластины THC. Все четыре серии функционально аналогичны, но геометрически несовместимы.
Таблица выбора пластин THC
| Задача | Ширина | Исполнение | Покрытие |
|---|---|---|---|
| Отрезка стали D ≤30 мм | 2,5 мм | N нейтральная | TiAlN PVD |
| Отрезка стали D 30–60 мм | 3,0–4,0 мм | N нейтральная | TiAlN CVD/PVD |
| Канавка под О-кольцо | По чертежу | N, rε 0,1–0,2 мм | TiAlN PVD |
| Отрезка нержавейки | 3,0 мм | N или GM | TiAlN PVD |
| Канавка чистовая, Ra 1,6 | Точно по ширине | GF чистовая | TiAlN PVD |
| Отрезка алюминия | 2,0–3,0 мм | N | Без покр. / DLC |
Типичные ошибки при работе с пластинами THC
Применение THC в державке другой серии. Системы THC, TKF, GBA, T16 несовместимы. Попытка установить THC в державку для GBA — нежёсткая посадка, вибрации, аварийный вылет пластины.
Недостаточная глубина посадки. THC должна быть вставлена до упора. Неполная посадка — люфт, биение режущей кромки, нестабильный размер канавки.
Неправильное направление резания. Правое (R) и левое (L) исполнения THC дают разный угол режущей кромки. Установка R-пластины в державку для L-операции создаст неправильный контакт и ускоренный износ.
Отсутствие снижения подачи в конце отрезки. Без снижения fn в последних 3–5 мм пластина испытывает ударную нагрузку при обламывании остатка. Поломка пластины и деформация торца детали.
Часто задаваемые вопросы
Чем THC отличается от GBA конструктивно?
Обе серии используют лезвийный захват без крепёжного винта, но геометрия хвостовика пластины и соответствующего паза в державке различаются. Это исключает взаимозаменяемость. Функционально серии идентичны — выбор определяется имеющимися на производстве державками и привычкой к той или иной системе.
Как понять, что пластина THC изношена и требует замены?
Признаки износа: постепенное увеличение шероховатости торца/дна канавки, нарастание вибраций при отрезке, изменение цвета стружки (синяя, фиолетовая — перегрев), явная «ступенька» на боковой поверхности пластины при осмотре. Не дожидайтесь поломки: изношенная THC в нержавеющей стали при поломке требует извлечения осколка и может повредить державку.
Можно ли применять одну пластину THC для нескольких материалов?
Зависит от покрытия. TiAlN PVD — универсально для стали, нержавейки, чугуна, но неоптимально для алюминия. Для максимального ресурса лучше иметь отдельные пластины для нержавеющей стали (TiAlN PVD) и для конструкционной стали (TiAlN CVD или универсальное). Это снижает суммарные затраты на инструмент за счёт увеличения ресурса каждой пластины.
Как обеспечить минимальный люфт пластины THC в новой державке?
Перед первой установкой очистите посадочный паз от заводской смазки и консерванта. Прорезь должна быть чистой и сухой. Пластина вставляется до ощутимого упругого сопротивления губок. Проверьте: пластина не должна перемещаться от руки. Если есть заметный люфт в новой державке — проверьте соответствие серии (THC в THCR-державку, не в другую).
Какова максимальная глубина отрезки стандартной THC-пластиной без удлинителя?
Стандартная глубина отрезки (или нарезания канавки) для THC: 8–15 мм в зависимости от типоразмера пластины. При отрезке прутка радиус = D/2: пруток D30 мм требует глубины 15 мм — стандартная пластина справится. Пруток D50 мм требует 25 мм — необходим лезвие-удлинитель.
