Канавочные пластины T16: конструкция, выбор, применение
Что такое пластины T16
Канавочные пластины T16 — серия сменных твердосплавных пластин для токарных операций отрезки и нарезания наружных канавок. Обозначение T16 идентифицирует стандарт посадочного места: размер и форму хвостовика пластины, определяющие совместимость с конкретными державками.
Пластины T16 относятся к той же функциональной категории, что и GBA, MGMN, MGGN, QD и другие серии канавочных пластин с лезвийным захватом. Каждая серия имеет свою уникальную посадочную геометрию и совместима только с «родными» державками.
В каталоге STI Store пластины T16 доступны в разделе сменных пластин T16. Применяются совместно с инструментом для отрезки и обработки канавок.
Конструкция и посадочное место пластин T16
Пластины T16 — тип «лезвие» (blade/insert): плоский прямоугольный твердосплавный элемент с режущей кромкой на одном торце и точным посадочным хвостовиком. Удерживается в прорези державки упругими силами конструкции державки — специальные пружинящие губки охватывают хвостовик пластины.
Геометрия посадки T16
Стандарт T16 определяет конкретную высоту, ширину и форму хвостовика. Типичная высота хвостовика T16: 16 мм (отсюда цифра в обозначении). Точные допуски на посадочные поверхности обеспечивают повторяемость позиционирования режущей кромки после каждой смены пластины в пределах ±0,02–0,05 мм — это критично для автоматических станков и прутковых автоматов.
Режущая часть
Режущая часть T16 — двусторонняя или односторонняя в зависимости от исполнения. Двусторонние пластины T16 имеют две режущие кромки: при износе одной пластина переворачивается (если конструкция это допускает). Это снижает стоимость резания на деталь.
Стружколом выполнен на режущей кромке и обеспечивает дробление стружки при канавочных операциях. Геометрия стружколома маркируется буквенным кодом производителя.
Расшифровка обозначения пластин T16
Структура обозначения зависит от производителя, но в целом следует логике: серия + ширина + исполнение + марка сплава. Пример: T16NR200
| Элемент | Значение |
|---|---|
| T16 | Серия/тип посадки (высота 16 мм) |
| N | Нейтральная геометрия (Neutral) |
| R | Правое исполнение для подрезки |
| 200 | Ширина лезвия 2,00 мм |
В других системах обозначений ширина может указываться в виде «20» (2,0 мм), «25» (2,5 мм), «30» (3,0 мм) и т.д. Марка сплава добавляется в конце кода.
Ширина лезвия и максимальная глубина резания
Ширина лезвия T16 определяет ширину нарезаемой канавки или пропила. Стандартные ширины: 1,5; 2,0; 2,5; 3,0; 4,0; 5,0 мм. Нестандартные ширины — по специальному заказу.
Максимальная глубина резания ограничена «телом» пластины — расстоянием от режущей кромки до посадочного хвостовика. У стандартных T16 это 5–15 мм в зависимости от типоразмера. При необходимости большей глубины применяются лезвия-удлинители или сборные системы с дополнительными держателями.
Выбор ширины лезвия T16 по диаметру заготовки
| Диаметр прутка, мм | Ширина лезвия, мм | Макс. глубина кан., мм |
|---|---|---|
| До 15 | 1,5–2,0 | 5–8 |
| 15–30 | 2,0–2,5 | 8–12 |
| 30–50 | 2,5–3,0 | 10–15 |
| 50–80 | 3,0–4,0 | 12–18 |
| Более 80 | 4,0–5,0 | 15–25 |
Марка сплава пластин T16
Как и для других канавочных пластин, марка сплава для T16 выбирается по материалу обрабатываемой заготовки и типу операции. Ключевые требования для канавочных операций — вязкость субстрата (сопротивление ударам при входе и выходе из канавки) и соответствующее покрытие.
| Материал | Рекомендуемое покрытие | Субстрат |
|---|---|---|
| Конструкционные стали P | TiAlN PVD или CVD | Вязкий WC-Co |
| Нержавеющие стали M | TiAlN PVD (обязательно) | Мелкозернистый вязкий |
| Чугун K | TiN или CVD Al₂O₃ | Твёрдый |
| Алюминий N | Без покрытия, DLC | Полированный |
| Жаропрочные S | AlTiN PVD | Мелкозернистый вязкий |
Сравнение T16 и GBA: когда что выбирать
| Параметр | T16 | GBA |
|---|---|---|
| Высота посадочного хвостовика | 16 мм (стандарт серии) | Зависит от исполнения |
| Применение | Универсальное, малые диаметры | Широкий диапазон диаметров |
| Совместимость | Державки системы T16 | Державки системы GBA |
| Взаимозаменяемость | Нет | Нет |
Выбор между T16 и GBA определяется не «лучшестью» одной системы над другой, а уже имеющимися на производстве державками. Если есть державки T16 — применяйте пластины T16; если GBA — пластины GBA. Смешение систем невозможно.

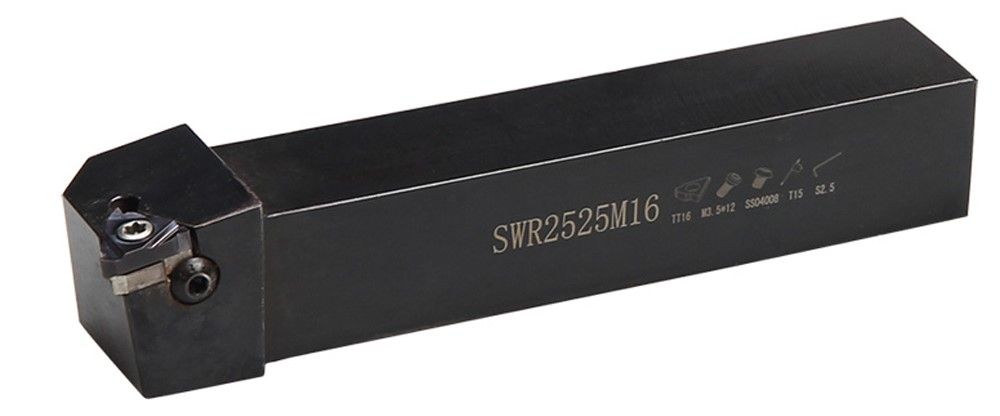

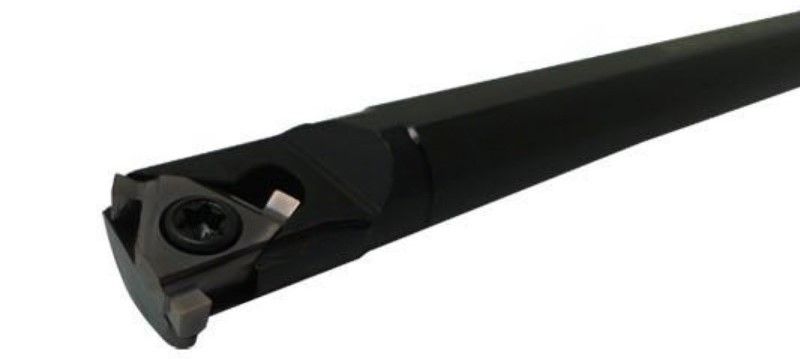

Совместимые державки для пластин T16
Пластины T16 устанавливаются в специализированные державки для наружных канавок и отрезки, рассчитанные на данный стандарт. Державка определяет: вылет пластины от зажимных губок, направление (правое или левое), сечение под резцедержатель станка (16×16, 20×20, 25×25 мм).
При подборе державки к уже имеющимся пластинам T16 уточняйте в каталоге производителя код совместимости. Универсальный ориентир: сечение державки выбирается по рекомендациям для диаметра обрабатываемой детали (аналогично токарным резцам для наружного точения).
Операции с пластинами T16
Отрезка прутковых заготовок
Наиболее частое применение T16 — отрезка на прутковых токарных автоматах и токарных станках с ЧПУ. Пластина подаётся радиально к оси, прорезая пруток до центра. Для прутков малого диаметра (до 20 мм) пластины T16 с узким лезвием 1,5–2 мм минимизируют отход материала на пропил.
Нарезание наружных канавок
T16 применяются для канавок под стопорные кольца, уплотнительных канавок, разделительных канавок под шлифование. Ширина лезвия должна точно соответствовать ширине канавки по чертежу. При нестандартных размерах канавка нарезается в несколько проходов.
Профильные канавки
Специальные исполнения T16 с радиусом при вершине или фасонным профилем позволяют нарезать канавки с закруглёнными углами или специальным профилем дна. Применяются в производстве деталей гидравлики, пневматики, метизов.
Режимы резания пластинами T16
| Материал | Vc, м/мин | fn, мм/об | СОЖ |
|---|---|---|---|
| Сталь σB <800 МПа | 100–200 | 0,05–0,12 | Эмульсия |
| Сталь σB >800 МПа | 80–150 | 0,04–0,10 | Эмульсия |
| Нержавеющая сталь | 70–130 | 0,04–0,08 | EP-СОЖ, обильно |
| Чугун серый | 80–160 | 0,05–0,12 | Воздух или без |
| Алюминий | 200–600 | 0,06–0,18 | Масляная СОЖ |
| Латунь, бронза | 100–250 | 0,06–0,15 | Без или масло |
При отрезке: по мере приближения к оси (последние 3–5 мм) снизьте fn на 30–40% для улучшения торца и предотвращения обламывания остатка. Применяйте упор для поддержки отрезаемой части при работе с длинными прутками.
Таблица выбора пластин T16
| Задача | Ширина | Геометрия | Марка сплава |
|---|---|---|---|
| Отрезка стали D 10–25 мм | 2,0–2,5 мм | N нейтральная | TiAlN |
| Канавка 2 мм, сталь | 2,0 мм | GF чистовая | TiAlN PVD |
| Отрезка нержавейки D <30 мм | 2,5–3,0 мм | GM средняя | TiAlN PVD |
| Канавка под О-кольцо | По чертежу | N, rε 0,1–0,2 | TiAlN |
| Отрезка алюминия | 2,0–3,0 мм | N или GM | Без / DLC |
Типичные ошибки при работе с пластинами T16
Применение T16 в державке другой серии. T16 и GBA — несовместимые системы. Даже если пластина «почти входит» в чужую державку, допуски не совпадут, посадка будет нежёсткой, пластина вылетит при резании.
Отрезка без упора при длинных заготовках. При отрезке заготовки длиной более 3–4 диаметров без заднего упора деталь в конце отрезки «падает» и ломает пластину. Используйте задний упор или ловушку деталей.
Слишком высокая скорость при нержавеющей стали. При отрезке нержавейки на скорости выше рекомендованной наклёп на стенках канавки ускоряет износ боковых граней пластины. Vc не выше 120–130 м/мин для аустенитных сталей.
Часто задаваемые вопросы
Как правильно установить пластину T16 в державку?
Очистите посадочный паз державки от стружки и масла. Вставьте пластину в прорезь строго по оси, не допуская перекоса. Продвигайте до щелчка или до упора — пластина должна сидеть неподвижно. Проверьте рукой: пластина не должна качаться. Если пластина входит свободно без упругого сопротивления — паз изношен или пластина неправильной серии.
Можно ли нарезать канавку шире лезвия, делая несколько проходов T16?
Да. Нарежьте первый проход по одной стенке канавки, затем сместите инструмент на 0,8–0,9× ширины лезвия и сделайте следующий проход. Повторяйте до нужной ширины. Финишный проход — по средней линии для зачистки дна. Избегайте шага больше ширины лезвия — оставите гребень посередине дна канавки.
Почему пластина T16 ломается при отрезке в конце реза?
Поломка в конце реза — один из самых частых сценариев. Причины: избыточная подача на подходе к оси, деталь начинает «болтаться» без поддержки (отсутствие упора), наматывание длинной стружки на пластину, слишком крупный радиус при вершине при малом диаметре прутка. Решение: снижение fn в последних 5 мм реза, задний упор или ловушка деталей, применение стружколома GM для лучшего дробления.
В чём разница между нейтральной (N), левой (L) и правой (R) геометрией T16?
Нейтральная (N) — режущая кромка перпендикулярна оси детали. Используется для прямой отрезки и прямых канавок. Правая (R) и левая (L) — кромка наклонена: обеспечивает «очищающий» контакт с соответствующей боковой стенкой канавки. Для канавок с требованиями к перпендикулярности стенок — N; для чистовой подрезки одной стенки — R или L соответственно.
Какой режим рекомендуется при отрезке титановых сплавов пластинами T16?
Vc = 25–50 м/мин, fn = 0,03–0,06 мм/об, обильная EP-СОЖ (не TiN-содержащая). Пластина с покрытием AlTiN. Обязательный задний упор для поддержки заготовки. Промежуточный вывод пластины для удаления стружки при канавках глубиной более 5 мм — титановая стружка склонна к налипанию.
Есть ли пластины T16 для нарезания резьбы в канавках?
Нет — T16 предназначены для отрезки и обработки канавок (прямоугольный или радиусный профиль). Для нарезания резьбы в канавках применяются специализированные резьбонарезные резцы с профильными пластинами, которые имеют принципиально другую геометрию режущей кромки.
