Канавочные пластины GBA: конструкция, применение, выбор

Что такое пластины серии GBA

Пластины GBA — сменные твердосплавные пластины для отрезки и обработки наружных канавок, относящиеся к серии канавочных и отрезных пластин. Обозначение GBA указывает на конкретную конструкцию лезвия, определяющую геометрию режущей части, форму стружколома и тип посадочного места в державке.

GBA-пластины применяются совместно со специализированными токарными державками для отрезки и обработки канавок. Они входят в обширную линейку канавочных пластин GBA и предназначены для систем с лезвийным захватом, где пластина удерживается в прорези державки за счёт упругих сил и точной геометрии посадочного паза.

Ключевое преимущество системы с канавочными пластинами типа GBA — быстрая замена: пластина вставляется и извлекается без инструментов, простым нажатием. Это существенно сокращает время на смену инструмента при серийном производстве.

Конструктивные особенности пластин GBA

Пластины GBA — однолезвийные: одна режущая кромка на пластину. После износа пластина заменяется целиком. Корпус пластины выполнен из твердосплавного прутка с точными посадочными поверхностями, обеспечивающими надёжную и точную фиксацию в державке.

Геометрия режущей части

Режущая кромка GBA имеет специальный стружколом, оптимизированный для канавочных и отрезных операций. В зависимости от исполнения стружколом может быть прямым (нейтральным) для отрезки, левым или правым для подрезки торца канавки, или с радиусом для канавок с закруглёнными углами.

Геометрия торца пластины (ширина лезвия) определяет ширину нарезаемой канавки. Радиус при вершине rε = 0,1–0,4 мм влияет на прочность кромки и шероховатость дна канавки.

Посадочная часть

Посадочная часть GBA-пластины выполнена в виде прямоугольного хвостовика с точными допусками, входящего в прорезь державки. Упругий зажим обеспечивается конструкцией державки: губки прорези охватывают пластину с двух сторон, создавая удерживающее усилие. Это исключает люфт при резании и обеспечивает повторяемость позиционирования.

Расшифровка обозначения пластин GBA

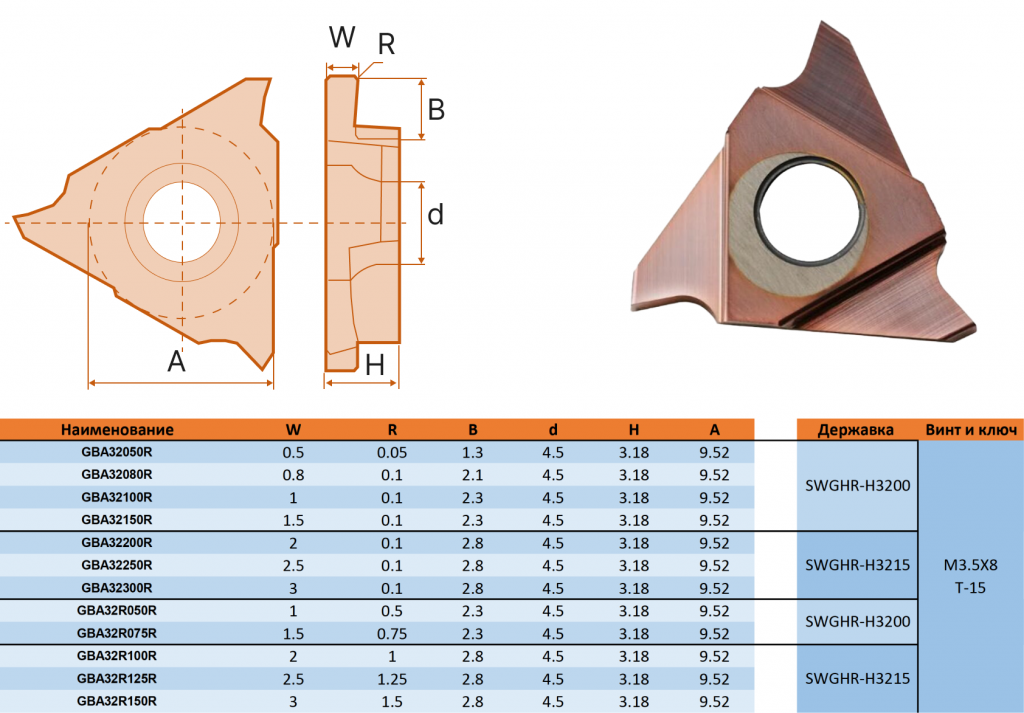

Полное обозначение пластины GBA содержит информацию о ширине лезвия, длине, геометрии стружколома и марке сплава. Пример: GBA32R300

Дополнительно в обозначении может присутствовать код марки сплава (например, PC9030, H01F) и буква геометрии стружколома (N — нейтральная, GM — средняя для канавок, GF — чистовая). Полную расшифровку уточняйте по каталогу производителя.

Выбор ширины лезвия

Ширина лезвия — главный параметр выбора пластины GBA. Она определяет ширину нарезаемой канавки или ширину пропила при отрезке.

Ширина при отрезке

При отрезке ширина пропила = ширина лезвия пластины. Более широкое лезвие: большее усилие резания, больший расход материала. Более узкое лезвие: меньше усилия, но ниже жёсткость самой пластины и риск её поломки при больших диаметрах. Ориентировочные рекомендации:

Ширина при обработке канавок

Ширина лезвия выбирается точно равной ширине нарезаемой канавки. Для канавок нестандартной ширины канавка нарезается в несколько проходов с шагом, не превышающим ширину лезвия. Минимальный шаг между проходами — 0,8× ширины лезвия для исключения «ступенек» на стенках.

Марка сплава и покрытие для пластин GBA

Марка сплава определяет область применения пластины по обрабатываемым материалам. Для канавочных и отрезных операций важна вязкость субстрата (прерывистое резание при входе и выходе из канавки) в сочетании с износостойкостью покрытия.

Для нержавеющих сталей обязательно PVD-покрытие с вязким субстратом — CVD-покрытие при прерывистом резании нержавейки трескается на выходе из канавки.

Совместимые державки для пластин GBA

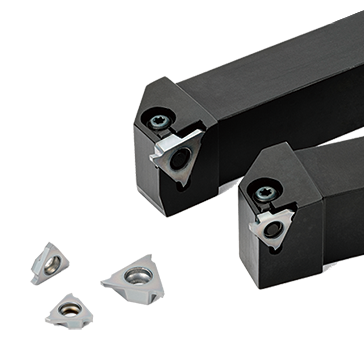

Пластины GBA устанавливаются в специализированные державки для отрезки и обработки канавок с лезвийным (beam type) захватом. Система крепления: пластина GBA совместима с державками серий, рассчитанных на этот тип пластин.

Основные типы державок: державки для наружных канавок с прямым и наклонным лезвием, лезвия-удлинители для увеличения вылета при отрезке толстых заготовок, держатели для лезвий в токарных резцедержателях.

Совместимость определяется шириной паза державки и геометрией посадочного места — она должна точно соответствовать хвостовику пластины GBA. Замена пластин разных серий в одной державке недопустима даже при внешнем сходстве.

Типы операций с пластинами GBA

Отрезка (Cut-off)

Пластина с нейтральным стружколомом (N) движется радиально к оси детали, прорезая пруток до центра. Для обеспечения качественного торца на отрезаемой детали применяется нейтральная или слегка правая/левая геометрия режущей кромки. Отрезка с прямой кромкой оставляет конический торец на отрезаемой детали; для плоского торца применяется кромка с заданным углом.

Наружные канавки

Пластина с прямой или специальной геометрией формирует канавку заданной ширины и глубины. Для уплотнительных канавок (под О-кольца) применяются пластины с прямыми углами и малым радиусом при вершине. Для технологических канавок под выход шлифовального круга — соответственно профилю по ГОСТ.

Торцевые канавки

Специальные исполнения GBA-пластин для обработки торцевых канавок. Движение подачи — параллельно оси шпинделя, инструмент врезается в торец детали.

Режимы резания пластинами GBA

При подходе к оси детали (в конце отрезки) снизьте подачу fn на 30–40% — это предотвращает обламывание остатка и улучшает качество торца. Обеспечьте непрерывную подачу СОЖ в зону реза на всём протяжении отрезки.

Особенности по материалам

Нержавеющая сталь: обязательна позитивная геометрия стружколома, PVD TiAlN, EP СОЖ, скорость по нижней границе диапазона. Не допускать остановки шпинделя с пластиной в материале.

Алюминий: пластина без покрытия или с DLC-покрытием, полированные поверхности для предотвращения налипания, высокая скорость, масляная СОЖ.

Закалённые стали (HRC 45–55): специальные марки CBN или твердосплав с AlCrN, малые подачи fn = 0,03–0,06 мм/об, VC = 80–150 м/мин.

Таблица выбора пластин GBA

Типичные ошибки при работе с пластинами GBA

Неполный вход в посадочный паз. Пластина GBA должна быть вставлена до упора — неполная посадка снижает жёсткость и точность, при резании пластина «гуляет» и вылетает. Убедитесь, что посадочные поверхности чистые.

Слишком высокая подача при первом врезании. Начало канавки — наиболее опасный момент: нет боковой поддержки, высокие ударные нагрузки. Снижайте fn в начале реза на 20–30%, после стабилизации — переходите на рабочую подачу.

Продолжение работы тупой пластиной. Тупая GBA-пластина требует значительно большего усилия, вибрирует и создаёт риск поломки всей системы. Первый признак затупления — нарастание вибраций и ухудшение поверхности дна канавки.

Несовместимые пластина и державка. Внешне похожие GBA-пластины разных производителей могут иметь разную геометрию посадки. Применение пластины от другой системы ведёт к нежёсткому закреплению и поломке.

Часто задаваемые вопросы

Чем GBA отличается от других серий канавочных пластин — MGMN, MGGN, T16?

GBA — одна из многих систем лезвийного захвата пластин для отрезки и канавок. MGMN/MGGN — пластины аналогичного назначения, но с другой конструкцией посадочного хвостовика. Серия T16 — другая геометрия захвата. Каждая серия совместима только с «родными» державками. Смешение серий в одной державке недопустимо.

Можно ли использовать одну пластину GBA как для отрезки, так и для канавки?

Да, если ширина пластины соответствует ширине требуемой канавки, а стружколом подходит для обеих операций. Пластина с нейтральным стружколомом (N) универсальна. Специализированные геометрии (GF, GM) лучше для конкретной операции, но менее универсальны.

При какой глубине канавки нужна пластина с увеличенным вылетом?

Стандартная глубина резания GBA-пластиной — до 8–12 мм (зависит от типоразмера). При канавках глубже 12–15 мм применяются лезвия-удлинители или специальные системы с увеличенным вылетом. При превышении допустимой глубины без удлинителя — боковые грани пластины контактируют со стенками канавки, создавая дополнительное трение и поломку.

Почему торец детали после отрезки получается выпуклым?

Выпуклый торец возникает при чрезмерной подаче на подходе к оси (центр вращения), избыточном радиусе при вершине (rε), или при нежёсткой системе с вибрациями в конце отрезки. Рекомендации: снизить fn в последних 3–5 мм реза на 40–50%, применять пластину с rε 0,1–0,2 мм для точного торца, обеспечить дополнительный упор или люнет при длинных заготовках.

Нужна ли СОЖ при отрезке алюминия пластинами GBA?

При отрезке алюминия пластина без покрытия или с DLC применяется с масляной СОЖ — это предотвращает налипание алюминия на режущую кромку. Водные эмульсии дают наростообразование. При кратковременной отрезке единичных деталей допустима сухая обработка с немедленной продувкой зоны реза сжатым воздухом.

Как правильно удалить пластину GBA из державки?

Используйте специальный ключ или инструмент, поставляемый в комплекте с державкой. Не применяйте молоток или зубило — это деформирует посадочный паз державки. Упругая система захвата рассчитана на определённый угол извлечения — следуйте инструкции производителя державки.
