Пластины твердосплавные напаиваемые типов 07 и 67 ГОСТ 25426-90

ГОСТ 25426-90: обзор

ГОСТ 25426-90 регламентирует напаиваемые пластины типов 07 и 67 — ещё одну пару из семейства напайных пластин для осевого инструмента. Как и типы 06/66, пластины 07/67 применяются преимущественно в зенкерном, развёрточном и расточном инструменте. Различие между парами (06/66 и 07/67) состоит в геометрических деталях, определяющих их применение в конкретных видах инструмента.

Тип «07» в общей системе ГОСТ — пластины для инструмента с наклонной режущей кромкой (зенкеры с конусной заточкой, зенковки, инструмент для снятия фасок). Тип «67» — симметричное исполнение для многолезвийного инструмента с несколькими одинаковыми пластинами.

Тип 07: назначение и особенности

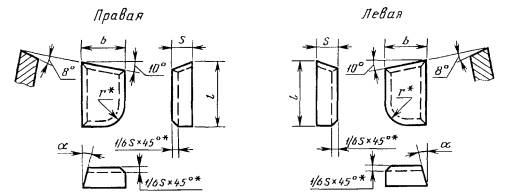

Пластина типа 07 предназначена для оснащения зенкеров с коническим углом при вершине и зенковок. Форма в плане — трапециевидная или клинообразная, обеспечивающая режущую кромку под нужным углом к оси инструмента. Типичный угол режущей кромки к оси: 30–60° (в зависимости от назначения инструмента — зенкер для точного отверстия или зенковка для фаски).

Применение типа 07: зенкеры для расширения отверстий под болты и штифты, зенковки для снятия фасок 45° и 60° на готовых отверстиях, инструмент для обработки конусных гнёзд под головки крепёжных элементов (потайные болты, заклёпки).

Тип 67: симметричное исполнение

Пластина типа 67 — симметричный вариант типа 07, предназначенный для инструмента с несколькими (3–4) равномерно расположенными режущими кромками. Трёхзубые и четырёхзубые зенкеры с пластинами 67 обеспечивают более точную геометрию отверстия по сравнению с однозубым инструментом — силы балансируются, отклонение от оси минимально.

Типы 07/67 vs 06/66: ключевые отличия

Применение типов 07/67

Зенкерный инструмент

Зенкеры с пластинами 67 применяются для калибровки просверленных отверстий: улучшения геометрии (цилиндричность, перпендикулярность), снижения шероховатости, подготовки под развёртывание. Трёхзубый зенкер с пластинами 67 — классический инструмент для получения отверстий точностью H9–H11 в один проход после сверления.

Зенковки и фасочники

Зенковки с пластинами типа 07 применяются для снятия фасок под головки болтов (потайное гнездо), снятия заусенцев, формирования фасок на выходе отверстий. Типичные углы: 45°, 60°, 90° к оси отверстия.

В современном производстве для снятия фасок также применяются специальные инструменты для снятия фасок и фасочные фрезы со сменными пластинами, которые отличаются более высокой производительностью и стабильностью геометрии.

Размеры типов 07/67

Марки сплава для 07/67

Выбор марки зависит от обрабатываемого материала и типа операции. Для зенкеров по стали — Т15К6 (получистовое) или Т5К10 (черновое зенкерование отливок). Для зенкеров по чугуну — ВК6 или ВК8. Для зенковок по стали — Т15К6, по чугуну — ВК6.

Марки твёрдого сплава с мелким зерном (ВК6М, ВК3М) применяются для зенкеров высокой точности и инструмента для цветных металлов — они обеспечивают более острую режущую кромку и лучшую чистоту обработанной поверхности.

Современные аналоги типов 07/67

Современная альтернатива зенкерам с напайными пластинами 07/67:

• Свёрла со сменными пластинами выполняют функцию зенкерования при необходимом диаметре
• Фасочные фрезы со сменными пластинами — для снятия фасок на фрезерных станках и ОЦ
• Специальный инструмент для фасок — быстросменные зенковки для токарных и сверлильных станков
• Ступенчатые свёрла — комбинируют сверление и зенковку в одном инструменте

Сводная таблица применения

Часто задаваемые вопросы

Чем зенкер с напайными пластинами 67 лучше обычного сверла при расширении отверстия?

Зенкер с тремя или четырьмя пластинами (или зубьями) обеспечивает самоцентрирование и значительно лучшую геометрию по сравнению со сверлом — меньше отклонение от оси, лучше цилиндричность, ниже шероховатость. Допуск отверстия после зенкерования: H9–H10 против H11–H12 после сверления. При требованиях к точности H8 и выше после зенкерования следует развёртывание.

Можно ли использовать тип 07 для оснащения фрезерного инструмента?

В принципе — нет без существенной переработки конструкции. Тип 07 рассчитан на осевой инструмент с определённой ориентацией кромки к оси. Для фрезерования нужны пластины с принципиально другой геометрией. Современный вариант — фасочные фрезы со сменными пластинами, специально разработанные для фрезерных операций снятия фасок.
