| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 120 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-16 |

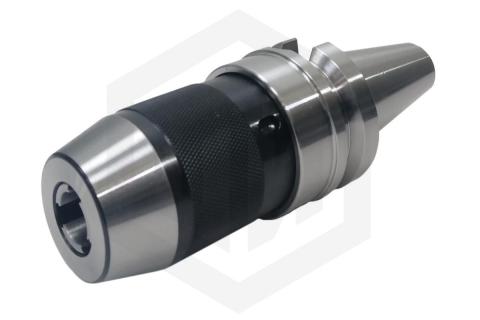

| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |

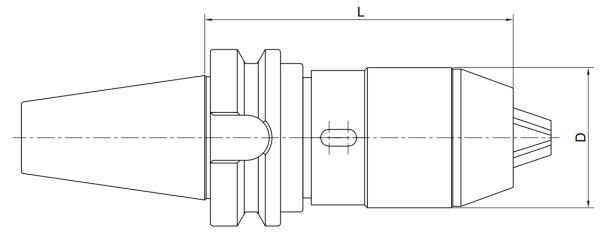

| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 85 |
| Диаметр, D мм | 37 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-8 |
| Производитель | BRIGHT-TOOLS |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 90 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 95 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 95 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-16 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 37 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-8 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 115 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 53 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT30 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 48 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 105 |
| Диаметр, D мм | 57 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 120 |
| Диаметр, D мм | 53 |
| Тип патрона | BT-APU |
| Диаметр крепления инструмента, мм d (DCONWS) | 3-16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Функциональная длина, мм (LF) | 110 |
| Диаметр, D мм | 50 |
| Тип патрона | BT-CPU |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-16 |

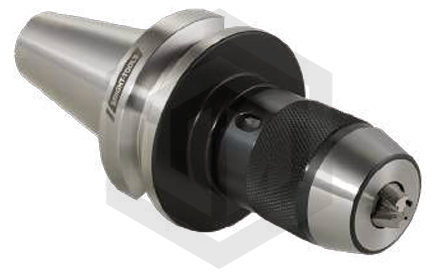

Как выбрать сверлильный патрон с конусом BT
Когда встаёт задача сверлить отверстия в металле, пластике или дереве на станке с ЧПУ, первое, что нужно — правильно закрепить сверло. Для этого используют сверлильный патрон. Но просто взять первый попавшийся не получится: важно, какой у станка шпиндель, с каким усилием вы работаете и насколько нужна точность.
В этой категории — патроны под конус BT. Это один из самых распространённых типов хвостовиков на современном оборудовании. Конкретно здесь представлены BT патроны для сверления. Они отличаются по типоразмеру: BT 30, BT 40, BT 50. Чем больше цифра, тем массивнее конус и выше допустимая нагрузка. Патрон под BT 40 встретишь на стандартных обрабатывающих центрах средней размерности. BT 50 — для тяжёлых операций, где нужна высокая жёсткость. BT 30 — для компактных станков и лёгких серий.
Самозажимной патрон устроен так, что сверло центрируется и зажимается автоматически при вращении. Это ускоряет смену инструмента. Быстрозажимной — вариант, где достаточно одного движения ключом или рукой. Для ЧПУ чаще выбирают именно самозажимные модели: они надёжнее держат сверло при высоких оборотах.
Патрон сверлильный самозажимной подходит для работ, где важно минимальное биение. Например, когда сверлите глубокие отверстия или используете твёрдосплавные свёрла. Люфт в зажиме приведёт к поломке инструмента или браку детали.
Как подобрать сверлильный патрон под свой станок
С чего начинать подбор. Смотрите на тип хвостовика шпинделя. Если у вас BT 40 — вам нужен патрон BT 40. Ошибка здесь фатальна: разные конусы не стыкуются. Дальше — диапазон зажима. Самый ходовой — от 0,5 до 13 мм. Этого хватает на 90% сверлильных работ. Для крупных диаметров нужны отдельные оправки или кондукторы.
Когда нужен быстрозажимной патрон. Когда вы часто меняете свёрла вручную, а станок не оснащён автоматической сменой инструмента. Для единичного производства и ремонта — самое то. Самозажимной патрон ставят на станки с ЧПУ и в автоматические линии. Там не подойдёшь с ключом во время цикла.
Что проверить перед покупкой. Первое — балансировку. Для оборотов выше 6000 об/мин нужен патрон с заводской балансировкой. Второе — биение на выходе. У хороших моделей оно не превышает 0,05 мм. Третье — есть ли захват под ключ или шестигранник. Некоторые самозажимные патроны затягиваются только пневмоключом — это важно, если у вас нет пневматики.
Если вы работаете с разными размерами свёрл, посмотрите соседние варианты оснастки:
Таблица поможет отсеять ошибки при выборе:
| Параметр | Что проверять |
|---|---|
| Тип хвостовика | BT 30, BT 40, BT 50 |
| Диапазон зажима | 0,5–13 мм, 1–10 мм, 3–16 мм |
| Механизм зажима | Самозажимной / быстрозажимной |
| Биение на вылете 50 мм | ≤0,05 мм (для прецизионных работ ≤0,02 мм) |
| Макс. обороты | До 6000, до 10000 об/мин |
Итог: сверлильный патрон под конус BT — это не универсальная деталь. Он жёстко привязан к типоразмеру шпинделя, механизму зажима и требуемой точности. Не берите «с запасом» по размеру — будет биение. Не экономьте на самозажиме для ЧПУ — ключевой патрон остановит автоматику. Если работаете с твёрдыми сплавами или глубокими отверстиями, выбирайте патрон сверлильный самозажимной с минимальным заявленным биением.
Часто задаваемые вопросы
1. Для чего нужен сверлильный патрон?
Чтобы надёжно зажимать цилиндрические хвостовики свёрл, зенкеров, метчиков в шпинделе станка. Передаёт вращение и осевую подачу без проскальзывания.
2. Чем отличается самозажимной патрон от быстрозажимного?
Самозажимной затягивается при вращении шпинделя — подходит для ЧПУ. Быстрозажимной фиксируется одним движением или ключом — удобен при частой ручной смене.
3. Когда выбирать патрон под BT 40, а не BT 50?
BT 40 — для станков средней размерности и типовых сверлильных работ. BT 50 — для тяжёлых режимов, крупных свёрл (от 12 мм) и когда нужна максимальная жёсткость системы СПИД.
4. На что обратить внимание при работе на высоких оборотах?
На класс балансировки патрона. Несбалансированный сверлильный патрон на 8000 об/мин вызовет вибрации, испортит поверхность отверстия и может сломать инструмент.
5. Как правильно подобрать сверлильный патрон для станка ЧПУ?
Сначала узнайте типоразмер конуса (BT 30/40/50). Потом — нужный диапазон зажима. Затем выберите самозажимную модель с паспортным биением не хуже 0,05 мм. И проверьте, что патрон рассчитан на ваши обороты.
