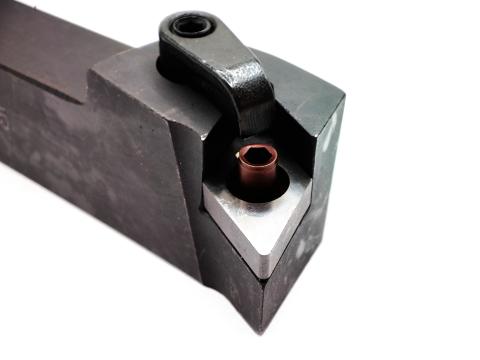

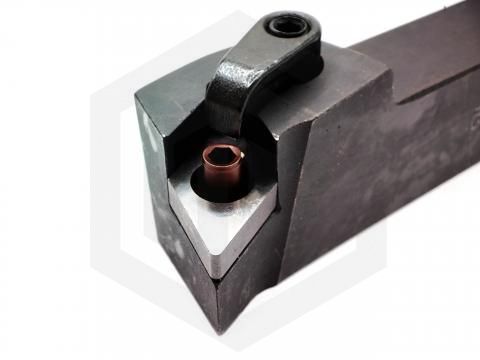

Державки MDQNR/L: исполнение и совместимость
В разделе представлены державки MDQNR/L для наружного точения. В характеристиках товаров указаны ромбические пластины D 55°; проверяйте точное обозначение пластины у выбранной модели. Главный угол в плане у представленных исполнений — 107,5°.
В каталоге представлены правые и левые исполнения. Выберите направление с учётом подачи и положения инструмента относительно детали.
Что проверить перед заказом державки MDQNR/L
Сечения хвостовика представленных товаров: 16×16, 20×20, 25×25, 32×32 мм. Выбирайте размер по посадочному месту резцедержателя; для установки проверьте также общую длину и необходимый вылет.
Для проверенных позиций указан способ крепления: прижимом сверху с опорным штифтом. Совместимые обозначения из товарных характеристик: DN** 1104**, DN** 1504**, DN** 1506**. Одинаковая форма пластины не гарантирует совпадение её размера и посадочного места в разных державках.
Если у вас уже есть сменная пластина, сравните её полное обозначение с характеристиками выбранной державки. Если меняете установленный инструмент, сверьте маркировку и размеры, а не только форму пластины.
Другие исполнения доступны в разделе резцов для наружного точения.
