Как выбрать торцевую насадную фрезу серии PF10

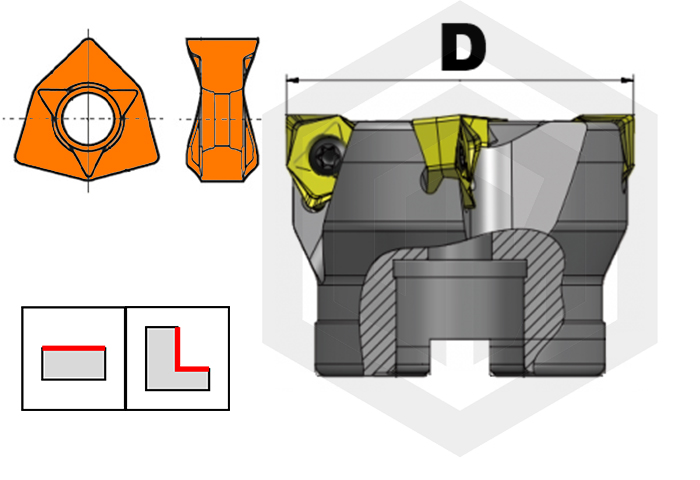

Фреза насадная торцевая серии PF10 работает с углом в плане 90°. Если задача – просто снять слой металла с плоскости, подойдёт и фреза с углом 45°. Но когда нужен уступ с вертикальной стенкой или паз с прямыми боковыми гранями – выбирайте 90°.
Посмотрите другие серии с углом 90° или соседние углы, чтобы подобрать наиболее подходящий корпус:
- Фрезы торцевые насадные 90° – родительский раздел
- Торцевые насадные фрезы 45° для плоскостей и фасок
- Торцевые насадные фрезы 60°
С чего начинать подбор
Сначала определите диаметр фрезы под ширину обрабатываемой плоскости и тип оправки станка. Серия PF10 монтируется на оправку с хвостовиком 22 – 32 мм – убедитесь, что Ваш шпиндель или патрон это поддерживает. Если нужна оправка, смотрите совместимые патроны для насадных фрез: Патроны и оправки для насадных фрез
Затем смотрите на глубину резания. PF10 даёт максимальную глубину резания 8 мм за проход. Для черновых операций с большим припуском это нужно учитывать: либо делать несколько проходов, либо рассматривать другие серии с большей глубиной.
Когда нужна торцевая насадная фреза с углом 90°
Угол 90° нужен в двух основных сценариях. Фрезерование уступов и обработка пазов, где важна перпендикулярность боковых граней к основанию. Фрезы с углом 45° дают меньшие радиальные нагрузки и работают тише, но стенку под прямым углом ими не получить.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
| Хвостовик оправки (DCONMS) | Диаметр посадочного отверстия корпуса – 22 - 32 мм | Несовпадение с оправкой станка делает установку невозможной |
| Главный угол в плане (KAPR) | 90° – подходит только для уступов и прямых пазов | От угла зависит направление силы резания и форма получаемого профиля |
| Максимальная глубина резания (APMX) | До 8 мм за проход | Превышение глубины ведёт к поломке пластины или корпуса |
| Тип пластины | WN*U0806** – убедитесь в наличии на складе или закажите вместе с корпусом | Пластина в комплект не входит; правильный тип – залог корректной геометрии реза |
| Количество зубьев (NOF) | До 7 зубьев | Влияет на подачу на оборот и класс шероховатости обрабатываемой поверхности |
Если Вы подбираете фрезу для конкретного станка впервые, уточните тип оправки и совместимые патроны заранее. Сменные пластины к серии PF10 можно найти в разделе сменные фрезерные пластины – выбирайте по обозначению WN*U0806**.
Часто задаваемые вопросы
Для чего нужна торцевая насадная фреза серии PF10?
Для фрезерования плоскостей, прямых уступов и пазов на фрезерных станках и обрабатывающих центрах. Угол 90° обеспечивает вертикальную боковую стенку уступа без наклона.
Чем PF10 отличается от фрез с углом 45°?
Фрезы с углом 45° дают меньшую радиальную нагрузку на шпиндель и лучше подходят для черновой обработки плоскостей. PF10 с углом 90° нужна там, где важна строгая перпендикулярность стенки уступа или паза – 45° такой геометрии не даст.
Когда выбирать именно PF10, а не другую серию?
Когда нужна торцевая фреза насадная с 4 - 7 зубьями, посадкой на оправку до 32 мм и глубиной резания до 8 мм. Это типичный выбор для черновой и получистовой обработки плоскостей на средних и крупных деталях.
На что обратить внимание при работе с PF10?
Не превышайте глубину резания 8 мм за один проход. Следите за состоянием пластины WN*U0806**: выкрошенная или затупившаяся пластина резко ухудшает шероховатость и увеличивает нагрузку на корпус. Перед установкой проверьте чистоту посадочного отверстия и торца оправки.
Как правильно подобрать фрезу для плоскости?
Отталкивайтесь от ширины обработки и типа оправки станка. Диаметр фрезы обычно берут в 1,2–1,5 раза шире обрабатываемой поверхности. Убедитесь, что посадочный размер корпуса (22 – 32 мм у PF10) совпадает с Вашей оправкой. Затем выберите подходящую пластину и режимы по паспорту на инструмент.
