Как выбрать резьбофрезу

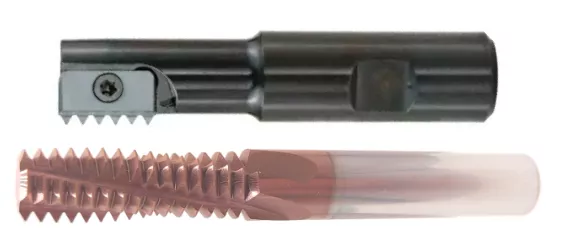

Конструкцию резьбофрезы выбирают с учетом требуемой резьбы, глубины обработки и необходимой производительности. В каталоге представлены одновитковые резьбофрезы, трехвитковые резьбофрезы, полновитковые резьбофрезы и резьбофрезы со сменными пластинами.
Одновитковые, трехвитковые или полновитковые
Одновитковая резьбофреза отличается большей универсальностью. При подходящем профиле и шаге одна фреза может использоваться для обработки нескольких диаметров, правой и левой, внутренней и наружной резьбы. Резьба формируется последовательно по винтовой траектории, поэтому при большой длине резьбы время обработки будет выше, чем у многовитковых исполнений.
Трехвитковая резьбофреза одновременно обрабатывает больший участок профиля. При сопоставимом диаметре, шаге и глубине это позволяет сократить цикл относительно одновиткового исполнения. При выборе необходимо проверить допустимые размеры резьбы, шаг, рабочую длину LU и группу обрабатываемых материалов.
Полновитковая резьбофреза используется, когда требуется высокая производительность и параметры инструмента соответствуют обрабатываемой резьбе. Несколько витков режущего профиля работают одновременно, поэтому требуемая длина резьбы может быть сформирована за одну винтовую интерполяцию, если рабочая часть фрезы перекрывает эту длину. Такое исполнение менее универсально по шагу и требует достаточной жесткости обработки.
Что проверить перед заказом
| Исполнение | Когда выбирать |
|---|---|
| Одновитковое | Когда важна универсальность по диаметрам и требуется меньшая нагрузка на инструмент |
| Трехвитковое | Когда нужно сократить время обработки при сохранении большей универсальности, чем у полновитковой фрезы |
| Полновитковое | Для высокой производительности при известном шаге, профиле и подходящей рабочей длине |

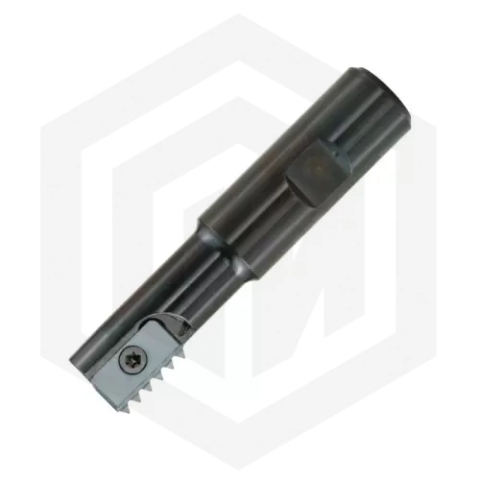

| Корпусное | Когда требуется сменная режущая часть; проверяют DMIN, рабочую длину и совместимую пластину |
