Как выбрать торцевую насадную фрезу серии PE11
С чего начинать подбор
Первое, на что смотрят при выборе торцевой фрезы – диаметр и посадочный размер. Посадочный диаметр выбирается под оправку на станке. Ошибиться здесь нельзя: несоответствие посадки приведёт к биению и ускоренному износу пластин. Если оправки нет – подобрать её можно в разделе патроны и оправки для станков.
Глубина резания за проход у PE11 достигает 8 мм. Это позволяет убирать серьёзный припуск за один проход – актуально при черновом фрезеровании литья или поковок. При получистовой обработке глубину снижают до 1–3 мм, чтобы получить нужную шероховатость поверхности.
Когда нужна фреза с углом 90°
Угол в плане 90° – отличительная черта серии PE11. Именно такой угол даёт строго вертикальную стенку уступа без конусности. Это важно, когда деталь имеет прямые карманы, ступени или торцевые плоскости с жёсткими допусками по перпендикулярности.
Если перпендикулярность стенки не критична, а важна производительность, можно рассмотреть фрезы 45° для плоскостей и фасок – они работают с меньшей осевой нагрузкой на шпиндель. Для нестандартных углов обработки есть фрезы для нестандартных углов. Полный список насадных фрез со сменными пластинами – в родительском разделе фрезы торцевые насадные.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |

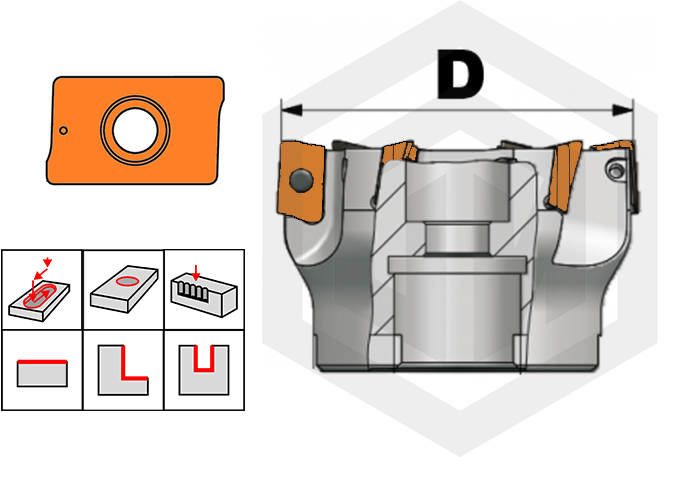

| Диаметр корпуса D | Должен соответствовать ширине обрабатываемой поверхности или кратно перекрывать её за несколько проходов | Слишком маленький диаметр увеличит число проходов; слишком большой создаст избыточную нагрузку на шпиндель |
| Посадочный диаметр d | Должен совпасть с размером оправки под насадные фрезы на вашем станке | Несовпадение посадки делает установку фрезы невозможной |
| Пластина APKT1003** | Убедитесь, что нужный сплав и стружколом доступны в разделе сменных фрезерных пластин | От сплава пластины зависят режимы резания и стойкость инструмента при обработке конкретного материала |
| Число зубьев | Должно соответствовать тех. требованиям | Влияет на подачу на зуб и объём снимаемой стружки за оборот |
| Максимальная глубина резания ap | До 8 мм для серии PE11 | Превышение паспортной глубины приводит к сколам пластин и поломке корпуса |
После того как определились с корпусом, не забудьте подобрать оправку для насадных фрез под нужный тип хвостовика шпинделя (BT, SK, HSK) и нужные сменные фрезерные пластины. Правильно подобранный комплект – залог стабильной стойкости и предсказуемых режимов резания.
Часто задаваемые вопросы
Для чего нужна торцевая насадная фреза серии PE11?
Для фрезерования горизонтальных плоскостей и прямых уступов под углом 90° на фрезерных станках с ЧПУ и универсальных. Подходит для черновой и получистовой обработки стали и чугуна.
Чем PE11 отличается от фрезы с углом 45°?
Угол в плане 90° у PE11 формирует строго вертикальную стенку уступа – незаменимо, если к перпендикулярности стенки есть допуск. Фрезы с углом 45° дают меньшую осевую нагрузку на шпиндель, но стенка уступа получается наклонной.
Когда выбирать именно насадную фрезу, а не концевую?
Насадная фреза крепится на оправку через посадочное отверстие – это даёт большую жёсткость и позволяет работать с широкими диаметрами (от 50 мм и выше). Концевую фрезу берут, когда нужно фрезеровать узкие карманы или нет оправки под насадной инструмент.
На что обратить внимание при работе с PE11?
Следите за затяжкой крепёжного винта пластины перед каждой сменой – люфт пластины мгновенно выводит корпус из строя. Не превышайте паспортную глубину резания для конкретного диаметра. При обработке с СОЖ направляйте поток на зону резания.
Как правильно подобрать пластину к фрезе PE11?
Фреза PE11 работает с пластинами типа APKT1003**. Сплав выбирайте по обрабатываемому материалу. Стружколом подбирайте под глубину резания: для черновой обработки – с усиленной режущей кромкой, для получистовой – с острой геометрией.
