Как выбрать торцевую насадную фрезу серии PE05

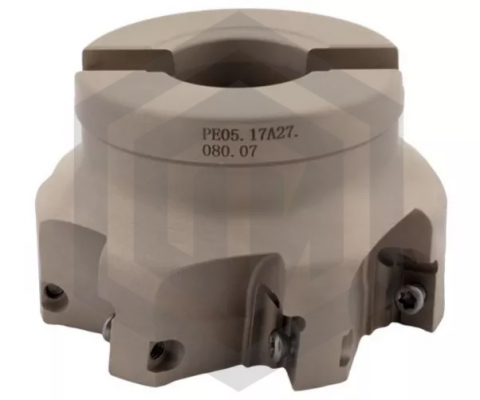

Фрезы PE05 – это насадной инструмент с углом в плане 90°. Такой угол даёт строго перпендикулярную стенку уступа и минимальные радиальные силы резания. Именно поэтому серию выбирают там, где нужно получить чистый прямой угол между плоскостью и вертикальной стенкой – при обработке корпусных деталей, плит, оснований станков и штампов.

С чего начинать подбор

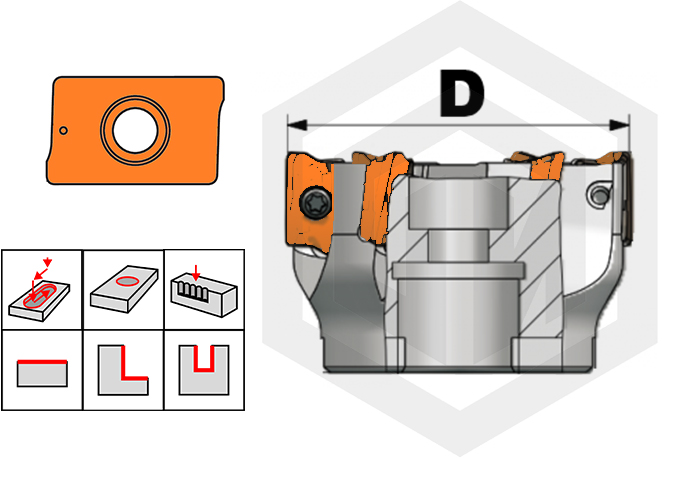

Первый параметр – диаметр фрезы. В серии PE05 он варьируется от 50 до 100 мм. Выбирать нужно исходя из ширины обрабатываемой поверхности: диаметр фрезы, как правило, берут на 20–30% больше ширины фрезерования. Так фреза перекрывает заготовку с запасом и работает в режиме несимметричного фрезерования, что снижает нагрузку на шпиндель.

Второй параметр – посадочное отверстие. Посадочный диаметр корпуса должен точно совпадать с диаметром оправки на станке. Если оправки нет – подобрать её можно в разделе патроны и оправки для станков.

Третий параметр – число зубьев. Меньше зубьев – крупный шаг, больше пространства для стружки, подходит для черновых проходов с большой глубиной резания. Больше зубьев – мелкий шаг, выше подача на зуб при чистовой обработке, лучше качество поверхности.

Посмотрите также соседние серии насадных фрез по углу в плане: фрезы 45° для плоскостей и фасок и фрезы 60° для плоскостей и фасок. Если нужен нестандартный угол – загляните в раздел фрезы для нестандартных углов. Все серии входят в родительский раздел фрезы торцевые насадные.

Когда нужен угол в плане 90°

Угол в плане 90° означает, что режущая кромка пластины расположена перпендикулярно оси вращения. При такой геометрии вся сила резания направлена в радиальном направлении – осевая составляющая минимальна. Это критично при обработке тонкостенных деталей и корпусов с нежёсткими стенками: деталь не прогибается под осевым давлением инструмента.

Фрезы PE05 применяют для торцевого фрезерования плоскостей на черновых и получистовых режимах, для выборки прямых уступов и пазов. Угол 90° также позволяет работать с большой глубиной резания за один проход – глубина ограничена длиной режущей кромки пластинки.

Что проверить перед покупкой

К фрезам серии PE05 подходят сменные пластины APMT и APKT – их можно подобрать в разделе пластины для фрезерования. Корпус поставляется с предустановленными крепёжными винтами и ключом, так что к первому запуску потребуется только выбрать нужную марку пластины под ваш материал.

Часто задаваемые вопросы

Для чего нужна торцевая насадная фреза серии PE05?

Для фрезерования плоскостей, прямых уступов и пазов на фрезерных станках и обрабатывающих центрах. Угол в плане 90° обеспечивает перпендикулярную стенку уступа и минимальные осевые силы резания.

Чем PE05 отличается от фрез с углом 45°?

У фрез 45° осевая и радиальная составляющие силы резания примерно равны – они мягче входят в материал и дают меньше вибраций. PE05 с углом 90° режет жёстче, зато позволяет получить строго прямой угол между плоскостью и стенкой уступа без дополнительных проходов. Выбор зависит от задачи: чистый угол 90° – PE05.

Когда выбирать именно насадную конструкцию, а не концевую фрезу?

Насадная фреза крепится через центральное посадочное отверстие на оправку – это даёт большую жёсткость при диаметрах от 50 мм и выше. При таких диаметрах концевая фреза с хвостовиком создаёт большой вылет и склонна к вибрациям. Насадная конструкция PE05 оправдана при диаметре от 50 мм на горизонтально-фрезерных станках и обрабатывающих центрах.

На что обратить внимание при работе с фрезой PE05?

Посадочное отверстие корпуса должно точно совпадать с оправкой – несовпадение даже на 0,1 мм вызывает радиальное биение и быстрый износ пластин. Пластины устанавливаются под момент затяжки, указанный производителем; недотяжка приводит к вырыву пластины, перетяжка – к трещинам в гнезде. Пластины продаются отдельно от корпуса.

Как правильно подобрать фрезу PE05 под конкретную задачу?

Определите ширину фрезерования и возьмите диаметр фрезы на 20–30% больше. Проверьте посадочное отверстие по оправке на вашем станке. Выберите число зубьев. После этого подберите пластины APMT или APKT серии 1705 под материал заготовки.
