Как выбрать торцевую насадную фрезу PE02

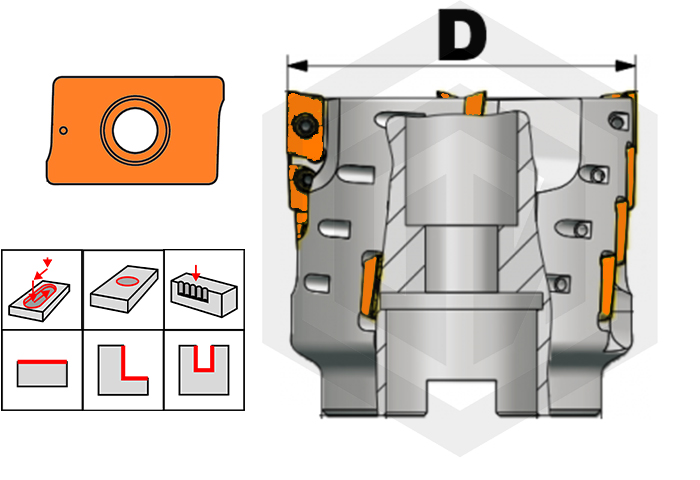

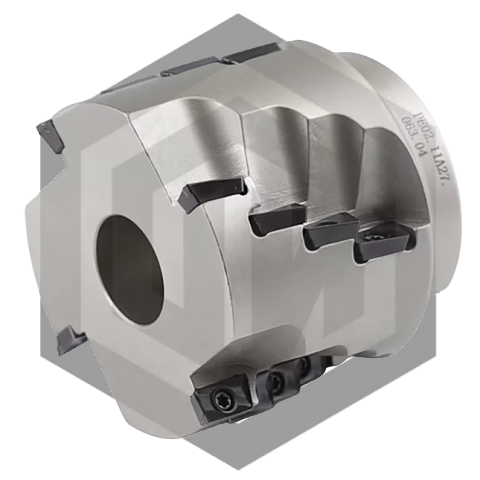

Серия PE02 – это длинные насадные торцевые фрезы с главным углом в плане 90°. Конструкция типа «кукуруза»: зубья расположены по всей длине рабочей части, что позволяет снимать припуск как торцом, так и периферийными кромками. Такая геометрия подходит для фрезерования открытых плоскостей, ступенчатых уступов и замкнутых прямоугольных пазов за один проход.
С чего начинать подбор
Первое – определитесь с диаметром и посадочным отверстием. Посадочный диаметр должен точно совпадать с оправкой на вашем станке.
Второе – убедитесь, что ваша оправка подходит по типу хвостовика: BT, SK или HSK. Насадная фреза крепится через центральное отверстие корпуса. Если оправка есть, достаточно проверить посадочный диаметр. Если нет – подберите оправку в разделе патроны и оправки для станков до покупки корпуса.
Третье – подберите пластины. Фреза PE02 работает со сменными пластинами типа AP*T11T3** (APKT или APMT). Пластины продаются отдельно. Перейти к ним можно в разделе пластины для фрезерования.
Когда нужна именно торцевая насадная фреза с углом 90°
Угол 90° в плане – ключевая особенность серии. Он даёт чистый прямой уступ без наклона стенки. Если нужно выдержать точный прямой угол между дном паза и боковой стенкой детали, это именно тот вариант. Фрезы с углом 45° или 60° дадут фаску на стенке уступа, что в ряде случаев нежелательно.
Если вы фрезеруете только плоскость без уступа и хотите снизить радиальную силу резания, посмотрите соседние серии:
- фрезы 45° для плоскостей и фасок – меньше вибрация, выше стойкость пластины
- фрезы 60° для плоскостей и фасок – компромисс между углом и силой резания
Для нестандартных углов есть отдельный раздел: фрезы для нестандартных углов.
Если задача – фрезерование пазов или уступов меньшим диаметром (до 40 мм), обратите внимание на концевые фрезы с углом 90° со сменными пластинами.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
| Посадочный диаметр | Диаметр посадочного отверстия корпуса | Должен совпадать с оправкой на станке. Иначе фреза не встанет |
| Наружный диаметр | Рабочий диаметр корпуса | Определяет ширину обработки за один проход |
| Тип пластины | AP*T11T3** (APKT или APMT) | Пластины другого типа в этот корпус не встанут |
| Материал обработки | P – сталь, M – нержавейка, K – чугун, N – цветные металлы | От этого зависит выбор марки пластины и режимы резания |
| Количество зубьев | Требование по кол-во зубьев | Влияет на подачу на оборот и нагрузку на шпиндель |
Перед заказом сверьте артикул корпуса с типом пластины и наличием подходящей оправки. Корпус поставляется с ключом T08 и предустановленными винтами TL60 M2.5x6.5. Пластины APKT/APMT и запасные винты заказываются отдельно – это стандартная практика для инструмента со сменными пластинами.
Часто задаваемые вопросы
Для чего нужна торцевая фреза PE02?
Для фрезерования плоскостей, прямых уступов и прямоугольных пазов на фрезерных станках и станках с ЧПУ. Угол 90° в плане даёт чистую прямую стенку уступа без скоса. Работает по стали, нержавеющей стали, чугуну и цветным металлам.
Чем PE02 отличается от фрез с углом 45°?
У фрезы с углом 45° меньше радиальная составляющая силы резания – она меньше нагружает шпиндель и даёт меньше вибраций. Но угол 45° оставляет скос на стенке уступа. PE02 с углом 90° даёт строго вертикальную стенку – это принципиально, когда нужна точная прямая ступень или паз.
Когда выбирать именно насадную фрезу, а не концевую?
Насадная фреза устанавливается на оправку через центральное отверстие – это более жёсткое соединение по сравнению с хвостовиком. При диаметрах от 50 мм насадная конструкция предпочтительнее: меньше биение, выше производительность. Для диаметров до 40 мм удобнее концевая фреза с хвостовиком.
На что обратить внимание при работе с PE02?
Использовать только пластины типа AP*T11T3**. Пластины других размеров или маркировки в гнёзда этого корпуса не встанут, а попытка установить их силой приведёт к повреждению корпуса. Перед первым запуском проверьте затяжку всех винтов ключом T08 из комплекта.
Как правильно подобрать пластину к корпусу PE02?
Корпус работает с пластинами маркировки APKT или APMT (AP*T11T3**). Выбор конкретной марки зависит от обрабатываемого материала: для стали группы P, нержавейки группы M, чугуна группы K, цветных металлов группы N нужны разные покрытия. Если не уверены – уточняйте у менеджера по коду обрабатываемого материала.
