Наименование / Код
Максимальная глубина резания, мм (CDX, APMX)
Количество зубьев (NOF)
Диаметр режущей части, мм (DC)
Подходящая пластина
Цена, с НДС
Кол-во
Купить
В корзину
Быстрый просмотр
15.5
6
63
AP*T1604**
8 303 руб.
-20 %
6 643 руб.
Варианты цен
8 303 руб.
-20 %
6 643 руб.
Быстрый просмотр
15.5
7
80
AP*T1604**
9 429 руб.
Варианты цен
9 429 руб.
Быстрый просмотр
11
8
63
AP*T11T3**
11 322 руб.
-20 %
9 058 руб.
Варианты цен
11 322 руб.
-20 %
9 058 руб.
Быстрый просмотр
11
8
80
AP*T11T3**
11 945 руб.
-20 %
9 556 руб.
Варианты цен
11 945 руб.
-20 %
9 556 руб.
Быстрый просмотр
15.5
5
50
AP*T1604**
Цена
по запросу
по запросу
Быстрый просмотр
11
6
50
AP*T11T3**
Цена
по запросу
по запросу
Быстрый просмотр
15.5
8
100
AP*T1604**
Цена
по запросу
по запросу
Быстрый просмотр
11
10
100
AP*T11T3**
Цена
по запросу
по запросу
Быстрый просмотр
15.5
10
125
AP*T1604**
Цена
по запросу
по запросу
Быстрый просмотр
15.5
10
160
AP*T1604**
Цена
по запросу
по запросу
Как выбрать торцевую фрезу для плоскостей и уступов

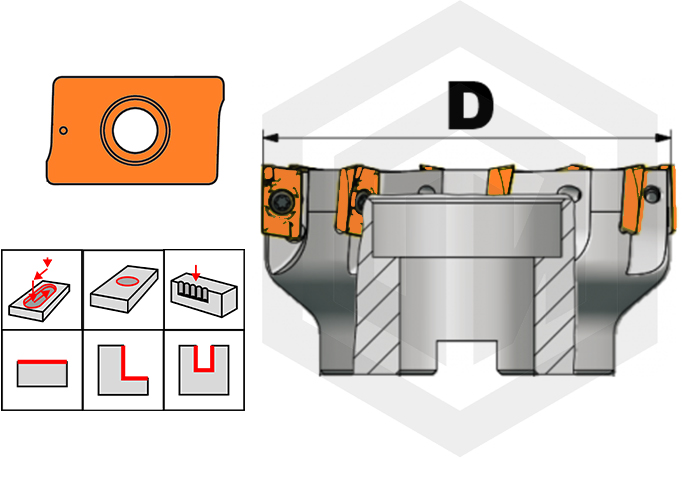

Угол в плане у фрезы определяет, какую геометрию детали Вы получите на выходе. У серии PE01 этот угол равен 90° – пластина стоит перпендикулярно оси инструмента, поэтому стенка паза или уступа получается ровной, без завала. Это одна из самых частых задач при фрезеровании корпусных деталей, поэтому фреза торцевая насадная с прямым углом входит в базовый набор инструмента почти на любом производстве.
Насадная конструкция означает, что у фрезы нет собственного хвостовика – она крепится на оправку станка через посадочное отверстие. За счёт этого один и тот же типоразмер оправки можно использовать с разными диаметрами фрез, а сменные пластины позволяют возобновлять режущую кромку без переточки и без покупки нового корпуса.
С чего начинать подбор
Прежде чем купить фрезу, определитесь с характером обработки. Если нужна плоскость с чётким прямым углом к боковой стенке – паз под шпонку, уступ под сопрягаемую деталь, торцевая площадка под крепёж – угол 90° подходит лучше всего. Если же приоритет в снижении вибрации и более плавном входе пластины в металл, а требования к перпендикулярности стенки не критичны, стоит посмотреть фрезы 45° для плоскостей и фасок или фрезы для плоскостей и фасок 60° – у них другое распределение нагрузки на пластину при врезании.Убедитесь, что ваша оправка подходит по типу хвостовика: BT, SK или HSK. Насадная фреза крепится через центральное отверстие корпуса. Если оправка есть, достаточно проверить посадочный диаметр. Если нет – подберите оправку в разделе патроны и оправки для станков до покупки корпуса.
Когда нужен угол 90°
Прямой угол незаменим там, где после фрезерования деталь сразу идёт на сборку без дополнительной обработки кромки: посадочные плоскости, пазы, ступенчатые поверхности корпусных деталей. Торцевая фреза со сменными пластинами PE01 держит этот угол стабильно от пластины к пластине, что важно при серийной обработке – все уступы получаются одинаковыми.Если у детали угол отличается от стандартных 45°, 60° или 90°, посмотрите фрезы для нестандартных углов — там собраны варианты под нетиповую геометрию.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
| Угол в плане | Совпадает ли 90° с требуемой геометрией уступа или паза | От угла зависит форма стенки детали после обработки |
| Диаметр фрезы | Соответствие диаметру оправки станка и ширине обрабатываемой плоскости | Неверный диаметр не даст закрепить фрезу или потребует лишних проходов |
| Тип пластин | Совместимость сменных пластин серии PE01 с имеющимся запасом на складе | Быстрая замена пластины без простоя станка |
| Способ крепления на оправку | Посадочное отверстие насадной фрезы под конкретный тип оправки | От этого зависит жёсткость всей сборки при резании |
Если Вы уже работаете с фрезами торцевыми насадными и подбираете угол под конкретную деталь, начните со всего раздела насадных торцевых фрез – там собраны все варианты по углам в одном месте, и легче сравнить их между собой перед покупкой.
